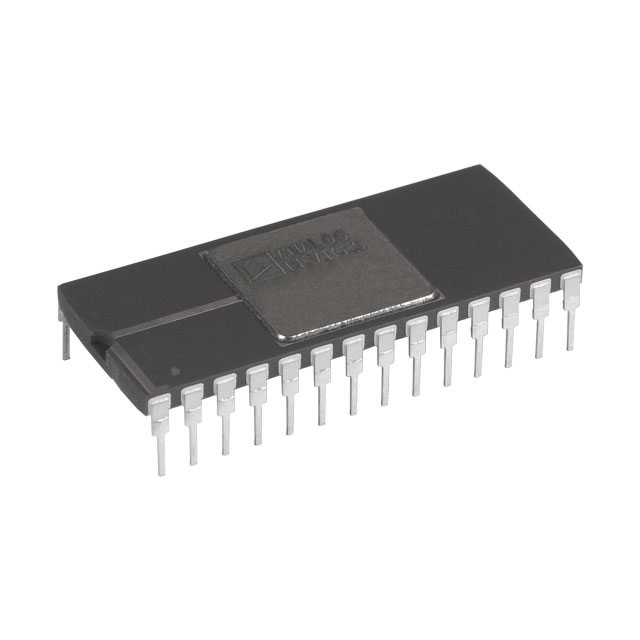

JM38510/14002BXA

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±11.416.5 12bit 1 12 Parallel Single-Ended 5V SAR CDIP-28 通孔安装
供应商型号: Q-JM38510/14002BXA
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) JM38510/14002BXA

JM38510/14002BXA概述


    产品简介


    AD574A是一款高性能的12位模数转换器(ADC),提供三种不同的型号:AD574AJ、AD574AK和AD574AL。这些型号主要功能是将模拟信号转换为数字信号,广泛应用于工业控制、测量仪器和通信设备等领域。其高分辨率和出色的线性度使得它成为需要精确转换的应用的理想选择。

    技术参数


    | 参数 | AD574AJ | AD574AK | AD574AL |
    ||
    | 分辨率 | 12位 | 12位 | 12位 |
    | 线性误差 | ±1 LSB | ±1/2 LSB | ±1/2 LSB |
    | 差分线性误差 | 11位 | 12位 | 12位 |
    | 单极点偏移 | ±2 LSB | ±1 LSB | ±1 LSB |
    | 双极点偏移 | ±4 LSB | ±4 LSB | ±2 LSB |
    | 满量程校准误差 | 0.25% FS | 0.25% FS | 0.125% FS |
    | 温度范围 | 0°C到+70°C | 0°C到+70°C | 0°C到+70°C |
    | 功耗 | 390 mW | 725 mW | 390 mW |

    产品特点和优势


    AD574A的主要特点是高分辨率和优秀的线性度。AD574AK和AD574AL型号能够保证12位分辨率下无缺失代码,而AD574AJ在11位分辨率下也能保持这一性能。这些特性使其在要求高精度转换的应用中表现出色。此外,温度系数较低,有助于在宽温度范围内保持稳定性能。

    应用案例和使用建议


    AD574A适用于各种工业控制系统和测量设备。例如,在一个工业传感器采集系统中,AD574A可以用于将传感器采集到的模拟信号转换成数字信号,以便进一步处理。为了确保高精度的转换,应考虑使用采样保持放大器(SHA),如AD585,以减少输入信号变化对转换结果的影响。
    使用建议:
    1. 使用低阻抗驱动源来驱动AD574A的模拟输入端,以避免动态负载条件下的电压波动。
    2. 在高速数据采集系统中,结合使用AD574A和AD585采样保持放大器,以提高系统的最大输入频率。

    兼容性和支持


    AD574A与其他电子元器件或设备具有良好的兼容性。它支持±15V或±12V电源供电,并且能够在广泛的温度范围内正常工作。制造商提供了详细的技术支持文档和售后支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号范围超出规定值 | 使用合适的外部缓冲器,或者检查电源设置。 |
    | 转换结果不准确 | 确保电源电压稳定,并调整满量程校准。 |
    | 转换时间过长 | 检查是否有外部负载影响,考虑使用采样保持放大器。 |

    总结和推荐


    AD574A是一款具有出色线性度和高分辨率的12位模数转换器。其在温度范围内稳定的性能以及广泛的适用性使其成为许多工业应用的理想选择。尽管其功耗略高,但结合使用采样保持放大器(如AD585)可以显著提高系统的整体性能。因此,强烈推荐在需要高精度转换的应用中使用AD574A。

JM38510/14002BXA参数

参数
采样率 -
电压 - 电源,数字 5V
电压-电源,模拟 ±11.416.5
通道数 1
架构 SAR
接口类型 Parallel
信噪比 -
位数 12
分辨率 12bit
输入类型 Single-Ended
37.85mm(Max)
15.49mm(Max)
4.2mm(Max)
通用封装 CDIP-28
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

JM38510/14002BXA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

JM38510/14002BXA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES JM38510/14002BXA JM38510/14002BXA数据手册

JM38510/14002BXA封装设计

查看详情并下载
Symbol
Footprint
3D Model
