LTC2192CUKG#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 76.8dB 65Msps 16bit 2 16 LVDS,Serial Differential 1.7V~1.9V Pipelined QFN 贴片安装
供应商型号: Y-LTC2192CUKG#PBF
供应商: 期货订购
标准整包数: 90
ANALOG DEVICES 模数转换器(ADC) LTC2192CUKG#PBF

LTC2192CUKG#PBF概述


    产品简介


    LTC2192/LTC2191/LTC2190 是高性能模拟到数字转换器
    LTC2192/LTC2191/LTC2190 是由 Linear Technology 公司设计的一系列双通道同步采样 16 位模数转换器(ADC)。这些转换器特别适用于高速、宽动态范围信号的数字化处理。主要应用领域包括通信系统、蜂窝基站、软件定义无线电、便携式医疗成像、多通道数据采集和无损检测等。

    技术参数


    - 分辨率: 16 位
    - 采样频率: 65 Msps (LTC2192) / 40 Msps (LTC2191) / 25 Msps (LTC2190)
    - 信噪比 (SNR): 最高达 77 dB
    - 无杂散动态范围 (SFDR): 最高达 90 dB
    - 功耗: 总功耗 198 mW / 146 mW / 104 mW(视型号而定)
    - 输入电压范围: 1 VP-P 到 2 VP-P
    - 全功率带宽: 550 MHz
    - 工作温度范围: 0°C 至 70°C(工业级)/-40°C 至 85°C(扩展工业级)

    产品特点和优势


    LTC2192/LTC2191/LTC2190 的主要特点包括:
    - 低功耗: 功耗仅为 198 mW / 146 mW / 104 mW,适合便携式和电池供电设备。
    - 高精度: 超低失真率 0.07ps RMS,确保出色的噪声性能。
    - 高速度: 采样率高达 65 Msps,适用于高速数据传输和实时信号处理。
    - 高集成度: 单个 1.8V 电源供电,简化系统设计。
    - 灵活的配置: 支持多种数据输出模式(1、2 或 4 位/通道),满足不同应用需求。

    应用案例和使用建议


    这些转换器广泛应用于各种通信系统中,如蜂窝基站、软件定义无线电等。它们能够处理复杂的信号处理任务,提供高精度的信号转换。建议在选择具体型号时,根据所需的采样速率和功耗要求进行选择。此外,在实际应用中应注意信号输入的范围和驱动方式,以确保最佳性能。

    兼容性和支持

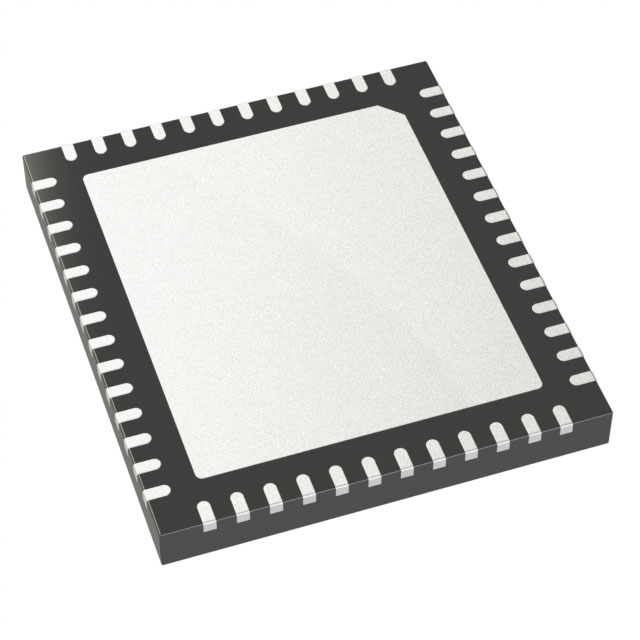

    LTC2192/LTC2191/LTC2190 采用 52 引脚(7mm × 8mm)QFN 封装,易于集成到现有电路板设计中。厂商提供了详细的文档和支持服务,包括典型应用电路图、详细的技术手册和在线技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 输入信号范围不正确导致转换结果异常。
    - 解决方案: 确保输入信号范围在 1 VP-P 到 2 VP-P 之间,并且正确设置输入端口。

    2. 问题: 功耗过高影响系统稳定性。
    - 解决方案: 根据实际应用需求选择合适的型号(LTC2192、LTC2191 或 LTC2190),并合理配置工作模式(如休眠模式)以降低功耗。

    总结和推荐


    综上所述,LTC2192/LTC2191/LTC2190 是一款功能强大、性能卓越的双通道模数转换器。其高精度、低功耗和宽工作温度范围使其在通信、医疗和其他需要高精度信号处理的应用中具有显著优势。对于需要高性能信号转换的应用场景,我们强烈推荐使用这款产品。

LTC2192CUKG#PBF参数

参数
输入类型 Differential
通道数 2
信噪比 76.8dB
采样率 65Msps
架构 Pipelined
分辨率 16bit
接口类型 LVDS,Serial
位数 16
电压-电源,模拟 1.7V~1.9V
电压 - 电源,数字 1.7V~1.9V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC2192CUKG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2192CUKG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2192CUKG#PBF LTC2192CUKG#PBF数据手册

LTC2192CUKG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
