LT4363CS-2#TRPBF

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: 4V~80V SOIC-16 贴片安装 3.9mm(宽度)
供应商型号: LT4363CS-2#TRPBF
供应商: 云汉优选
标准整包数: 1

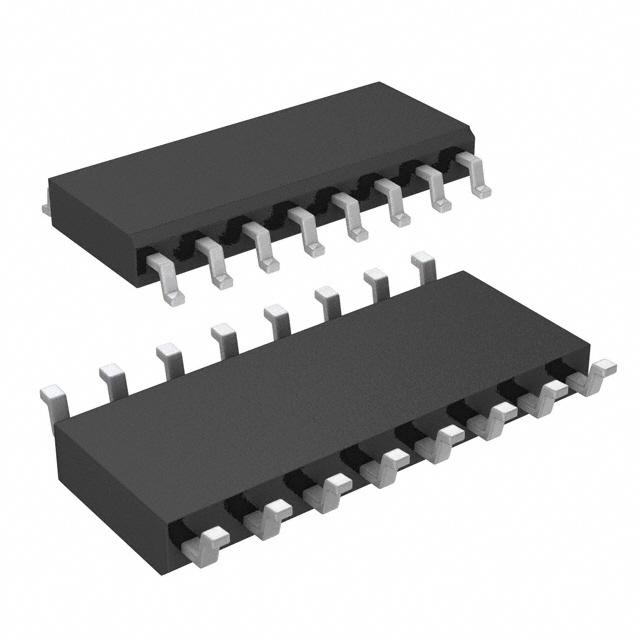

ANALOG DEVICES 浪涌抑制器 LT4363CS-2#TRPBF

LT4363CS-2#TRPBF概述


    产品简介


    产品名称:LT4363
    产品类型:高压浪涌抑制器(Surge Stopper)
    主要功能:
    - 在过电压事件期间调节输出电压,例如车辆负载丢弃保护。
    - 监测SNS和OUT引脚之间的电压降以保护过电流故障。
    - 提供欠压和过压检测功能。
    - 控制外部N通道MOSFET,限制电流通过。
    应用领域:
    - 汽车、航空及工业级浪涌保护。
    - 热插拔应用(Hot Swap)。
    - 高边开关,适用于电池供电系统。
    - 本质安全应用(Intrinsic Safety Applications)。

    技术参数


    - 输入电压范围:4V至80V
    - 输出电压调节:最高27V(输出钳位)
    - 最大输入浪涌:150V
    - 快速过流限制:小于5μs
    - 反向输入保护:-60V
    - 可调欠压/过压门限:1.24V至1.31V
    - 故障计时器:可调
    - 输出钳位电压:27V
    - 关断电流:小于7μA
    - 重试周期:LT4363-1模式下小于1%的占空比

    产品特点和优势


    - 高效保护:能够快速响应并限制电流,防止过载导致的损坏。
    - 灵活的调节能力:允许用户调整欠压和过压门限。
    - 低功耗:在关闭状态下仅消耗不到7μA的电流。
    - 内置故障指示:提供故障信号,方便故障诊断。
    - 高可靠性:工作温度范围宽广,可以适应恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在汽车应用中,LT4363用于保护系统免受负载丢弃引起的浪涌电压损害。
    - 在电池供电系统中,作为高边开关使用,确保安全可靠运行。
    使用建议:
    - 为了提高效率,建议在设计时选择合适的MOSFET,保证其在额定电流下的导通电阻足够低。
    - 根据具体的应用需求调整欠压和过压阈值,以确保系统的安全运行。
    - 注意热管理,特别是在高温环境下使用时,要确保适当的散热措施。

    兼容性和支持


    - 兼容性:LT4363适用于多种封装类型,包括12引脚塑料DFN、12引脚塑料MSOP以及16引脚塑料SO。它可与各种外部N通道MOSFET兼容。
    - 支持:供应商提供了详细的技术文档和技术支持,包括详尽的数据手册、参考设计及应用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统无法正常启动 | 检查SHDN引脚,确保未被拉低到低于0.4V的阈值。 |
    | 输出电压不稳定 | 检查外围电路,尤其是电阻分压器是否设置正确。 |
    | 过电流故障频繁发生 | 调整电流限制阈值,降低输出电流限制。 |

    总结和推荐


    LT4363是一款高性能的高压浪涌抑制器,具备快速响应、灵活的调节能力和低功耗的特点。它广泛应用于汽车、航空及工业级浪涌保护领域。凭借其优异的性能和广泛的适用范围,LT4363是理想的解决方案,尤其适用于需要高可靠性保护的电子系统。
    综上所述,我强烈推荐使用LT4363来保护电子系统免受高压浪涌的损害。无论是在极端环境中还是在关键应用中,LT4363都能提供可靠的保护,保障系统的稳定运行。

LT4363CS-2#TRPBF参数

参数
额定电流 -
额定电压 4V~80V
冷电阻 -
最大稳态电流 -
不同电流时R值 -
长*宽*高 3.9mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT4363CS-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT4363CS-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 浪涌抑制器 ANALOG DEVICES LT4363CS-2#TRPBF LT4363CS-2#TRPBF数据手册

LT4363CS-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 35.3125
100+ ¥ 33.6175
500+ ¥ 32.77
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 353.12
