LTC4364IMS-1#TRPBF

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: 4V~80V TFSOP-16 贴片安装 4.04mm*3mm*860μm
供应商型号: LTC4364IMS-1#TRPBF
供应商: 云汉优选
标准整包数: 1

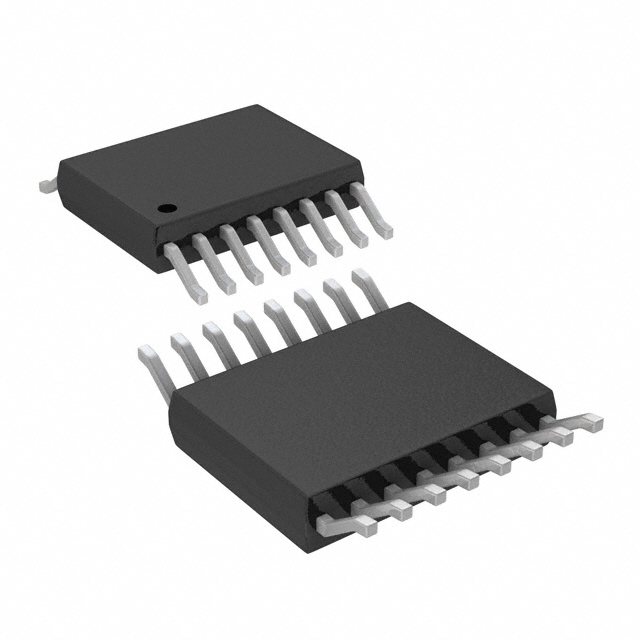

ANALOG DEVICES 浪涌抑制器 LTC4364IMS-1#TRPBF

LTC4364IMS-1#TRPBF概述


    产品简介


    LTC4364-1 和 LTC4364-2 是线性科技公司设计的具有理想二极管控制器的浪涌抑制器,旨在保护负载免受高压瞬态的影响。这些器件通过控制外部N沟道MOSFET通断来限制并调节输出电压,适用于汽车负载抛负载和类似的过压事件。

    技术参数


    | 参数 | 规格范围 |

    | 工作电压范围 | 4V 到 80V |
    | 耐受过电压 | 超过 80V |
    | 可调输出钳位电压 | 支持 |
    | 反向输入保护 | -40V 到 0V |
    | 反向输出保护 | -20V 到 0V |
    | 最大输出电流 | 4A |
    | 低功耗关闭电流 | 10µA(@12V) |
    | 故障计时器 | 可调 |
    | 自动重试频率 | 0.1%(LTC4364-2)|
    | 封装形式 | 14 引脚 DFN, 16 引脚 MSOP 和 SO 封装 |
    | 工作温度范围 | -40°C 至 125°C |

    产品特点和优势


    - 浪涌抑制:可以有效防止汽车负载抛负载等引起的高压瞬态损害。
    - 反向输入保护:提供强大的反向输入保护,减少系统故障的风险。
    - 自动重启功能:LTC4364-2 可以自动重启,而 LTC4364-1 则可锁存关断,灵活满足不同应用需求。
    - 低功耗:在待机模式下的功耗极低,适用于需要长电池寿命的应用场景。

    应用案例和使用建议


    - 汽车电子:在汽车动力总成系统中,LTC4364 可用于保护 ECU 等关键部件不受负载抛负载的影响。
    - 工业控制:在工业自动化控制系统中,LTC4364 可以确保设备在高电压瞬变条件下的正常运行。
    - 数据中心:在数据中心环境中,LTC4364 可以保护电源系统免受瞬间过电压的冲击。
    使用建议:
    - 在选择外部 MOSFET 时,要确保其能承受所需的电流和电压,以避免因过载而导致的损坏。
    - 当应用于高温环境下时,需考虑适当的散热措施,确保器件能正常工作。

    兼容性和支持


    - 封装和尺寸:提供多种封装选择,包括 14 引脚 DFN、16 引脚 MSOP 和 16 引脚 SO 封装。
    - 厂商支持:Linear Technology 提供详尽的技术文档和全面的支持服务,帮助客户进行产品设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在输入电压较低时无法启动 | 检查供电电压是否在工作范围内,并检查是否有任何接线错误。 |
    | 输出电压不正确 | 校准电阻分压器网络或检查 MOSFET 的连接。 |
    | 设备在高电压条件下无法正常工作 | 确认外部 MOSFET 是否能够承受所需的电压和电流。 |

    总结和推荐


    LTC4364-1 和 LTC4364-2 在电子元器件市场上表现优异,不仅具备出色的保护功能,还拥有较高的可靠性。对于需要保护负载免受高压瞬态影响的应用,如汽车电子、工业控制和数据中心等领域,LTC4364 是非常值得推荐的产品。其低功耗和宽泛的工作温度范围也使其成为各种严苛环境下的理想选择。

LTC4364IMS-1#TRPBF参数

参数
额定电压 4V~80V
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 -
长*宽*高 4.04mm*3mm*860μm
通用封装 TFSOP-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC4364IMS-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4364IMS-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 浪涌抑制器 ANALOG DEVICES LTC4364IMS-1#TRPBF LTC4364IMS-1#TRPBF数据手册

LTC4364IMS-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 42.375
100+ ¥ 40.341
500+ ¥ 39.324
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 423.75
直接购买
加入购物车
