HMC346LC3BTR

产品分类: RF衰减器
厂牌: ANALOG DEVICES

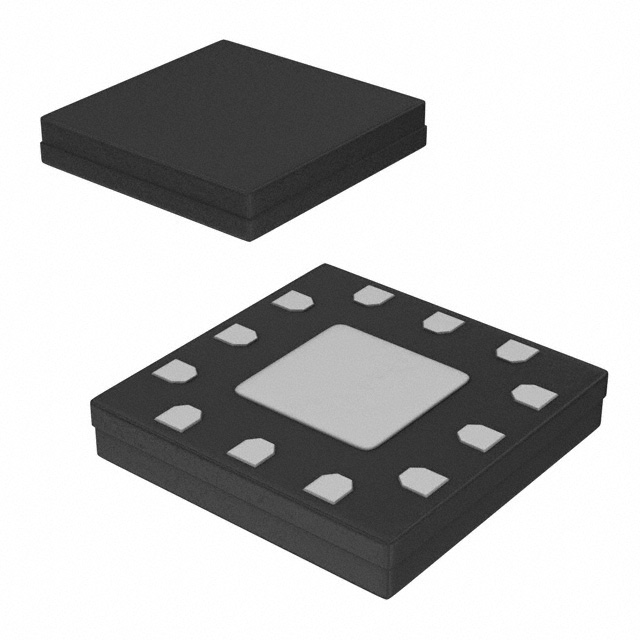

产品描述: 30dB 0MHz 18GHz 50Ω LCC 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 1127-1753-6-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF衰减器 HMC346LC3BTR

HMC346LC3BTR概述

    电子元器件产品技术手册解析:HMC346LC3B GaAs MMIC电压可变衰减器

    产品简介


    HMC346LC3B是一款采用GaAs工艺制造的微波毫米波集成电路(MMIC)电压变量衰减器(VVA),适用于直流至18 GHz频段的应用。其设计主要用于通过模拟直流控制信号调节射频信号强度,覆盖30 dB的动态范围。该产品广泛应用于测试仪器、光纤通信与宽带电信系统、微波无线电及VSAT系统、军事电台、雷达以及电子对抗(ECM)等领域。其“无铅”、“RoHS合规”的3×3毫米表面贴装技术(SMT)封装设计简化了表面贴装制造过程,适合现代紧凑型设计需求。

    技术参数


    以下是HMC346LC3B的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗(DC - 10 GHz) | 1.5 | 2.0 | 2.2 | dB |
    | 插入损耗(DC - 14 GHz) | 2.0 | 2.7 | 3.5 | dB |
    | 插入损耗(DC - 18 GHz) | 2.0 | 3.5 | 4.0 | dB |
    | 衰减范围(DC - 12 GHz) | - | 26 | - | dB |
    | 衰减范围(DC - 18 GHz) | - | 22 | - | dB |
    | 回波损耗(DC - 18 GHz) | 10 | - | - | dB |
    | 输入功率(压缩点0.25 dB) | -8 | - | - | dBm |
    | 输入第三阶交调截点(IP3) | +25 | - | - | dBm |
    其他关键指标:
    - 温度范围:-40°C 至 +85°C
    - 静电放电敏感度:Class 1A
    - 包装材料:陶瓷、铝氧化物基底
    - 封装形式:3×3 mm SMT

    产品特点和优势


    HMC346LC3B的核心优势在于:
    1. 宽频带性能:覆盖从直流到18 GHz的频率范围,适用于高速数据传输和高频通信。
    2. 低相位偏移:在不同衰减水平下具有出色的相位稳定性,适合对信号质量要求高的场景。
    3. 易用性:通过简单的单电压控制即可实现从0到-3V的电压范围调节,简化了系统设计。
    4. 可靠性与合规性:采用无铅工艺并符合RoHS标准,确保环保且易于集成。
    5. 高线性度:优异的IP3性能和低失真表现,使其非常适合需要高精度信号处理的应用场景。

    应用案例和使用建议


    HMC346LC3B广泛应用于以下场景:
    - 测试仪器:用于信号强度调整和噪声控制。
    - 光纤通信:支持高带宽光纤网络中光信号的衰减控制。
    - 微波与雷达系统:调节天线接收信号强度,提升整体系统灵敏度。
    使用建议:
    1. 确保控制电压(V1、V2)正确连接至外部运算放大器(op-amp),以维持良好的阻抗匹配。
    2. 在高频电路设计中,务必采用匹配阻抗的信号线并接地,避免不必要的信号反射。
    3. 为适应不同应用场景,可以搭配分立元件构建更复杂的控制电路,例如多级衰减控制模块。

    兼容性和支持


    HMC346LC3B与其他标准射频组件具有良好的兼容性,尤其适用于与同类高频率射频模块协同工作。此外,制造商提供全面的技术支持,可通过电话或电子邮件与工程师直接沟通,并支持在线下单订购。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查控制电压是否设置正确,重新校准电路。 |
    | 输出信号失真严重 | 确保输入信号频率低于器件的最大工作范围。 |
    | 热失控导致设备损坏 | 降低输入功率并检查散热措施是否到位。 |

    总结和推荐


    HMC346LC3B是一款高性能、高可靠性的GaAs MMIC电压变量衰减器,凭借宽频带、低相位偏移及简易的控制方式,成为众多射频应用的理想选择。它特别适合需要精确信号调节的场景,如通信、雷达和测试仪器。尽管价格较高,但其卓越的性能和广泛的适用性使得其在市场上极具竞争力。因此,强烈推荐此产品给需要高性能衰减器的用户。如需进一步技术支持或定制化解决方案,建议直接联系Hittite Microwave Corporation获取帮助。

HMC346LC3BTR参数

参数
典型衰减 30dB
衰减容差 -
最大工作频率 18GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC346LC3BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC346LC3BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC346LC3BTR HMC346LC3BTR数据手册

HMC346LC3BTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
