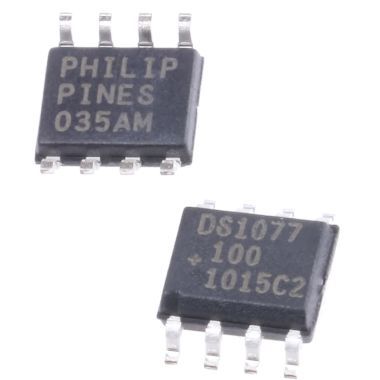

DS1077Z-100+

产品分类: 有源晶振
厂牌: ANALOG DEVICES
产品描述: 12.2KHz~100MHz SOIC-8 贴片安装
供应商型号: DS1077Z-100+
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 有源晶振 DS1077Z-100+

DS1077Z-100+概述


    产品简介


    DS1077 EconOscillator/Divider 是一款双输出可编程固定频率振荡器,由Maxim Integrated生产。这款振荡器无需外部组件即可运行,适合用作处理器控制的频率合成器或独立振荡器。它提供两个同步固定频率输出,频率范围从133.333 MHz到16.2 kHz,频率变化灵活且能适应各种温度环境,确保稳定性和可靠性。

    技术参数


    - 频率范围:8.1 kHz 至 133 MHz
    - 温度范围:+25°C 至 +70°C,频率变化范围±0.5%
    - 初始精度:±0.5%
    - 电压供应:单5V电源
    - 输出:两个同步输出
    - 控制接口:2线串行接口(SDA/SCL)
    - 封装:SO-8 或 µSOP-8
    - 存储:非易失性(NV)设置,使用EEPROM存储

    产品特点和优势


    DS1077 EconOscillator/Divider 的主要特点包括:
    - 灵活性高:频率变化可在运行时进行调整,适应多种应用场景。
    - 低相位噪声:提供两个低相噪、同步的固定频率输出。
    - 集成度高:内置所有控制逻辑和分频器,无需外部组件。
    - 耐温性强:在较宽的工作温度范围内仍保持高精度。
    - 非易失性存储:通过EEPROM存储设置,确保配置不丢失。
    - 节能模式:可通过引脚实现功率降低,节省能源。

    应用案例和使用建议


    应用案例:
    - 用于数字通信系统中的时钟信号生成。
    - 适用于需要精密时钟信号的嵌入式系统。
    - 可作为微处理器系统中的时钟源。
    使用建议:
    - 在设计电路时,应考虑其输出频率范围和工作温度要求。
    - 配置2线串行接口以进行频率调整和模式切换。
    - 利用非易失性存储特性,确保设备在掉电后依然保持设置不变。

    兼容性和支持


    兼容性:
    - 支持标准的2线串行接口(I²C),易于与现有系统集成。
    - 提供两种不同封装选项(SO-8 和 µSOP-8),以适应不同的安装需求。
    支持和维护:
    - Maxim Integrated 提供详尽的技术文档和产品支持服务。
    - 详细的编程指南和应用笔记有助于用户快速上手。

    常见问题与解决方案


    问题1:如何设置频率?
    - 解决方法:通过2线串行接口配置寄存器以设定频率。
    问题2:如何进入功率下降模式?
    - 解决方法:利用CTRL0 或 CTRL1 引脚配置为功率下降模式。
    问题3:如何选择输出使能?
    - 解决方法:通过寄存器配置选择启用哪个输出。

    总结和推荐


    DS1077 EconOscillator/Divider 是一款集成了多种高级特性的振荡器,能够满足许多应用的需求。其低相噪、高精度和灵活性使其成为数字通信、嵌入式系统和高性能计算领域的理想选择。对于那些需要高性能时钟源的工程师来说,这款产品无疑是一个值得考虑的选择。鉴于其优越的性能和多功能性,我强烈推荐使用DS1077。

DS1077Z-100+参数

参数
频率稳定性 -
频率容差 -
频率 12.2KHz~100MHz
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS1077Z-100+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1077Z-100+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 有源晶振 ANALOG DEVICES DS1077Z-100+ DS1077Z-100+数据手册

DS1077Z-100+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.5234
2000+ ¥ 24.8745
3000+ ¥ 24.2256
库存: 9000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 25523.4
直接购买
加入购物车
