LT4363HMS-1#TRPBF

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: Surge Stopper Automotive 12-Pin MSOP T/R
供应商型号: Y-LT4363HMS-1#TRPBF
供应商: 期货订购
标准整包数: 333

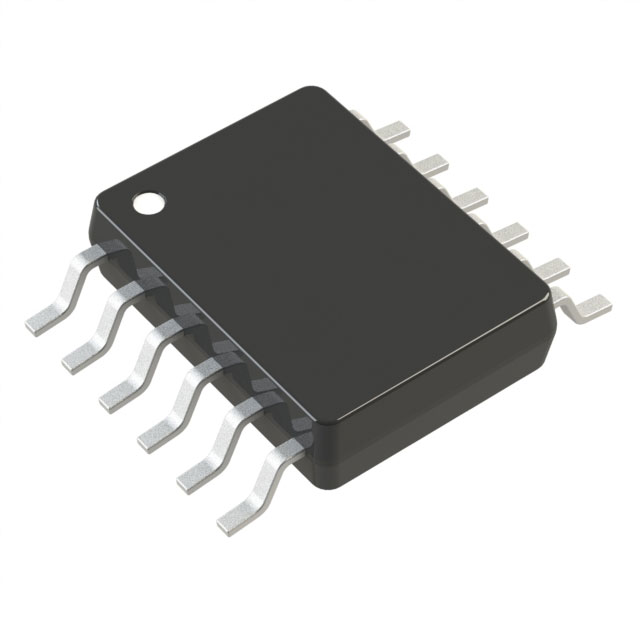

ANALOG DEVICES 浪涌抑制器 LT4363HMS-1#TRPBF

LT4363HMS-1#TRPBF概述

    # LT4363 Surge Stopper 技术手册解析

    1. 产品简介


    基本介绍
    LT4363 是一款高性能的高压浪涌抑制器(Surge Stopper),由 Analog Devices(原 Linear Technology)推出。该器件通过控制外部 N 沟道 MOSFET 的栅极来保护负载免受高电压瞬变的影响。LT4363 可在发生过压事件时(如汽车中的负载突卸 Load Dump 等)将输出电压调节至安全值,从而允许负载继续正常工作。它同时能够监测源极与漏极之间的电压差,以实现过流故障保护。此器件具备高可靠性、低功耗和宽输入电压范围的特点,广泛应用于汽车电子、工业设备、航空设备及本质安全应用等领域。
    主要功能
    - 输出电压调节:在过压事件期间保持输出电压稳定。
    - 过流保护:通过电流检测电阻实现精确的过流限流。
    - 反向输入保护:支持从 –60V 到 100V 的反向输入电压。
    - 自动故障恢复:可选择一次性锁定模式(LT4363-1)或自动冷却后重启模式(LT4363-2)。
    - 高精度 UV/OV 检测:可设置独立的欠压和过压阈值。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 4 | 80 | - | V |
    | 过压保护最大值 | - | 150 | - | V |
    | 过流响应时间 | < 5 | - | - | µs |
    | 击穿电压保护阈值 | 27 | - | - | V |
    | 输入 UV/OV 检测阈值 | 1.24 | 1.275 | 1.31 | V |
    | 关断电流 | < 7 | - | - | µA |
    | 漏电流 | ±0.5 | - | ±2.5 | µA |
    | 工作温度范围(标准型号) | 0~70°C | - | - | °C |
    工作环境
    - 工作温度范围:0°C 至 70°C、–40°C 至 85°C、–40°C 至 125°C、–55°C 至 125°C
    - 存储温度范围:–65°C 至 125°C
    - 引脚耐热能力:最高可达 300°C

    3. 产品特点和优势


    独特功能
    - 支持外部背对背 MOSFET 替代肖特基二极管,大幅减少压降与功耗。
    - 内置精密比较器,可精准监控输入电压的欠压与过压状态。
    - 支持 1% 的重复错误周期(Fault Retry),提高系统可靠性。
    - 提供多种封装选项(DFN、MSOP、SO 封装),适合紧凑设计需求。
    市场竞争力
    LT4363 能够提供快速响应的保护机制,其响应速度低于 5µs,显著优于同类产品。此外,其独特的反向输入保护功能和 UV/OV 精准控制,使其适用于苛刻的工业环境。尤其在汽车、电池供电系统和本质安全应用领域表现出色。

    4. 应用案例和使用建议


    典型应用
    - 汽车负载保护(如负载突卸事件)。
    - 电源管理中的高边开关。
    - 医疗和航空设备中的高可靠性电源。
    使用建议
    - 在设计中确保 SENSE 引脚与 MOSFET 的源极之间连接短而直接,以降低寄生电感的影响。
    - 在高压环境应用时,务必加入外部滤波电容(如 0.1µF)来消除尖峰干扰。
    - 如果需要更高的过流保护精度,可以使用低阻值电流检测电阻配合内部限流电路。

    5. 兼容性和支持


    兼容性
    - 支持主流背对背 MOSFET,确保与现有设计的无缝集成。
    - 可通过 GPIO 或外部信号灵活控制输出状态。
    厂商支持
    Linear Technology 提供详尽的技术文档、应用指南以及强大的技术支持团队,助力客户快速完成产品开发并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈网络电阻值是否正确配置 |
    | 过流保护触发频繁 | 减少输入瞬态干扰或将外部电容增大 |
    | 设备无法关断 | 检查 SHDN 引脚是否正确接地或悬空 |

    7. 总结和推荐


    综合评估
    LT4363 在高压保护领域具有显著的优势,尤其是在其快速响应时间、高精度过压/欠压检测和高可靠性方面的表现尤为突出。产品提供了多种型号和封装形式,适应性强,非常适合对电源质量要求较高的工业和汽车应用。
    推荐使用
    强烈推荐 LT4363 用于汽车电子、工业控制和高边开关系统的设计中。通过选择合适的封装类型和配置,工程师可以轻松实现高效且可靠的电源保护方案。
    对于更详细的使用说明和技术支持,请访问官方网站:[www.linear.com/LT4363](http://www.linear.com/LT4363)

LT4363HMS-1#TRPBF参数

参数
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 -
长*宽*高 4.04mm*3mm*860μm
通用封装 TSSOP-12
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT4363HMS-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT4363HMS-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 浪涌抑制器 ANALOG DEVICES LT4363HMS-1#TRPBF LT4363HMS-1#TRPBF数据手册

LT4363HMS-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
