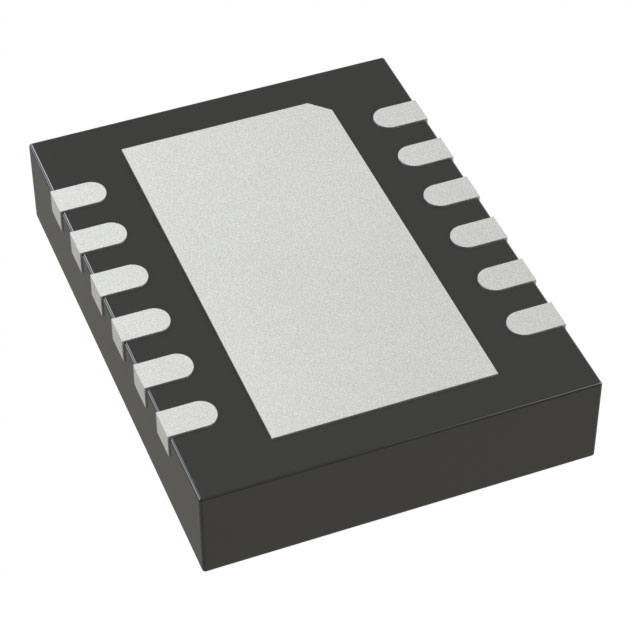

LT4356HDE-1

产品分类: 浪涌抑制器
厂牌: ANALOG DEVICES
产品描述: Surge Stopper Automotive 12-Pin DFN EP
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 浪涌抑制器 LT4356HDE-1

LT4356HDE-1概述


    产品简介


    LT4356-1/LT4356-2 电子元器件
    产品类型:LT4356-1和LT4356-2是浪涌抑制器,主要用于保护电路免受高电压瞬态的影响。
    主要功能:
    - 调节输出电压以防止过压事件,例如汽车中的负载断开。
    - 监控VCC和SNS引脚之间的电压降,提供过电流保护。
    - 通过控制外部N通道MOSFET的栅极来调节输出电压。
    - 在故障条件下,启动一个定时器,如果定时器到期,则发出故障警告。
    应用领域:
    - 汽车/航空电子防浪涌保护
    - 热插拔/现场插入
    - 电池供电系统的高压侧开关
    - 内置安全应用
    - 防止高电压浪涌

    技术参数


    基本参数:
    - 操作电压范围:4V至80V
    - 反向输入保护:-60V
    - 低关机电流:LT4356-1的关机电流为7µA
    - 可调故障定时器
    - 控制N通道MOSFET
    - 关断引脚承受电压范围:-60V至100V
    - 保证工作温度范围:-40°C至125°C
    电气特性:
    - 电源电流:关机时VCC电源电流(典型值):1µA
    - 反向输入电流:VSNS = VCC = -30V,SHDN断开时:0.8mA
    - GATE引脚输出高电平电压:VCC = 4V时:4.5V;VCC = 80V至8V时:8V
    - 故障指示:当TMR引脚达到1.25V故障阈值时,FLT引脚拉低
    - 阈值电压:VIN+引脚阈值:1.25V
    - 输入电流:VIN+ = 1.25V时:0.3µA
    - 输出电流:VOUT = VCC = 12V时:200µA;VSHDN = 0V时:6mA
    - 高阈值电压变化量:ΔVOUT = VCC - VOUT;EN从低到高时:0.25V至0.7V
    - 关断引脚阈值:VCC = 12V至48V时:0.6V至2.1V

    产品特点和优势


    独特功能:
    - 可通过调整输出钳位电压来限制过电压事件。
    - 过电流保护机制能有效地监控和限制电流,防止过载。
    - 多种封装选项:12引脚DFN、10引脚MSOP或16引脚SO,适用于不同应用场景。
    - 能在极端环境下工作,工作温度范围宽达-40°C至125°C。
    优势:
    - 高度可靠,能在各种恶劣环境中保持稳定运行。
    - 低功耗设计,关机状态下电流消耗极低。
    - 独特的过电压和过电流保护,增强了系统安全性。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统中防止负载断开造成的电压波动。
    - 电源管理系统中作为高压侧开关,确保系统稳定性。
    - 工业自动化设备中的逆变器系统中保护设备免受瞬态电压冲击。
    使用建议:
    - 当需要高电压保护时,建议使用LT4356系列。
    - 选择适合具体应用的工作温度范围的产品型号,确保可靠性。
    - 合理选择外部MOSFET和其他相关元件,以确保最佳性能。

    兼容性和支持


    兼容性:
    - 支持与多种电子元件或设备的兼容使用。
    - 可通过调整外部元件(如电阻、电容等)来适应不同的应用场景。
    支持信息:
    - 厂商提供详细的用户手册和技术文档,以便用户更好地理解和使用该产品。
    - 技术支持团队随时提供帮助和解答疑问。

    常见问题与解决方案


    问题1:如何确保过电流保护不会影响正常操作?
    解决方法:通过调整电流感测电阻的值,可以设定合适的电流保护阈值。
    问题2:如何处理定时器超时的问题?
    解决方法:检查连接到TMR引脚的电容值是否正确,根据需要重新设置。
    问题3:关断引脚如何避免损坏?
    解决方法:确保关断引脚的电压不超过-60V至100V范围。

    总结和推荐


    总结:
    - LT4356-1和LT4356-2是专为高电压保护设计的浪涌抑制器,具有广泛的适用性和高度的可靠性。
    - 它们能够有效防止过电压和过电流事件,保护下游电路不受损坏。
    - 特别适用于需要在极端环境和高电压条件下工作的应用场合。
    推荐:
    - 鉴于其出色的性能和广泛的应用场景,我们强烈推荐在需要高电压保护和过电流保护的系统中使用LT4356系列。
    - 选择合适的型号和外部元件,可以确保最佳的操作性能和使用寿命。

LT4356HDE-1参数

参数
额定电压 -
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 -
长*宽*高 4mm(长度)
通用封装 WFDFN-12(EP)
安装方式 贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 管装
