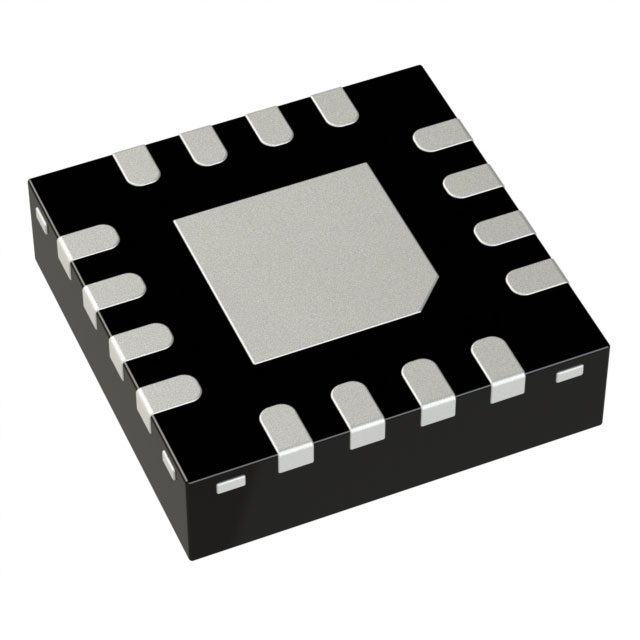

HMC425LP3TR

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 31.5dB(Typ) QFN 贴片安装
供应商型号: Q-HMC425LP3TR
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES RF衰减器 HMC425LP3TR

HMC425LP3TR概述

    HMC425LP3/HMC425LP3E:6位数字控制衰减器

    一、产品简介


    HMC425LP3/HMC425LP3E是一款由Analog Devices生产的6位数字控制衰减器,采用GaAs MMIC工艺制造。这种衰减器专为工作频段在2.2至8.0 GHz之间的应用设计,具有0.5 dB步进精度。它的主要应用领域包括无线局域网(WLAN)、点对多点通信、光纤通信、宽带电信系统、微波无线电和甚小口径终端(VSAT)通信系统以及军事应用。

    二、技术参数


    | 参数名称 | 频率范围 (GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 插入损耗 | 2.2 - 6.0 GHz | 3.5 | 3.8 | - | dB |
    6.0 - 8.0 GHz | 3.8 | 4.3 | - | dB |
    | 衰减范围 | 2.2 - 8.0 GHz | - | - | 31.5 | dB |
    | 回波损耗 | 2.2 - 8.0 GHz | - | - | 15 | dB |
    | 衰减精度 | 2.2 - 8.0 GHz | - | ±0.5 +5% | - | dB |
    | 输入功率压缩0.1 dB点 | 2.2 - 8.0 GHz | 22 | - | - | dBm |
    | 输入三阶交调点 | -16.0 dB States | 2.2 - 8.0 GHz | 45 | - | dBm |
    16.5 - 31.5 dB States | 2.2 - 8.0 GHz | 35 | - | dBm |
    | 开关时间 | tRISE, tFALL (10/90% RF) | 2.2 - 8.0 GHz | 160 | - | ns |
    tON, tOFF (50% CTL to 10/90% RF) | 2.2 - 8.0 GHz | 180 | - | ns |

    三、产品特点和优势


    1. 高精度衰减控制:步进精度高达0.5 dB,确保衰减精度在±0.5 dB以内。
    2. 宽频率范围:适用于2.2至8.0 GHz的频率范围。
    3. 高可靠性:单个Vdd供电电压即可正常工作,输入输出端口匹配50Ω阻抗。
    4. 紧凑封装:采用3x3 mm SMT封装,适合各种小型化设计。
    5. 优异的电气性能:插入损耗低于3.8 dB,输入功率压缩点高。

    四、应用案例和使用建议


    该产品广泛应用于WLAN、光纤通信及军事通信等领域。在实际应用中,为了获得最佳性能,建议信号线保持50欧姆阻抗匹配,同时将引脚接地并与底板紧密连接。
    1. WLAN应用:确保射频电路设计合理,使衰减器工作在2.2至8.0 GHz范围内。
    2. 光纤通信:利用其高精度衰减控制能力,保证信号在长距离传输中的稳定性和可靠性。
    3. 军事通信:利用其宽频带范围和高可靠性,在复杂环境中提供稳定的信号传输。

    五、兼容性和支持


    HMC425LP3/HMC425LP3E可与其他电子元器件良好兼容,只需遵循标准接口要求即可轻松集成到不同电路设计中。制造商提供详细的接口电路图和典型应用电路,便于用户进行开发。此外,公司还提供专业的技术支持和售后服务,以解决用户的任何疑问和问题。

    六、常见问题与解决方案


    | 常见问题 | 解决方法 |

    | 无法达到预期衰减效果 | 检查电源电压是否正常,调整衰减控制输入信号 |
    | 输出信号失真 | 确保输入信号不超过规定的最大输入功率,检查接地点是否接触良好 |
    | 温度敏感性较高 | 在极端温度条件下增加外部热补偿措施,或者选用高稳定性产品 |

    七、总结和推荐


    综上所述,HMC425LP3/HMC425LP3E是一款性能卓越、应用广泛的6位数字控制衰减器。它具有高精度、高可靠性和良好的兼容性,适用于多种高频通信应用。鉴于其优异的性能和广泛的应用前景,强烈推荐使用这款产品,以满足现代通信系统的严格要求。

HMC425LP3TR参数

参数
最大工作频率 -
最小工作频率 -
阻抗 -
额定功率 -
典型衰减 31.5dB(Typ)
衰减容差 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC425LP3TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC425LP3TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC425LP3TR HMC425LP3TR数据手册

HMC425LP3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
