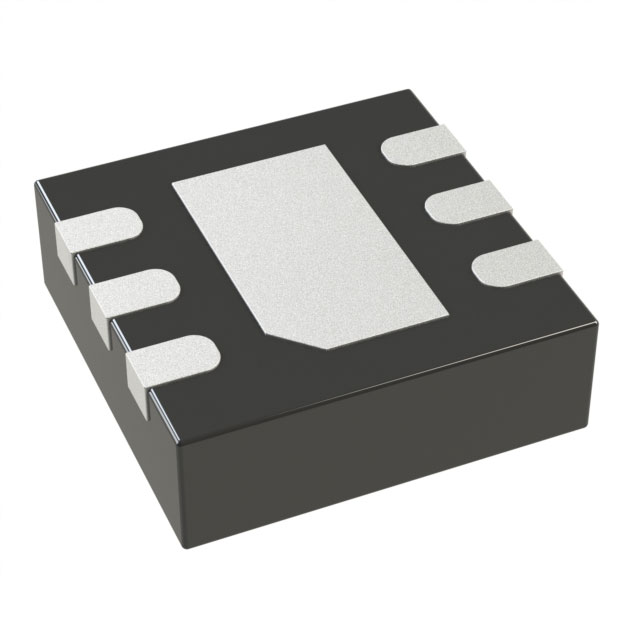

HMC657LP2ETR

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 15dB 0MHz 25GHz 50Ω ±2dB DFN 贴片安装
供应商型号: HMC657LP2ETR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES RF衰减器 HMC657LP2ETR

HMC657LP2ETR概述


    产品简介


    本产品为HMC656LP2E至HMC658LP2E系列宽频固定衰减器,属于无源元件类别。这些元件主要用于光纤通信、微波无线电、军事与太空、测试测量和科学仪器等领域。它们能够提供10dB、15dB和20dB三种固定的衰减等级,支持从直流到25GHz的宽频带范围。

    技术参数


    - 衰减等级:10dB、15dB、20dB
    - 频率范围:直流至25GHz
    - 功率处理能力:+25dBm
    - 返回损耗(最小):7dB
    - 返回损耗(典型值):12~14dB
    - 衰减容差:±1.5dB(10dB型号),±2.0dB(15dB和20dB型号)
    - 温度系数:0.0004dB/°C(10dB型号),0.0006dB/°C(15dB型号),0.0004dB/°C(20dB型号)
    - 存储温度:-65°C至+150°C
    - 工作温度:-40°C至+85°C
    - ESD敏感度:Class 1B
    - 封装尺寸:6引脚,2x2mm SMT封装

    产品特点和优势


    这些衰减器具备高精度的衰减水平,非常适合需要极高平坦度和优异VSWR(电压驻波比)的应用。它们能够在宽频带内保持稳定的衰减特性,且具有良好的温度稳定性。此外,这些元件还支持高密度表面贴装制造工艺,确保了其在各种应用场景中的可靠性和耐用性。

    应用案例和使用建议


    这些衰减器广泛应用于光纤通信系统、微波无线电系统、军用和航天项目、测试测量设备和科学仪器等领域。例如,在一个微波无线电通信系统中,它们可以用来调节信号强度,确保信号传输的稳定性和可靠性。在实际使用时,应根据具体应用场景选择合适的衰减等级,并注意正确连接引脚,确保DC信号通过时使用适当的直流旁路电容器。

    兼容性和支持


    这些衰减器采用了标准的2x2mm SMT封装,可以方便地集成到各种电路板设计中。供应商提供了相应的评估板和详细的设计指南,以帮助用户进行正确的电路设计和布局。此外,供应商还提供专业的技术支持服务,帮助用户解决可能遇到的技术问题。

    常见问题与解决方案


    - 问题:信号强度波动大。
    - 解决方案:检查输入信号是否存在非零直流偏置,如有则需使用直流旁路电容器。
    - 问题:温度影响较大。
    - 解决方案:确认工作温度在推荐范围内,并考虑使用温度补偿电路。
    - 问题:电路板上焊接不良。
    - 解决方案:检查焊接过程是否符合制造商的建议,并确保焊点质量良好。

    总结和推荐


    综上所述,HMC656LP2E至HMC658LP2E系列宽频固定衰减器凭借其高精度、宽频带和卓越的温度稳定性,在多种高端应用场景中表现出色。如果您正在寻找一款能够满足高要求的衰减器,这些产品是一个非常理想的选择。我们强烈推荐这些产品用于需要高性能和高稳定性的场合。

HMC657LP2ETR参数

参数
典型衰减 15dB
衰减容差 ±2dB
最大工作频率 25GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 -
2.05mm(Max)
2.05mm(Max)
1mm(Max)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC657LP2ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
