HMC335G16

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 31dB 0MHz 3GHz
供应商型号: HMC335G16-ND
供应商: Digi-Key
标准整包数: 1

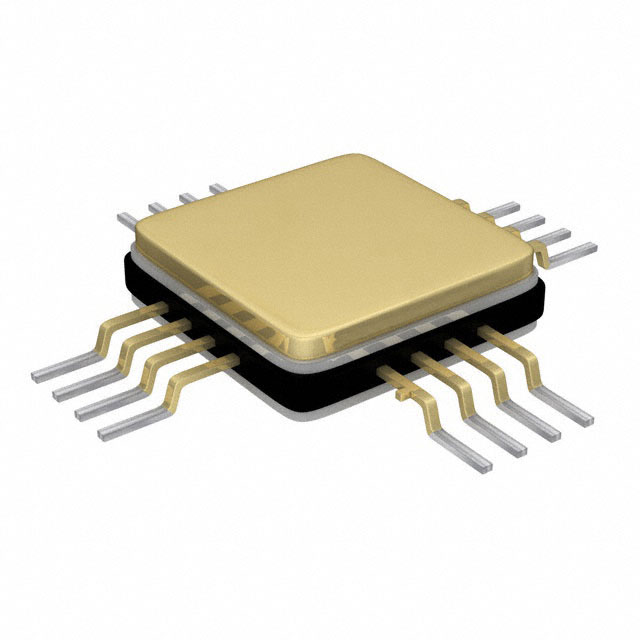

ANALOG DEVICES RF衰减器 HMC335G16

HMC335G16概述

    HMC335G16 1dB LSB GaAs MMIC 5-Bit Digital Attenuator

    产品简介


    HMC335G16是一款宽带5位GaAs集成电路数字衰减器,采用16引脚玻璃/金属(密封)表面贴装封装。该产品覆盖从直流到3GHz的频率范围,具有低于2.3dB的插入损耗,适用于多种高精度通信和雷达系统。

    技术参数


    以下是HMC335G16的技术规格和性能参数:
    - 插入损耗:DC至1.5GHz:1.5dB;1.5至3.0GHz:2.3dB。
    - 衰减范围:DC至3GHz:31dB。
    - 回波损耗:DC至3GHz:13dB。
    - 衰减精度:各状态下的典型值为±0.3dB。
    - 输入功率压缩点:0.5至3.0GHz:24dBm。
    - 三阶交调截点:0.5至3.0GHz:44dBm。
    - 切换时间:上升/下降时间:140至160ns;开关时间:小于70µA。

    产品特点和优势


    HMC335G16的主要优势包括:
    - 宽频带覆盖:从直流到3GHz。
    - 高精度:插入损耗低且衰减精度达到±0.5dB。
    - 低功耗:控制电压输入每个状态下的电流小于70µA。
    - 耐温性强:工作温度范围为-40°C至+85°C。

    应用案例和使用建议


    HMC335G16广泛应用于多个领域,包括电信基础设施、军用无线电、雷达和ECM系统以及测试仪器仪表。
    使用建议:
    - 在高频应用中,确保在RF1和RF2端口添加合适的去耦电容(如100pF至0.1µF),以减少信号损失。
    - 确保所有接地引脚通过焊接到PCB上的射频地平面,以增强信号完整性。

    兼容性和支持


    HMC335G16采用标准16引脚密封封装,可与多种标准接口配合使用。Analog Devices提供了详尽的应用支持,包括在线订购和电话咨询。

    常见问题与解决方案


    - 问题:如何设置衰减器的状态?
    解决方法:根据表格中的控制电压设置相应状态,例如16dB状态下V1-V5全部为高电平。
    - 问题:电路中所需的外部元件有哪些?
    解决方法:需要100pF的去耦电容、5kΩ的电阻和其他相关元件,详细清单请参考评估板材料列表。

    总结和推荐


    HMC335G16作为一款高性能、高精度的5位数字衰减器,在宽频段范围内表现出色,尤其适用于对精度和稳定性要求较高的应用场合。其易于集成和可靠的性能使其成为电信基础设施、军用无线电及测试仪器的理想选择。强烈推荐在需要高精度衰减功能的项目中使用HMC335G16。

HMC335G16参数

参数
典型衰减 31dB
衰减容差 -
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 -
额定功率 -
5.84mm(Max)
5.84mm(Max)
1.65mm(Max)
零件状态 停产

HMC335G16厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC335G16数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC335G16 HMC335G16数据手册

HMC335G16封装设计

查看详情并下载
Symbol
Footprint
3D Model
