410-370

厂牌: DIGILENT
产品描述: Digilent 开发套件, 开发板, 使用于ARM 开发、 FPGA 开发
供应商型号: 1840456
供应商: 海外现货
标准整包数: 1
DIGILENT 应用处理器与片上系统(SOC) 410-370

410-370概述

    Cora Z7 Reference Manual: Comprehensive Guide

    1. 产品简介

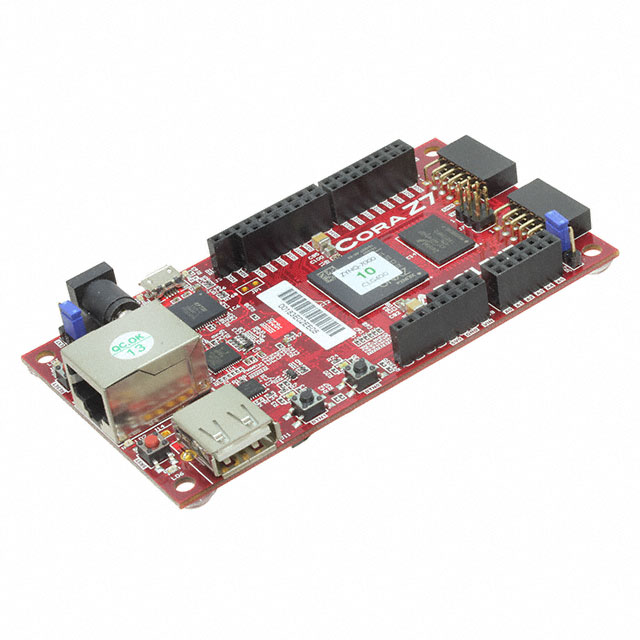

    Cora Z7是一款由Digilent设计的低功耗、可嵌入式开发平台,以强大的Zynq-7000全可编程系统级芯片(APSoC)为核心。该平台集成了单核或多核(667MHz ARM Cortex-A9处理器)与Xilinx 7系列FPGA,旨在提供高度灵活和可定制的外围设备和控制器,以满足不同应用需求。Cora Z7适合于广泛的应用领域,如嵌入式系统、物联网设备、工业自动化等。

    2. 技术参数


    - 处理器:
    - 双核(或单核)667MHz ARM Cortex-A9处理器
    - FPGA可编程逻辑等效于Artix-7 FPGA,包含4,400个可编程逻辑单元(PLU),80个DSP切片,270KB块RAM
    - 支持8个DMA通道和4个高性能AXI3从端口的DDR3内存控制器
    - 电气接口:
    - 1Gbps以太网PHY、USB 2.0、SDIO高带宽外设控制器
    - SPI、UART、CAN、I2C低带宽外设控制器
    - 1 MSPS内部模拟数字转换器
    - 支持从JTAG和microSD卡编程
    - 存储:
    - 512MB DDR3内存,16位总线@1050Mbps
    - microSD插槽
    - 电源:
    - USB供电或4.5V-5.5V外部电源供电
    - USB和以太网:
    - 千兆以太网PHY
    - USB-JTAG编程电路
    - USB-UART桥接器
    - USB OTG PHY(仅主机模式)
    - 物理接口:
    - 两个按键和两个RGB LED
    - 两个Pmod连接器,共16个FPGA I/O
    - Arduino/chipKIT Shield连接器,提供多达49个FPGA数字I/O
    - 供电要求:
    - 5V电源输入,可通过USB端口或电源适配器输入
    - 需要至少1A电流,理想情况下需要提供20W功率(5V DC, 4A)

    3. 产品特点和优势


    Cora Z7的主要优势在于其强大的处理能力和可编程逻辑架构,这使得它可以适应多种不同的应用场景。其灵活的硬件接口和丰富的内置功能使其成为开发各种嵌入式系统的理想选择。特别值得注意的是,它支持多种通信协议和接口,使得开发者可以轻松地进行系统集成。

    4. 应用案例和使用建议


    Cora Z7适用于广泛的嵌入式应用领域,例如工业控制系统、机器人技术、医疗设备、智能家居系统等。对于开发者来说,利用Cora Z7开发系统时,可以参考以下建议:
    - 确保供电稳定,使用5V电源适配器或通过USB供电。
    - 在配置系统时,注意调整电源管理设置,确保每个模块获得合适的电压和电流。
    - 在调试过程中,可以通过Vivado Logic Analyzer来帮助查找和解决问题。
    - 对于需要高带宽的应用,可以考虑使用1Gbps以太网接口或其他高速接口。

    5. 兼容性和支持


    Cora Z7兼容多种开发工具,如Xilinx的Vivado Design Suite,且提供一系列的板级支持包和软件工具,帮助开发者快速上手。此外,还提供了Linux系统启动的Petalinux项目,方便开发者快速构建Linux应用。

    6. 常见问题与解决方案


    - 问题1: 当插入外部电源时,发现红色电源指示灯不亮。
    - 解决方案: 检查Power Select Jumper (JP3) 是否正确设置为“EXT”。如果设置正确仍无反应,请联系销售商或技术支持。
    - 问题2: 使用USB连接时,发现设备无法识别。
    - 解决方案: 确认驱动程序已正确安装,尝试重启计算机或将USB线重新插入电脑。
    - 问题3: 开机时未出现预期的输出。
    - 解决方案: 检查是否正确加载了正确的引导镜像,确保SD卡格式化为FAT32文件系统并正确复制BOOT.bin文件。

    7. 总结和推荐


    Cora Z7凭借其强大而灵活的设计,非常适合嵌入式系统开发。其多功能性和易于集成的特点使其在多个领域都有广泛应用前景。推荐给需要高性能嵌入式系统开发的工程师和技术爱好者。通过详细的技术文档和丰富的开发资源,开发者可以轻松掌握Cora Z7的使用方法,并快速构建出满足需求的系统。

410-370参数

参数
外设 -
内核数 -
主要属性 -
最小工作供电电压 -
程序存储器类型 -
最大时钟频率 50MHz,125MHz,667MHz
I/O电压 -
核心处理器 -
RAM大小 512MB
Flash大小 -
最大工作供电电压 -
接口类型 -
速度 -
安装方式 板安装
零件状态 在售
包装方式 盒装

410-370厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-370数据手册

厂牌 PDF简要描述 下载
DIGILENT 应用处理器与片上系统(SOC) DIGILENT 410-370 410-370数据手册

410-370封装设计

查看详情并下载
Symbol
Footprint
3D Model
