NS9360B-0-I155

厂牌: DIGI INTERNATIONAL
产品描述: EXTERNAL PROGRAM MEMORY 1.4V 3.6V 155MHz DMA,EBI,EMI,Ethernet,I2C,IEEE 1284,LCD,SPI,UART,USB ARM9® BGA 贴片安装
供应商型号: SYE-NS9360B-0-I155
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 应用处理器与片上系统(SOC) NS9360B-0-I155

NS9360B-0-I155概述

    NS9360 技术手册解析

    产品简介


    NS9360 是由 Digi 公司开发的一款高性能网络连接处理器。它采用0.13微米CMOS工艺制造,集成了ARM926EJ-S内核(包含MMU、DSP扩展、Jazelle Java加速器)以及8KB指令缓存和4KB数据缓存的哈佛结构。该处理器最大运行频率可达177MHz,系统总线和内存总线频率为88MHz,外设总线频率为25到45MHz。NS9360 在核心电压为1.5V,I/O环电压为3.3V的情况下工作。
    NS9360 集成了广泛的I/O接口,如以太网、高精度USB接口和多通道直接存储器访问(DMA),使其适用于高性能的智能网络设备和互联网设备。这些设备包括高性能低延迟远程I/O、智能联网信息显示屏、流媒体和监控摄像头等。

    技术参数


    | 参数 | 值 |

    | CPU内核 | ARM926EJ-S |
    | 指令缓存 | 8KB |
    | 数据缓存 | 4KB |
    | 工作频率 | 最大177MHz |
    | 系统总线频率 | 88MHz |
    | 内存总线频率 | 88MHz |
    | 外设总线频率 | 25到45MHz |
    | 输入电压 | 1.5V(核心电压)/3.3V(I/O环电压)|

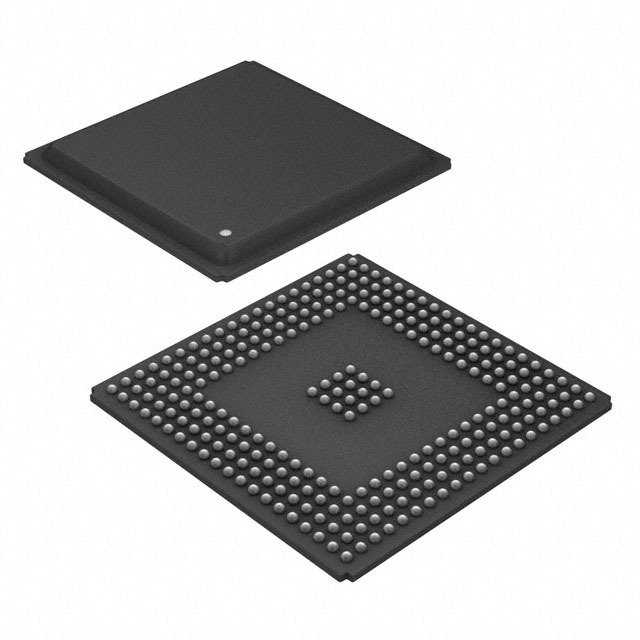

    | 引脚数 | 272针BGA封装 |
    | 引脚描述 | GPIO(50引脚)、USB主机、I2C、LCD控制器、电源管理器等 |

    产品特点和优势


    NS9360 的显著特点是其卓越的处理能力和广泛的I/O接口。这些特性使得它能够适应各种复杂的应用场景。具体来说:
    - 高性能ARM926EJ-S内核:内置MMU、DSP扩展和Java加速器,提供高效的数据处理能力。
    - 丰富的I/O接口:支持多种协议和接口,如以太网、USB、I2C、LCD控制器等,便于与外部设备通信。
    - 高度集成:包括多个定时器、计数器、DMA通道和外设控制器,使系统设计更加灵活和紧凑。

    应用案例和使用建议


    NS9360 可广泛应用于各类网络设备和智能终端。例如,在视频监控系统中,可以利用其高性能的以太网接口和DMA通道,实现高速的数据传输和图像处理。在智能家居设备中,可以通过其多路GPIO接口实现对各种传感器和执行器的控制。
    使用建议:
    - 在设计时充分考虑电源管理和散热问题,确保长时间稳定运行。
    - 利用丰富的调试工具和资源(如JTAG测试和边界扫描),优化系统的调试过程。

    兼容性和支持


    NS9360 支持与多种外部设备和标准协议的无缝对接,包括不同类型的存储器(如SDRAM、SRAM、Flash等)。Digi公司提供了完善的开发工具和支持服务,如ThreadX实时操作系统、Green Hills MULTI IDE和Digi-supplied实用工具等。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方案:检查电源电压是否符合要求,重启开发板,并确认启动配置正确。
    2. 问题:数据传输速率低下
    - 解决方案:调整DMA通道设置,启用高速模式;优化内存和外设接口的配置。
    3. 问题:调试过程中遇到问题
    - 解决方案:参考Digi提供的JTAG和边界扫描文档进行排查;利用官方开发工具进行深入调试。

    总结和推荐


    NS9360 作为一款高性能的网络连接处理器,具备强大的处理能力和丰富的接口,非常适合用于构建高性能、低延迟的网络设备。其完善的开发工具和支持服务,使得系统设计变得更加简便和高效。因此,强烈推荐给需要高性能网络处理能力的设计者和工程师们。

NS9360B-0-I155参数

参数
内核数 -
I/O电压 -
速度 -
接口类型 DMA,EBI,EMI,Ethernet,I2C,IEEE 1284,LCD,SPI,UART,USB
Flash大小 -
主要属性 -
最小工作供电电压 1.4V
最大工作供电电压 3.6V
核心处理器 ARM9®
程序存储器类型 EXTERNAL PROGRAM MEMORY
最大时钟频率 155MHz
RAM大小 -
外设 -
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NS9360B-0-I155厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

NS9360B-0-I155数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 应用处理器与片上系统(SOC) DIGI INTERNATIONAL NS9360B-0-I155 NS9360B-0-I155数据手册

NS9360B-0-I155封装设计

查看详情并下载
Symbol
Footprint
3D Model
