OPT1045014F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 10°~45° 圆形,带平顶 透明 黏合安装
供应商型号: ET-4353678
供应商: 海外现货
标准整包数: 1

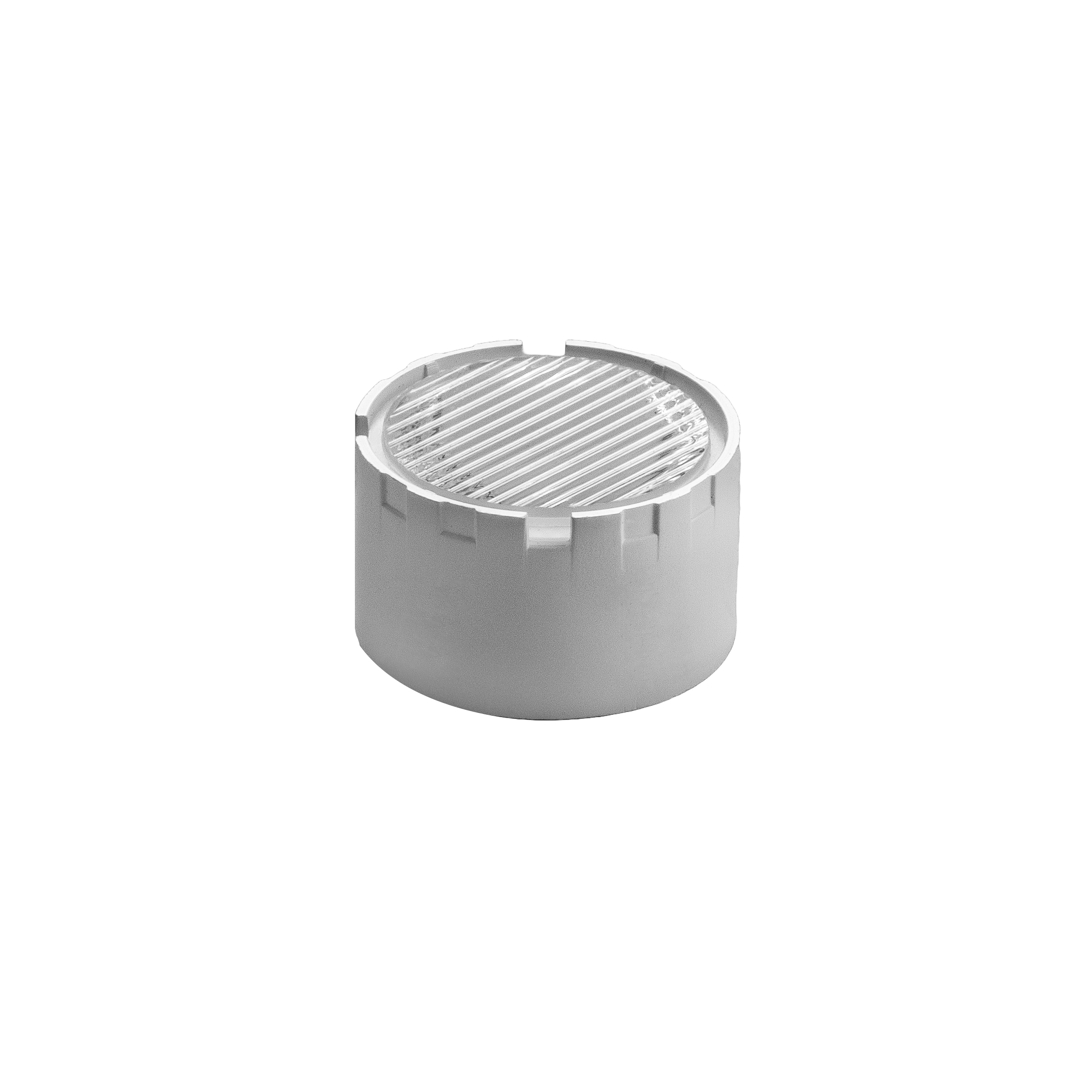

DIALIGHT 发光二极管 OPT1045014F

OPT1045014F概述

    电子元器件产品技术手册解析:Dialight OPT系列TIR光学透镜

    1. 产品简介


    Dialight OPT系列TIR(Total Internal Reflection)光学透镜是一种专为高功率LED设计的光学组件,旨在提供高效的光输出。这些透镜具有不同的输出角度,适用于多种应用,如投射灯、墙壁洗光、建筑照明和一般照明等。该系列产品包括不同角度(10°、25°、40°、60°、80°及10 x 45°)的透镜,能够满足各种特定的光效需求。

    2. 技术参数


    - 输出角度:
    - OPT-0010-014F: 10度
    - OPT-0025-014F: 25度
    - OPT-0040-014F: 40度
    - OPT-0060-014F: 60度
    - OPT-0080-014F: 80度
    - OPT-1045-014F: 10 x 45度
    - 透镜尺寸:
    - 直径:21.3mm
    - 高度:12.45mm
    - 光学传输:
    - 波长范围:400nm至900nm
    - 传输率:>90%
    - 透镜材料:
    - PMMA(聚甲基丙烯酸甲酯)
    - 燃烧等级:
    - HB
    - 工作温度范围:
    - -40°C 至 +70°C (-40°F 至 +158°F)

    3. 产品特点和优势


    - 高透射率:>90% 的传输效率确保光能的最大利用。
    - UL认证材料:透镜采用UL认证的材料,保证安全可靠。
    - 预先安装:透镜预装在支架内,并用胶带固定,方便安装。

    4. 应用案例和使用建议


    Dialight OPT系列广泛应用于多种灯具和照明系统中,如投射灯、墙壁洗光、建筑照明等。具体应用如下:
    - 投射灯:可实现精确的定向光照。
    - 墙壁洗光:营造柔和均匀的光线效果。
    - 建筑照明:增强建筑物的整体视觉效果。
    使用建议:
    - 确保在安装时佩戴手套以防止皮肤油脂污染透镜。
    - 如需清洁,使用温和的肥皂水和软布擦拭。

    5. 兼容性和支持


    该系列透镜与多种品牌和型号的高功率LED兼容,包括Cree XPE、Cree XPE2、Cree XP-G3 和 Nichia NVSL219C。Dialight公司提供了详细的技术文档和支持,帮助用户正确安装和使用产品。

    6. 常见问题与解决方案


    - Q: 安装过程中如何避免损坏透镜?
    - A: 在安装时应佩戴手套,以防手上的油脂污染透镜表面。如有必要,可用温和的肥皂水和软布轻轻擦拭。

    - Q: 如何保持透镜的最佳光学性能?
    - A: 避免使用酒精等化学溶剂清洁,以免损害透镜表面。仅使用温和的肥皂水和软布进行清洁。

    7. 总结和推荐


    Dialight OPT系列TIR光学透镜以其高透射率、优异的材料选择和简便的安装方式成为市场上颇具竞争力的产品。这些透镜不仅具备卓越的光学性能,还能适应广泛的环境条件。因此,对于需要高效、可靠照明解决方案的应用场合,强烈推荐使用Dialight OPT系列TIR光学透镜。

OPT1045014F参数

参数
显示颜色 -
视角 10°~45°
透镜类型 透明
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
安装方式 黏合安装
包装方式 托盘

OPT1045014F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

OPT1045014F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT OPT1045014F OPT1045014F数据手册

OPT1045014F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.476 ¥ 29.3719
10+ $ 2.2933 ¥ 19.3781
25+ $ 1.9323 ¥ 16.328
50+ $ 1.5508 ¥ 13.104
100+ $ 1.289 ¥ 10.8918
500+ $ 1.2171 ¥ 10.2841
库存: 114
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.37
