6531403103F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带圆顶 蓝色 卡入式安装,导线安装,按扣安装,面板安装
供应商型号: 350-4436-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 6531403103F

6531403103F概述

    653 Series LED Panel Mount Indicators 技术手册解析

    产品简介

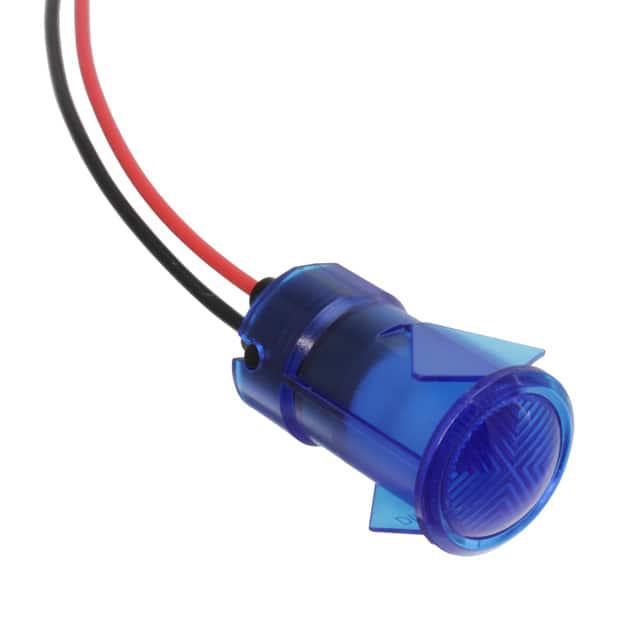

    产品类型:14毫米卡扣式面板安装指示灯
    主要功能:通过发光二极管(LED)显示状态信息,适用于各种工业控制和信号指示需求
    应用领域:包括但不限于主电源指示、远程电源指示、状态指示、维护和警告指示以及仪器仪表等

    技术参数


    - 安装孔径:0.579英寸(14.7毫米)
    - 最大面板厚度:0.138英寸(3.5毫米)
    - 电气连接:5英寸导线引脚
    - 工作电压:12伏直流(VDC)和24伏直流(VDC),无需电阻
    - 操作温度:-20°C到+80°C(-4°F到+176°F)
    - 存储温度:-20°C到+80°C(-4°F到+176°F)
    - 光强度:红灯845毫烛光(mcd),绿灯600 mcd,黄灯465 mcd,蓝灯390 mcd
    - 电流消耗:12VDC下为20毫安(mA),24VDC下为80毫安(mA)
    - 材料:聚碳酸酯外壳,22AWG导线
    - 认证:RoHS合规

    产品特点和优势


    1. 柔性触点设计:允许面板厚度范围从0.7毫米到3.5毫米之间灵活安装,极大地提高了安装的便利性。
    2. 高亮度LED:在不同颜色下提供显著的视觉效果,适合各种环境下的信号指示。
    3. 宽温度范围:能够在极端条件下可靠运行,增加了产品适应性。
    4. 易于安装:简单直观的安装方式和预装的导线,使得安装过程变得非常方便快捷。

    应用案例和使用建议


    这些LED指示灯广泛应用于工业控制、电气系统和其他需要状态指示的应用场合。例如,在一台机械设备上安装此类指示灯来表示机器的工作状态,可以显著提高操作效率和安全性。另外,由于它们具有良好的耐用性和可靠性,也非常适合用于户外应用。
    使用建议:
    - 在选择指示灯时,根据具体应用的需求考虑合适的电压选项。
    - 确保安装时面板的厚度符合规定,以确保正确固定和稳定。
    - 在某些恶劣环境中使用时,建议添加额外的防护措施。

    兼容性和支持


    该系列产品支持广泛的电压选项(12VDC和24VDC),与大多数电气系统兼容。厂商提供了详尽的技术支持和服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q: 如何确定是否需要添加额外的防护措施?
    - A: 如果设备将在室外或暴露于其他恶劣环境中使用,则应考虑添加额外的防护措施。

    - Q: 如何正确安装该系列指示灯?
    - A: 首先确认安装孔的尺寸和面板厚度符合要求,然后按照产品手册的指导进行安装。

    总结和推荐


    总体来看,653系列LED面板安装指示灯是一款功能强大且灵活的指示设备。它不仅具有出色的性能参数和广泛的适用范围,还具备易安装和高可靠性的特点。针对不同的应用场景,这款产品能够提供卓越的状态指示功能。因此,强烈推荐在各种工业控制和信号指示项目中采用这一产品。

6531403103F参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 蓝色
视角 -
透镜类型 -
Vf-正向电压 12V
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装
