OPC12COL

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 13° 圆形 透明 黏合安装 11.5mm(长度)*3.8mm(高度)
供应商型号: 350-2444-ND
供应商: Digi-Key
标准整包数: 1

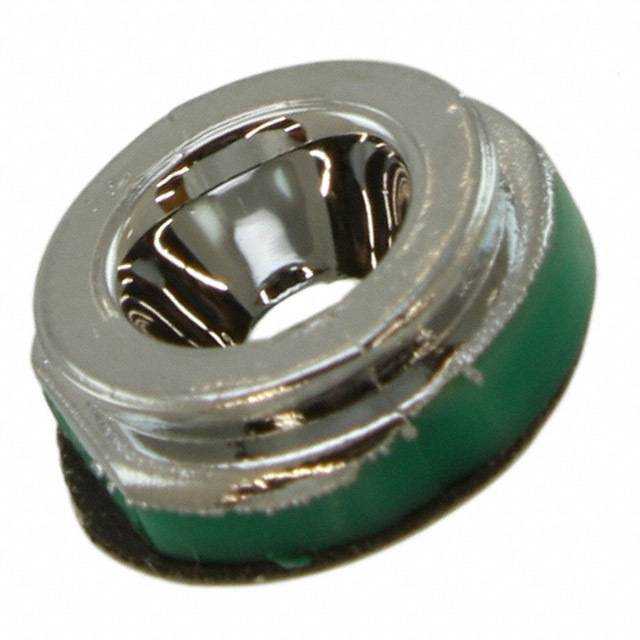

DIALIGHT 发光二极管 OPC12COL

OPC12COL概述


    产品简介


    本文将介绍一款由Dialight公司生产的反射光学元件,专为LED阵列设计。这种光学元件通过其独特的机械尺寸、便捷的安装方式以及广泛的适用性,使其在多种照明应用中表现出色。主要适用于聚光灯、泛光灯和装饰照明,同时也适合RGB颜色混合应用。该产品的设计旨在满足高密度LED阵列的需求,提供出色的照明效果和稳定的性能。

    技术参数


    | 参数 | 描述 |

    | 尺寸(直径) | "Spot"版本:11.5mm (0.453")
    "Wide"版本:9.7mm (0.382") |
    | 高度 | "Spot"版本:10.0mm (0.394")
    "Wide"版本:3.8mm (0.142") |
    | 顶部直径 | "Spot"版本:11.5mm (0.453")
    "Wide"版本:9.7mm (0.382") |
    | 基部直径 | 11.2mm (0.433") |
    | 工作温度 | -40°C 到 +120°C (-40°F到+248°F) |
    | 发射角 | "Spot"版本:7°
    "Wide"版本:13° |
    | 测试标准 | 振动测试:Class A,温度循环,20次12分钟周期,5-200Hz@4.2g 三轴;冲击测试:10g 11ms 三轴 |

    产品特点和优势


    这款光学元件具备多个显著的特点和优势:
    - 小巧轻便:直径仅为11.5mm,非常适合紧密排列的LED阵列,极大地节省空间。
    - 易于安装:自带粘合背胶,能够在广泛的温度范围内(-40°C到+120°C)保持良好粘合力。
    - 自动对准:集成自动对准功能,确保安装的准确性和一致性。
    - 适应性强:支持不同型号的LED,如Luxeon Rebel和Cree XPC, XPE, XPG,满足多样化的应用需求。
    - 兼容多种标准:粘合剂符合ESK-M3G162, WSK-3G184-A4(福特汽车),RES22LA06 type 2(罗孚)等多种标准。

    应用案例和使用建议


    这款光学元件广泛应用于聚光灯、泛光灯和装饰照明。在实际应用中,可根据具体需求选择合适的版本,例如在需要精确光束控制的场景下选择“Spot”版本,在需要更宽广光线覆盖的场景下选择“Wide”版本。
    为了获得最佳效果,建议按照手册中的指示正确安装,并确保LED光源与光学元件的匹配性。此外,在极端环境下使用时,需特别关注温度变化可能带来的影响。

    兼容性和支持


    该光学元件可以兼容多种品牌的LED光源,包括Luxeon Rebel和Cree XPC, XPE, XPG系列。Dialight公司提供了丰富的技术支持,包括文档下载、在线咨询和技术指导等,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 问:安装过程中粘合剂失效怎么办?
    答:请确认粘合剂表面清洁无尘,必要时重新清洁后再次安装。若问题仍然存在,建议联系Dialight的技术支持团队获取进一步的帮助。

    2. 问:如何确定适合的光学元件版本?
    答:根据实际应用需求选择合适版本。若不确定,可参考手册中的光强度分布图表或咨询工厂技术支持以获取更多详细信息。

    总结和推荐


    总体而言,这款由Dialight公司生产的反射光学元件凭借其紧凑的设计、易于安装的特点及广泛的兼容性,在LED照明应用领域具有明显的优势。无论是对于制造商还是终端用户,这都是一个值得考虑的选择。建议用户在采购前仔细阅读手册,确保产品能完美契合具体应用需求。

OPC12COL参数

参数
波长 -
测试电流 -
显示颜色 透明
视角 13°
透镜类型 -
Vf-正向电压 -
透镜形状 圆形
长*宽*高 11.5mm(长度)*3.8mm(高度)
安装方式 黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPC12COL厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

OPC12COL数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT OPC12COL OPC12COL数据手册

OPC12COL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0015 ¥ 25.3627
10+ $ 1.9625 ¥ 16.4235
100+ $ 1.5162 ¥ 12.6888
500+ $ 1.3198 ¥ 11.0453
1000+ $ 1.2558 ¥ 10.5097
4000+ $ 1.1558 ¥ 9.6725
8000+ $ 1.117 ¥ 9.348
库存: 2397
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.36
