5580302023F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 585nm 60° 5V 圆形,带圆顶 扩散 黄色 卡入式安装,导线安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: 350-2964-ND
供应商: Digi-Key
标准整包数: 1

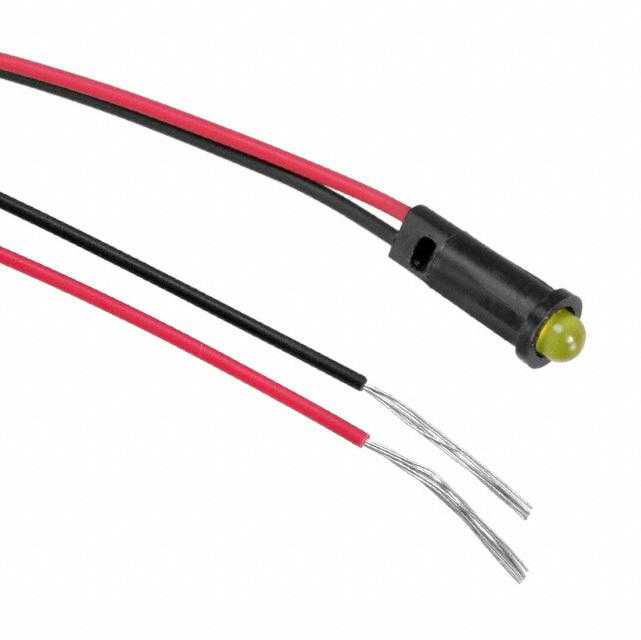

DIALIGHT 发光二极管 5580302023F

5580302023F概述

    电子元器件技术手册:558系列LED指示灯

    产品简介


    Dialight公司的558系列LED指示灯是一款专为多种应用场景设计的高性能产品。它提供单色LED和双色LED两种类型,适用于风扇托盘组件、数据中心基础设施(服务器和存储)、网络设备(交换机和路由器)、存储网络硬件(光纤通道主机总线适配卡)以及下一代无线基础设施等多种场合。该系列指示灯利用AlInGaP和InGaN技术,确保高亮度显示,并且集成了电阻,方便用户使用。

    技术参数


    - 电压选项:1.8 – 3.3 VDC 典型值,5VDC 典型值(包含电阻)
    - 操作温度范围:-40 °C 至 +85 °C
    - 存储温度范围:-55 °C 至 +100 °C
    - 安装孔尺寸:0.155 – 0.158 英寸(3.94 – 4.01 mm)
    - 最大面板厚度:0.031 – 0.062 英寸(0.787 – 1.57 mm)
    - 安装扭矩:无限制
    - 封装材料:Valox UL94V-0 级别
    - 电气连接:直终端用于绕线或26 AWG导线引脚
    - 认证与评级:符合RoHS标准

    产品特点和优势


    - 高亮度:采用AlInGaP和InGaN技术,确保在任何环境下都有优异的亮度表现。
    - 集成电阻:内置电阻简化电路设计,减少外部元件需求。
    - 多颜色选择:提供红、绿、黄、橙、蓝和白等多种颜色选择,满足不同应用需求。
    - 广泛的温度范围:能在极端环境中正常工作,保证了可靠性。
    - RoHS合规:符合环保要求,便于全球销售。

    应用案例和使用建议


    Dialight 558系列LED指示灯广泛应用于数据中心、网络设备及各种测试仪器。例如,在风扇托盘组件中,LED指示灯可以显示设备的工作状态,帮助运维人员快速判断系统健康状况。在数据中心中,它们可以用作服务器和存储设备的状态指示,提供实时监控。
    使用建议:
    - 在高亮度应用中选择具有较高亮度级别的LED。
    - 考虑安装孔的尺寸和面板厚度,确保正确安装。
    - 在极端环境下,建议使用宽温范围的LED型号以提高稳定性。

    兼容性和支持


    该系列产品支持多种终端和连接器选项,如Samtec IPD1-05-S-K和Samtec CC79L-2630-01-S。对于需要特定连接器或终端的情况,可按需定制。厂商提供了详细的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:安装过程中发现LED指示灯不亮。
    - 解决方案:检查接线是否正确,确保电源电压在规定的范围内。
    - 问题:长时间使用后LED亮度下降。
    - 解决方案:可能是因为温度过高,建议降低工作环境温度或选择耐高温的LED型号。
    - 问题:无法确定正确的安装孔尺寸。
    - 解决方案:查阅产品手册或联系厂商获取详细的安装指南。

    总结和推荐


    Dialight 558系列LED指示灯凭借其高亮度、高可靠性及广泛的适用性,在众多应用领域表现出色。它不仅在数据中心、网络设备及测试仪器中广泛应用,还在其他众多行业中展现出了强大的竞争力。因此,强烈推荐使用该产品以提升系统的可靠性和性能。
    综上所述,Dialight 558系列LED指示灯是一款性能卓越、适用广泛的电子元器件,特别适合在复杂应用环境中使用。如果您正在寻找一款既可靠又高效的LED指示灯,Dialight 558系列无疑是您的最佳选择。

5580302023F参数

参数
视角 60°
透镜类型 扩散
Vf-正向电压 5V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 -
显示颜色 黄色
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5580302023F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5580302023F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5580302023F 5580302023F数据手册

5580302023F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.852 ¥ 24.0994
10+ $ 1.8668 ¥ 15.6228
100+ $ 1.439 ¥ 12.043
500+ $ 1.2507 ¥ 10.4665
1000+ $ 1.1893 ¥ 9.9526
2000+ $ 1.1373 ¥ 9.5175
5000+ $ 1.0806 ¥ 9.0433
库存: 589
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.09
