首页  >  产品百科  >  51513020700F

51513020700F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带圆顶 透明 压入式,面板安装 2.74mm*2.74mm*2.74mm
供应商型号: 350-3740-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 51513020700F

51513020700F概述

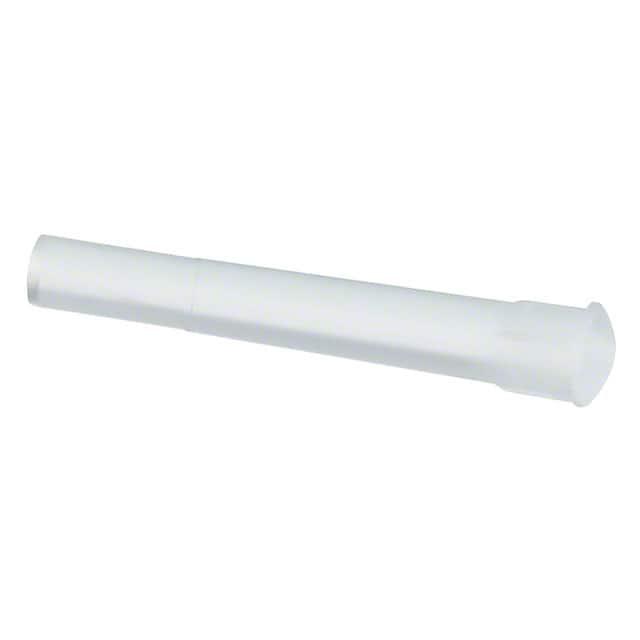

    Dialight Optopipe® 面板安装型光管:全面解析

    1. 产品简介


    Dialight Optopipe® 面板安装型光管是专为指示灯设计的高端组件,特别适用于需要高可视性的电子产品。这种光管通过提供清晰的光信号,增强用户对产品状态的感知。Optopipe® 可以安装在面板上,通过将电路板上的光源投射到面板表面,从而实现指示功能。它们具有多种长度和透镜形状,可以适应不同的应用需求。

    2. 技术参数


    Dialight Optopipe® 的主要技术参数如下:
    - 长度范围:从 0.125 英寸(3.2 毫米)到 1.200 英寸(30.48 毫米)不等。
    - 透镜样式:包括平透镜(Flat)、凸透镜(Convex)和半球形透镜(Domed),以满足不同视角需求。
    - 安装方式:通过按压式安装,适合直径为 0.115 英寸(2.92 毫米)的孔,面板厚度最小为 0.030 英寸。
    - 材料:由符合 ROHS 标准的 UL94-V0 级水清聚碳酸酯制成,氧指数为 35%。
    - 光源:由表面贴装 LED 通过光子发射产生光线,而不是辐射热源。
    - 电气特性:低电压和低功耗设计。

    3. 产品特点和优势


    - 多样化选择:提供了多种长度和透镜形状,适应各种应用需求。
    - 易于安装:通过按压式安装,无需焊接或其他复杂操作,安装简便快捷。
    - 高性能材料:使用符合 ROHS 标准的 UL94-V0 级水清聚碳酸酯,确保耐用性和安全性。
    - 高效能:低电压和低功耗设计,减少能源消耗。
    - 广泛兼容性:与 Dialight 表面贴装 LED 配套使用时表现最佳。

    4. 应用案例和使用建议


    Optopipe® 面板安装型光管常用于需要指示灯的应用场合,如家电、工业控制面板、医疗设备等。以下是一些具体的应用案例和使用建议:
    - 家电控制面板:适用于洗衣机、微波炉等家电的控制面板,以指示运行状态或故障信息。
    - 工业控制面板:可用于工业设备的操作界面,显示机器的工作状态。
    - 汽车仪表盘:适用于车内各种指示灯,提升驾驶安全性和用户体验。
    使用建议:
    - 在安装前确保面板上的安装孔尺寸合适,并且边缘平整无毛刺。
    - 根据实际应用需求选择合适的长度和透镜形状,以获得最佳的视觉效果。
    - 确保安装时按压均匀,避免安装偏斜影响指示效果。

    5. 兼容性和支持


    - 兼容性:Optopipe® 面板安装型光管与 Dialight 表面贴装 LED(PLCC-2 和 PLCC-4)配套使用时表现最佳。
    - 技术支持:Dialight 提供详尽的技术文档和支持服务,帮助客户更好地了解和使用产品。

    6. 常见问题与解决方案


    - Q:安装过程中透镜破裂怎么办?
    - A:如果透镜破裂,请停止安装并更换新的部件。检查安装工具和手法是否正确。
    - Q:光信号弱或不均匀怎么办?
    - A:检查 LED 的功率和型号是否匹配。确保透镜和安装孔对齐,避免偏移或扭曲。
    - Q:透镜容易刮花吗?
    - A:尽管透镜采用高硬度材料,但在安装过程中仍需小心操作。避免使用硬物直接接触透镜表面。

    7. 总结和推荐


    Dialight Optopipe® 面板安装型光管以其多样化的选择、便捷的安装和高性能材料,在众多应用领域展现出色的表现。尤其适合需要清晰指示功能的产品。推荐在需要高可靠性和美观性的应用场合中选用。
    通过本篇详细介绍,希望读者能更全面地了解 Dialight Optopipe® 面板安装型光管的优势和使用方法,从而做出更明智的选择。

51513020700F参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
长*宽*高 2.74mm*2.74mm*2.74mm
安装方式 压入式,面板安装
零件状态 在售
包装方式 散装

51513020700F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

51513020700F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 51513020700F 51513020700F数据手册

51513020700F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 12.1469
10+ $ 0.837 ¥ 7.0727
100+ $ 0.5546 ¥ 4.5965
500+ $ 0.4559 ¥ 3.7781
1000+ $ 0.4256 ¥ 3.5268
2000+ $ 0.4007 ¥ 3.3209
5000+ $ 0.3746 ¥ 3.1045
10000+ $ 0.3589 ¥ 2.9746
25000+ $ 0.3424 ¥ 2.838
库存: 1901
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.14
