5561703304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带平顶 扩散,透明 黄色 螺纹安装,面板安装
供应商型号: 350-2733-ND
供应商: Digi-Key
标准整包数: 1

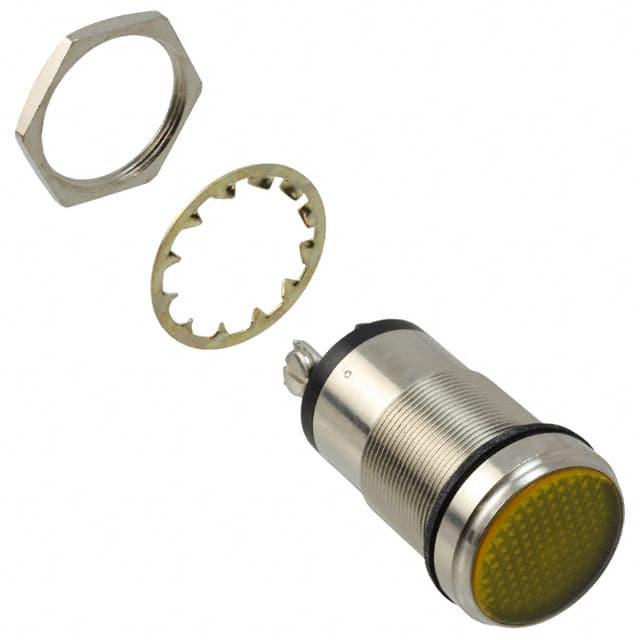

DIALIGHT 发光二极管 5561703304F

5561703304F概述

    556系列标准面板安装指示灯:产品概述与技术手册

    产品简介


    556系列标准面板安装指示灯是一款高度耐用且多功能的LED指示灯,适用于各种户外及室内环境。该系列产品采用InGaN(氮化铟镓)和AlInGaP(铝铟镓磷)技术,提供卓越的光输出效果。它们主要用于仪表板、安全应用、交通运输(如铁路、公交和航空)、自动售货机、游戏设备、车道控制以及显示屏照明等领域。这些指示灯不仅能够在恶劣环境下可靠运行,还能满足不同电压和电流需求。

    技术参数


    556系列LED指示灯的技术规格如下:
    - 机械信息:
    - 安装孔径:1.0英寸(25.4毫米)
    - 面板最大厚度:平面为0.600英寸(15.24毫米),拱顶为0.187英寸(4.27毫米)
    - 安装扭矩:40英寸磅
    - 电气信息:
    - 电压选项:12至125伏直流(无需电阻器),125伏和230伏交流
    - 操作温度范围:-30°C至+85°C(-22°F至+185°F)
    - 存储温度范围:-40°C至+100°C(-40°F至+212°F)
    - 电气连接方式:6-32号螺丝端子
    - 材料信息:
    - 外壳:黄铜,镀白镍或黑镍
    - 引脚:黄铜,热浸焊锡(符合MIL-F-14072D、M258、类型II标准)
    - 镜片材质:透明聚碳酸酯(UL 94V-0等级)
    - 锁紧垫圈:磷青铜,镀白镍或黑镍
    - 螺母:黄铜,镀白镍或黑镍

    产品特点和优势


    - 高亮度和长寿命:使用InGaN和AlInGaP技术,确保最佳光输出和长期稳定运行。
    - 耐候性强:符合IP66防护等级和NEMA 4X标准,能够在极端环境中稳定工作。
    - 广泛适用性:具有多种颜色选择,涵盖常见的红、绿、蓝、黄等,适应不同应用场景。
    - 兼容性好:通过UL认证并RoHS合规,适合在全球范围内使用。

    应用案例和使用建议


    应用案例:
    - 一个典型的使用案例是在地铁系统中用于车厢内部和站台的安全指示。在这样的环境中,灯具需要能够承受极端的温湿度变化,并且必须足够耐用以应对频繁的振动和冲击。
    使用建议:
    - 确保安装时面板厚度不超过规定的最大值,以避免影响灯具的安装稳定性。
    - 在高湿度或高温环境下使用时,要特别注意保持良好的通风条件,以防止过热。
    - 对于不同应用场景,选择合适的电压和电流,以达到最佳的显示效果。

    兼容性和支持


    556系列LED指示灯设计有标准的电气连接接口,易于与其他电子元件或设备进行集成。此外,制造商提供了详尽的产品文档和技术支持服务,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题1:灯具出现闪烁现象。
    - 解决方案:检查电源是否稳定,或者重新安装灯具,确保接触良好。
    - 问题2:灯具不亮。
    - 解决方案:确认电源接线无误,检查是否存在短路或其他故障。
    - 问题3:灯具亮度不足。
    - 解决方案:检查灯具的型号和配置,确认是否选择了适当的电压和电流。

    总结和推荐


    556系列标准面板安装指示灯凭借其卓越的性能、广泛的适用性和长久的使用寿命,在各种严苛的应用环境中表现出色。无论是仪表盘还是安全应用,它都能提供可靠而高效的视觉指示。考虑到其优异的品质和广泛的应用范围,强烈推荐给需要高性能LED指示灯的用户。

5561703304F参数

参数
视角 -
透镜类型 扩散,透明
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 盒装,散装

5561703304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5561703304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5561703304F 5561703304F数据手册

5561703304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.4096 ¥ 363.2841
10+ $ 35.5753 ¥ 297.7206
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 363.28
