655-2303-103F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带圆顶 黄色 卡入式安装,按扣安装,面板安装
供应商型号: 655-2303-103F
供应商: 云汉优选
标准整包数: 1

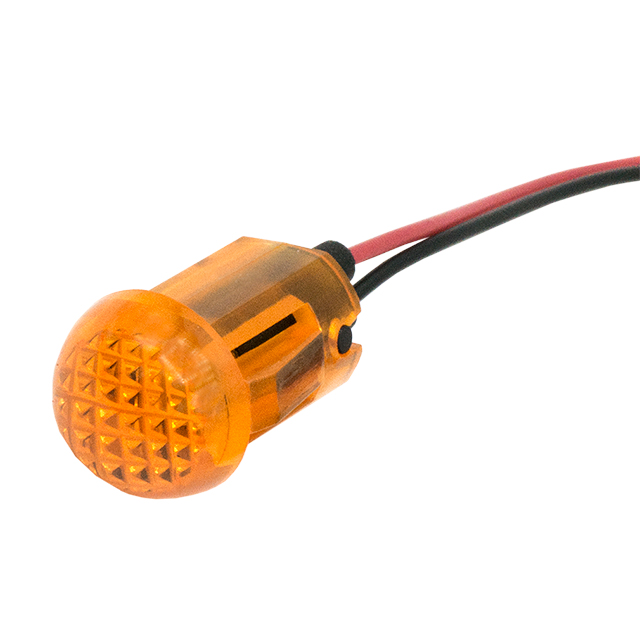

DIALIGHT 发光二极管 655-2303-103F

655-2303-103F概述

    # 655系列LED面板指示灯技术手册

    产品简介


    655系列LED面板指示灯是专为各种应用场景设计的半英寸插入式面板指示灯,适用于多种行业。这些指示灯的主要用途包括主电源指示、远程电源指示、状态指示、维护及警告指示以及仪器仪表的显示。其小巧的设计使其能够方便地安装于面板上,从而提供清晰可靠的视觉反馈。

    技术参数


    尺寸
    - 平面透镜:直径0.63英寸(16毫米)
    - 凸面透镜:直径0.55英寸(14毫米)
    - 线长:平面透镜0.358英寸(9.1毫米),凸面透镜0.591英寸(15.0毫米)
    - 镜片高度:平面透镜1.535英寸(±0.04英寸,39毫米±1.0毫米);凸面透镜0.367英寸(9.3毫米)
    指示灯电气规格
    - 工作电压:12VDC和24VDC
    - 工作电流:红、绿、黄、蓝各颜色不同(具体数值参见订购信息)
    - 亮度:红、绿、黄、蓝各颜色不同(具体数值参见订购信息)
    - 操作温度:-20°C至+85°C(-4°F至+185°F)
    - 存储温度:-20°C至+85°C(-4°F至+185°F)
    安装及连接
    - 面板孔径尺寸:0.50英寸(12.7毫米)
    - 最大面板厚度:凸面透镜0.138英寸(3.5毫米);平面透镜0.216英寸(5.5毫米)
    - 电气连接:焊接端子(仅平面透镜),线缆引线
    - 外壳材料:聚碳酸酯
    - 端子材料:黄铜—镍镀层(仅平面透镜)
    - 线缆规格:平面透镜18AWG,凸面透镜26AWG
    认证
    - 符合RoHS标准

    产品特点和优势


    655系列LED面板指示灯具有以下独特的优势:
    - 多功能适用性:适用于广泛的工业和商业应用,包括主电源指示、远程电源指示等。
    - 耐用可靠:聚碳酸酯外壳和镍镀层端子保证了产品在各种环境下的耐用性和可靠性。
    - 高可见度:采用优质LED光源,确保指示灯在各种光线条件下都能提供清晰可靠的指示。
    - 易安装:设计精巧,安装简便,适合快速部署和更换。

    应用案例和使用建议


    应用案例
    - 主电源指示:用于监控主电源的状态,提供即时反馈。
    - 远程电源指示:可用于远程操作的系统,通过指示灯监控远程电源状态。
    - 维护及警告指示:用于提醒维护需求或警告操作人员潜在的危险。
    使用建议
    - 在选择指示灯时,请根据实际应用的需求选择适当的电压和颜色。例如,绿灯通常用于表示正常运行状态,而红灯则用于警告或错误状态。
    - 确保正确安装并固定好指示灯,以防止振动导致松动。

    兼容性和支持


    655系列LED面板指示灯与市场上常见的电气设备兼容,适用于大多数工业标准。厂商提供详尽的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    常见问题
    1. 指示灯不亮:可能是由于接线错误或供电电压不正确。请检查接线并确认供电电压是否符合要求。
    2. 亮度不够:检查是否安装在合适的面板厚度内,并确保没有遮挡物影响光线传播。
    解决方案
    1. 重新检查接线和电压:确保正确连接并验证电压是否符合规格。
    2. 调整安装位置:确保安装在允许的最大面板厚度内,避免被遮挡。

    总结和推荐


    655系列LED面板指示灯凭借其多功能性、可靠性和易用性,在众多应用中表现出色。适用于各种工业和商业场景,如工厂自动化、楼宇控制系统和医疗设备等。强烈推荐在需要可靠指示和状态监控的应用中使用这款产品。

655-2303-103F参数

参数
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 -
透镜类型 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

655-2303-103F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

655-2303-103F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 655-2303-103F 655-2303-103F数据手册

655-2303-103F封装设计

查看详情并下载
Symbol
Footprint
3D Model
