5552008F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 650nm 40° 24V 圆形,带圆顶 透明 红色 通孔安装 2.03mm*2.03mm*2mm
供应商型号: 350-1714-ND
供应商: Digi-Key
标准整包数: 1

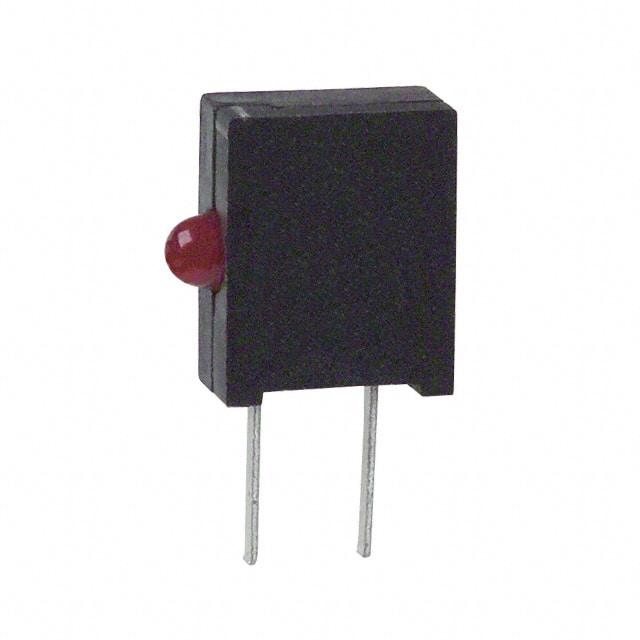

DIALIGHT 发光二极管 5552008F

5552008F概述

    概览

    产品简介


    Dialight公司的555系列电路板指示灯(CBI)是一系列高性能LED指示灯,广泛应用于各种电子设备中。这些LED指示灯以其独特的设计和卓越的功能,为工程师们提供了在不同环境中都能可靠工作的优质选择。
    主要功能
    - 提供红、绿、黄三色光输出
    - 集成了电阻,可直接与电源连接,简化了安装过程
    - 高对比度的黑色外壳,满足UL 94 V-0等级标准
    - 精确的电流和电压控制,确保在各种环境下均能稳定工作
    - 独特的PCB孔位设计,便于清洁并提高散热效率
    应用领域
    这些LED指示灯广泛应用于各种工业控制系统、消费电子产品、医疗设备和通信系统中。它们可以作为状态指示、故障报警或信号传输的工具,在各个行业中发挥重要作用。

    技术参数


    | 特性 | 参数 |

    | 峰值电流(mA) | 250 |
    | 正向电流(mA) | 40(通用型),25(其他型号) |
    | 脉冲宽度 | 1 µs |
    | 工作温度范围 | -55°C至+100°C |
    | 存储温度范围 | -55°C至+100°C |
    | 功率耗散 | 80 mW(通用型) |
    | 引脚排列 | 2.54mm中心线 |
    | 光通量(mcd) | 0.6至1.9 |
    | 反向电压 | ≥3V |
    | 视角 | 40° |

    产品特点和优势


    - 多个CBI能够形成水平LED阵列,间距为2.54mm(0.100英寸)
    - 高对比度和UL 94 V-0等级的黑色外壳增强了视觉识别能力
    - 高温指数和聚合物含量确保材料在极端条件下的稳定性
    - SMT焊接技术符合MIL-STD-202F标准,保证了长期的可靠性和耐用性
    - 直接观察能力符合IEC 825-1和EN-60825-1标准

    应用案例和使用建议


    这些CBI常用于机械设备的状态监控,其中红色指示灯表示警告,绿色指示灯表示正常运行,黄色指示灯则表示需要检查。例如,在工业自动化控制系统中,当某个关键组件出现故障时,相应的指示灯会亮起以提醒操作员进行处理。
    为了确保最佳性能,在安装过程中应考虑LED的视距和环境光线干扰。此外,如果指示灯用于频繁切换的场合,应适当降低驱动电流以延长使用寿命。

    兼容性和支持


    555-2xxx系列LED指示灯与555-4xxx四单元模块兼容,简化了集成过程。Dialight公司还提供了一系列技术支持和服务,包括详细的安装指南、技术咨询及保修服务,帮助客户顺利实施项目。

    常见问题与解决方案


    1. 问题:LED亮度不足

    解决方案:检查供电电压是否符合要求,确保驱动电流在额定范围内。

    2. 问题:长时间使用后变暗

    解决方案:适当调整驱动电流,避免过热,同时定期检查接线情况。
    3. 问题:指示灯无法点亮

    解决方案:确认LED是否正确安装,无短路或断开连接现象;同时检查外部电路是否正常。

    总结和推荐


    555系列电路板指示灯在设计上充分考虑了用户需求,不仅具备出色的性能表现,还在材料选择和制造工艺上精益求精。其高可靠性、易用性和良好的兼容性使其成为众多工业和消费电子产品中的优选。对于追求高品质、高效率的制造商来说,这款产品无疑是一个值得信赖的选择。

5552008F参数

参数
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 650nm
测试电流 -
显示颜色 红色
视角 40°
透镜类型 透明
长*宽*高 2.03mm*2.03mm*2mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5552008F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5552008F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5552008F 5552008F数据手册

5552008F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4265 ¥ 20.5039
10+ $ 1.5725 ¥ 13.1597
100+ $ 1.2024 ¥ 10.063
500+ $ 1.0393 ¥ 8.6974
1000+ $ 0.986 ¥ 8.252
2000+ $ 0.941 ¥ 7.8747
5000+ $ 0.8918 ¥ 7.4633
10000+ $ 0.8612 ¥ 7.2074
库存: 945
起订量: 1 增量: 1
