6561008304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带平顶 透明 白色 面板安装
供应商型号: 350-4168-ND
供应商: Digi-Key
标准整包数: 1

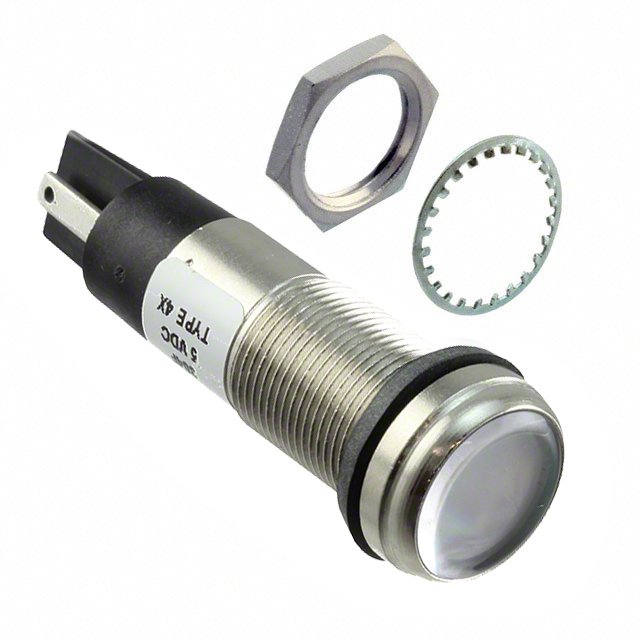

DIALIGHT 发光二极管 6561008304F

6561008304F概述

    656系列高亮度LED面板安装指示灯技术手册

    1. 产品简介


    656系列高亮度LED面板安装指示灯是一款广泛应用于多种场景的电子元器件。该产品具有出色的亮度和稳定性,适用于安全应用、仪器仪表、售卖机/游戏机、显示照明、交通运输(如铁路、公交、航空)等领域。通过提供多种颜色选择和不同电压选项,这款指示灯能够满足各类特定需求。

    2. 技术参数


    - 机械信息
    - 安装孔径:0.500英寸(12.7毫米)
    - 最大面板厚度:0.450英寸(11.43毫米)
    - 安装扭矩:5英寸-磅
    - 规格
    - 电压范围:5至125VDC和125、230VAC(双色:5、12、24VDC)(无需电阻)
    - 工作温度范围:-30°C至+85°C(22°F至+185°F)
    - 储存温度范围:-40°C至+100°C(-40°F至+212°F)
    - 电气连接
    - 快速接线端子:110 Faston快速连接端子或6英寸电线引线
    - 外壳和材料
    - 外壳材质:黄铜,可选白镍或黑镍电镀
    - 镜片材质:透明聚碳酸酯(UL 94V-0认证)
    - 电线引线:18AWG
    - 认证和评级
    - UL1598认证:导线引线——UL认证;终端——UL认可
    - NEMA 4X
    - IP66/IP67防护等级
    - RoHS合规(含6C豁免)

    3. 产品特点和优势


    - 高亮度:656系列LED指示灯采用了透明聚碳酸酯镜片,确保了较高的亮度输出,特别是在低电流条件下也能保持良好的可见度。
    - 高可靠性:能够在广泛的电压和温度范围内稳定工作,具有出色的可靠性和长寿命。
    - 易安装:简单易用的设计使得安装过程变得轻松快捷,适用于各种面板和结构。
    - 多色选择:提供多种颜色选择,满足不同应用场合的需求,增强了视觉识别效果。
    - 环保:RoHS合规且含6C豁免,符合环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 安全应用:用于警告和报警系统,如火灾报警器。
    - 仪器仪表:面板上的状态指示灯,用于实时监控系统运行状态。
    - 售卖机/游戏机:装饰和提示灯,提升用户体验。
    - 显示照明:为显示屏提供背光照明。
    - 交通运输:车辆内部和外部的指示灯。
    使用建议:
    - 根据具体应用选择合适的电压和颜色,以确保最佳的工作效果。
    - 在高湿度或极端温度环境下,需考虑IP防护等级来提高耐久性。
    - 使用适当的安装工具和方法,确保指示灯正确固定并保持良好的电气接触。

    5. 兼容性和支持


    - 兼容性:656系列指示灯与现有的电气系统和标准兼容,可以方便地替换其他类型的指示灯。
    - 支持:制造商提供详细的安装指南和技术支持,帮助客户顺利安装和使用产品。

    6. 常见问题与解决方案


    - Q: 指示灯无法正常点亮怎么办?
    - A: 检查电源电压是否符合要求,确保正确的接线和连接。
    - Q: 指示灯在高温环境下亮度下降怎么办?
    - A: 确保指示灯处于其额定工作温度范围内,必要时采取散热措施。
    - Q: 如何清洁指示灯表面?
    - A: 使用柔软的干布轻轻擦拭表面,避免使用磨料或溶剂。

    7. 总结和推荐


    综上所述,656系列高亮度LED面板安装指示灯具备高亮度、可靠性强、易于安装和维护等特点,适用于多种复杂环境下的应用需求。其广泛的电压和温度范围、多种颜色选择使其在各个领域都有广泛应用。我们强烈推荐使用该产品,尤其是在需要高效能、高性能指示灯的应用场景中。

6561008304F参数

参数
显示颜色 白色
视角 -
透镜类型 透明
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

6561008304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6561008304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6561008304F 6561008304F数据手册

6561008304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.904 ¥ 173.2419
10+ $ 16.5807 ¥ 137.4127
500+ $ 12.9822 ¥ 107.5901
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
