首页  >  产品百科  >  5580201007F

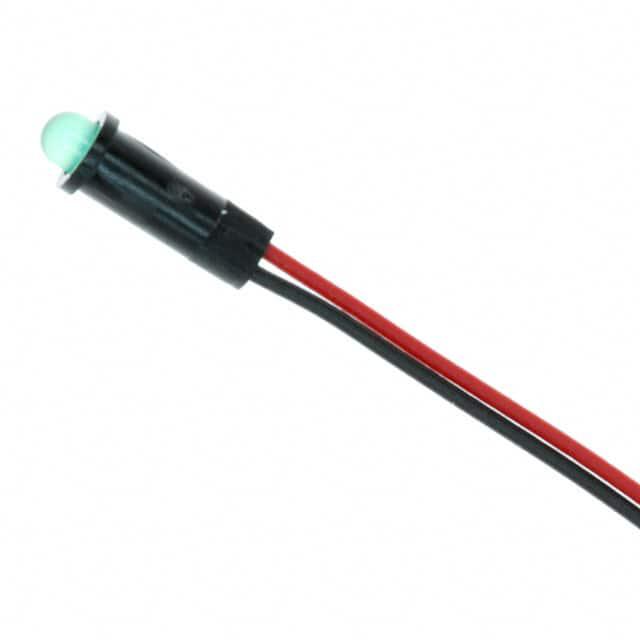

5580201007F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 563nm 40° 2.1V 圆形,带圆顶 散射 绿色 卡入式安装,导线安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: TS-5580201007F
供应商: 海外现货
标准整包数: 100
DIALIGHT 发光二极管 5580201007F

5580201007F概述

    558系列LED指示灯技术手册解析

    一、产品简介


    Dialight公司的558系列LED指示灯专为各种应用场合设计,提供单色及双色选择。该系列产品采用先进的AlInGaP和InGaN技术,确保高亮度显示。产品适用于服务器、存储设备、网络交换机等多种电子设备中,具备出色的可靠性和稳定性。通过集成电阻器,简化了安装过程,提高了使用便捷性。

    二、技术参数


    - 电压选项:典型电压范围为1.8 - 3.3VDC(直流电),通常包含5VDC(含集成电阻器)。
    - 操作温度:-40°C至+85°C(单色LED),部分型号可扩展至-55°C至+100°C(双色LED)。
    - 存储温度:-55°C至+100°C。
    - 电气连接:采用直插式终端,适合线绕(straight terminals for wire wrapping)或26AWG引线。
    - 安装孔尺寸:直径0.155-0.158英寸(3.94-4.01毫米)。
    - 面板厚度:最大0.031-0.062英寸(0.787-1.57毫米)。
    - 封装材料:采用Valox UL94V-0,具有良好的对比度增强效果。

    三、产品特点和优势


    - 高可靠性:适用于极端工作环境,如数据中心、通讯设备等。
    - 多样化的颜色选择:涵盖红、绿、黄、蓝、白等多种颜色。
    - 高亮度:采用AlInGaP和InGaN技术,实现高亮度输出。
    - 简化安装:内置电阻器简化电路设计,降低用户布线复杂度。
    - 兼容性强:符合RoHS标准,易于与其他电子元件集成。

    四、应用案例和使用建议


    558系列LED指示灯广泛应用于数据中心、网络设备和测试仪器等领域。具体建议如下:
    - 在数据中心使用时,建议选择亮度较高的红色或绿色LED,以提高可视性和警示效果。
    - 在测试和测量设备中,可选用蓝色或黄色LED,因其对比度较高,易于区分不同状态。
    - 为延长使用寿命,建议在高温环境下使用时适当降低工作电流。

    五、兼容性和支持


    558系列LED指示灯支持多种连接方式,包括直插式终端和线绕。此外,可根据客户需求定制不同的连接器类型,例如Samtec IPD1-05-S-K。制造商提供全面的技术支持和售后服务,确保用户能够顺利部署和使用该产品。

    六、常见问题与解决方案


    - 问题1:LED指示灯亮度过低
    - 解决方案:检查工作电压是否在正常范围内,必要时调整供电电压。

    - 问题2:LED指示灯频繁闪烁
    - 解决方案:确认是否有外部电磁干扰,尝试屏蔽干扰源或使用EMI滤波器。
    - 问题3:LED寿命短
    - 解决方案:确认工作电流是否超过额定值,长期过载会导致LED损坏。

    七、总结和推荐


    总体而言,Dialight公司的558系列LED指示灯凭借其高性能、高可靠性以及多样化的应用场景,成为众多电子设备的理想选择。尤其适合那些对环境适应性和易用性要求较高的场合。强烈推荐给需要高效、可靠的LED指示灯解决方案的用户。

5580201007F参数

参数
显示颜色 绿色
视角 40°
透镜类型 散射
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 563nm
测试电流 -
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5580201007F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5580201007F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5580201007F 5580201007F数据手册

5580201007F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.1934 ¥ 10.1439
300+ $ 1.14 ¥ 9.69
500+ $ 1.1286 ¥ 9.5931
1000+ $ 1.1058 ¥ 9.3993
2000+ $ 1.083 ¥ 9.2055
5000+ $ 1.0602 ¥ 9.0117
库存: 400
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 2028.78
