首页  >  产品百科  >  5580301023F

5580301023F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 585nm 40° 2.1V 圆形,带圆顶 扩散 黄色 卡入式安装,导线安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: 350-2962-ND
供应商: Digi-Key
标准整包数: 1

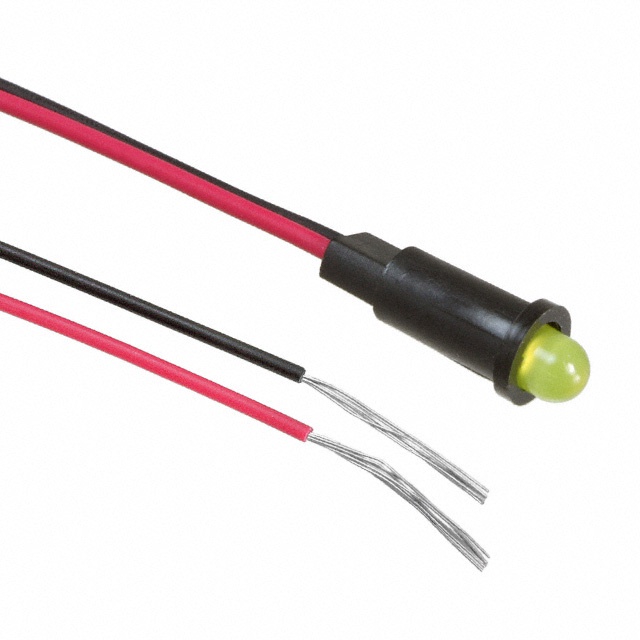

DIALIGHT 发光二极管 5580301023F

5580301023F概述


    产品简介


    Dialight的558系列LED面板安装指示灯是一款适用于多种高亮度应用场合的LED指示灯,采用AlInGaP和InGaN技术制造。这款指示灯具备单色和双色选择,具有内置电阻,并且提供不同的颜色选项,如红、绿、黄、蓝和白等。产品广泛应用于服务器和存储设备、网络设备、无线基础设施、电子测试及测量仪器等多种工业设备中。

    技术参数


    | 参数 | 描述 |

    | 电压选项 | 1.8 – 3.3 VDC典型,5VDC典型(包含电阻) |
    | 工作温度 | -40°C至+85°C(部分型号扩展至-55°C至+100°C) |
    | 峰值波长 | 红:635 nm;绿:565 nm;黄:585 nm;蓝:468 nm;白:Y=0.31,Y=0.32 |
    | 光强典型值 | 红:29 mcd;绿:19 mcd;黄:12.6 mcd;蓝:57 mcd;白:3000 mcd |
    | 最大正向电流 | 12 mA |
    | 最大发光角度 | 60° |
    | 屏蔽孔直径 | 0.190英寸 [4.83 mm] |
    | 安装孔大小 | 0.155–0.158英寸 [3.94–4.01 mm] |
    | 最大面板厚度 | 0.031–0.062英寸 [0.787–1.57 mm] |
    | 直接终端 | 用于线绕接或26 AWG引线 |
    | 耐温范围 | -55°C至+100°C |
    | 认证 | 符合RoHS标准 |

    产品特点和优势


    1. 高亮度显示:采用先进的AlInGaP和InGaN技术,确保在各种环境下都能提供清晰明亮的指示。
    2. 多颜色选择:提供多种颜色的LED选择,满足不同应用需求。
    3. 内置电阻:无需额外电阻即可实现稳定的电流控制,简化设计流程。
    4. 高可靠性:符合RoHS标准,无毒环保,适用于各种严苛环境。
    5. 广泛适用:可应用于各类电子设备,如服务器、网络设备、无线基础设施等。

    应用案例和使用建议


    应用案例
    1. 服务器和存储设备:在数据中心内,通过558系列LED指示灯监控服务器和存储系统的状态。
    2. 网络设备:安装于路由器和交换机上,实时显示设备的工作状态。
    3. 无线基础设施:用于无线基站的设备监控。
    使用建议
    1. 电源管理:确保正确连接电源,避免过载。
    2. 热管理:注意散热,确保良好的工作环境。
    3. 连接稳固:保证LED与电路板的连接牢固,防止松动。

    兼容性和支持


    Dialight的558系列LED产品与多种电线连接器兼容,例如Samtec IPD1-05-S-K和AMP 1-104480-3。此外,厂商提供详尽的技术支持,以确保产品能够在各种应用环境中正常运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查电源连接是否正确,确认电压在工作范围内 |
    | 发光强度不足 | 检查是否需要增加电流或更换高光强型号 |
    | 温度过高 | 检查散热系统,必要时增加散热措施 |
    | 连接松动 | 重新固定连接,确保稳定接触 |

    总结和推荐


    Dialight的558系列LED面板安装指示灯凭借其高亮度显示、多样化的颜色选择和内置电阻的优势,成为一款优秀的电子元件产品。它广泛应用于各种工业设备,具有很高的可靠性和适用性。对于需要高可靠性指示的工业应用场景,我们强烈推荐使用558系列LED指示灯。

5580301023F参数

参数
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 -
显示颜色 黄色
视角 40°
透镜类型 扩散
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5580301023F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5580301023F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5580301023F 5580301023F数据手册

5580301023F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9785 ¥ 25.1683
10+ $ 1.9479 ¥ 16.3017
500+ $ 1.309 ¥ 10.9547
1000+ $ 1.2454 ¥ 10.4226
2000+ $ 1.1916 ¥ 9.972
5000+ $ 1.1329 ¥ 9.4809
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.16
