5988340112F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 592nm 160° 2V 20mA 带圆顶,矩形 透明 无色,黄色 1208 标准安装,贴片安装 3.2mm*1.5mm*1mm
供应商型号: 350-3666-ND
供应商: Digi-Key
标准整包数: 20

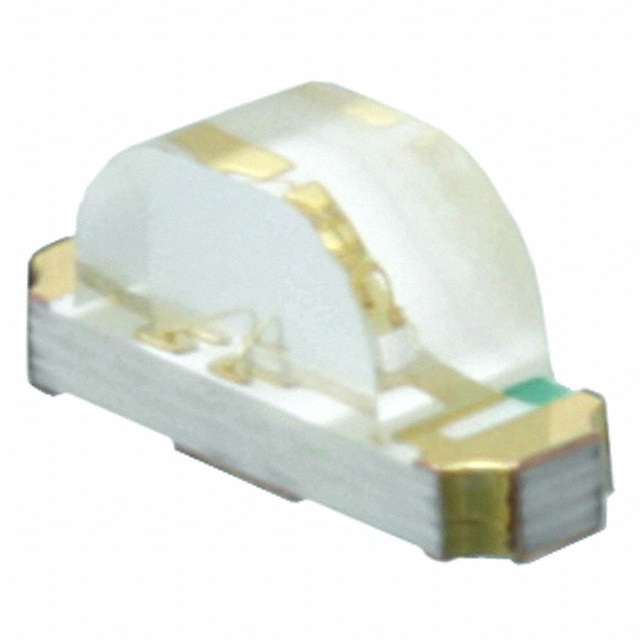

DIALIGHT 发光二极管 5988340112F

5988340112F概述

    电子元器件技术手册:MicroLED® SMD LED

    1. 产品简介


    MicroLED® SMD LED(598系列)是一种单色直角表面贴装LED,尺寸为3.2mm x 1.5mm x 1.0mm。这些LED适用于多种应用领域,如指示灯、背光、显示设备以及各种消费电子产品。它们具有卓越的光电性能和可靠性,确保在不同环境下的稳定运行。

    2. 技术参数


    - 尺寸: 3.2mm x 1.5mm x 1.0mm
    - 颜色选项: 红色、红色橙色、橙色、黄色、黄绿色、绿色、蓝色
    - 封装方式: 8mm带式包装,每卷7英寸,包含3000个LED,或者每20个LED一排
    - 焊接参数:
    - 表面贴装温度: 最大300°C,时间不超过3秒
    - 手工焊接温度: 最大300°C,时间不超过3秒
    - 电气特性:
    - 峰值脉冲正向电流: 60mA(蓝色)至100mA(其他颜色)
    - 反向电压: 5V
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 热阻: 20°C/W
    - 认证: RoHS合规,满足EIA-481-1包标准
    - 绝对最大额定值:
    - 功率耗散: 48-50 mW(红、红橙、橙、黄绿、绿、蓝)
    - 功率耗散: 68-70 mW(黄)
    - 人体模型静电放电(HBM): 1000-2000 V

    3. 产品特点和优势


    - 兼容性: 与自动放置设备兼容,适合大规模生产和自动化生产线
    - 高稳定性: 满足EIA-481-1标准,确保在各种应用中的稳定表现
    - 环保: RoHS合规,符合现代环保要求
    - 高亮度: 具有高相对发光强度,适用于需要高亮度的应用场合
    - 宽工作温度范围: 在极端温度下也能保持良好的性能

    4. 应用案例和使用建议


    - 应用案例: 这些LED广泛应用于消费电子设备、工业仪器仪表、汽车照明和医疗设备等领域。
    - 使用建议:
    - 确保焊接过程中的温度和时间严格控制,避免因过高的温度导致损坏。
    - 在选择不同颜色的LED时,根据具体应用需求选择合适的颜色和亮度。
    - 安装过程中注意极性标记,确保正确连接。

    5. 兼容性和支持


    - 兼容性: 这些LED与大多数常见的SMD(表面贴装器件)生产设备兼容,能够适应各种生产环境。
    - 支持: 供应商提供详尽的技术支持和维护服务,确保客户能够顺利进行产品设计和生产。

    6. 常见问题与解决方案


    - 问题1: LED在焊接过程中出现损坏
    - 解决方案: 确保焊接过程中的温度和时间不超过规定值,采用适当的焊料和助焊剂。
    - 问题2: LED无法正常点亮
    - 解决方案: 检查电源连接是否正确,检查是否有损坏的LED。重新测试以确认问题是否解决。
    - 问题3: LED发光不稳定
    - 解决方案: 检查LED的电流和电压是否符合规定的范围,必要时调整电路设计。

    7. 总结和推荐


    总体评价:
    MicroLED® SMD LED是一款高性能的单色直角表面贴装LED,具备高稳定性、宽工作温度范围和环保等特点。它在众多应用中表现出色,适合用于各种电子设备和控制系统中。其优良的性能和可靠性使其在市场上具有较高的竞争力。
    推荐使用:
    鉴于其出色的性能和广泛的适用范围,我们强烈推荐MicroLED® SMD LED用于需要高稳定性和可靠性的电子设备中。无论是作为指示灯还是作为背光源,这款产品都能为您提供卓越的表现。

5988340112F参数

参数
波长 592nm
测试电流 20mA
显示颜色 无色,黄色
视角 160°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带圆顶,矩形
长*宽*高 3.2mm*1.5mm*1mm
通用封装 1208
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

5988340112F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5988340112F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5988340112F 5988340112F数据手册

5988340112F封装设计

查看详情并下载
Symbol
Footprint
3D Model
