5990081007F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 525nm 140° 3.1V 20mA 带平顶,矩形 不扩散 绿色 0603 标准安装,贴片安装 1.6mm*800μm*800μm
供应商型号: 350-4351-6-ND
供应商: Digi-Key
标准整包数: 1

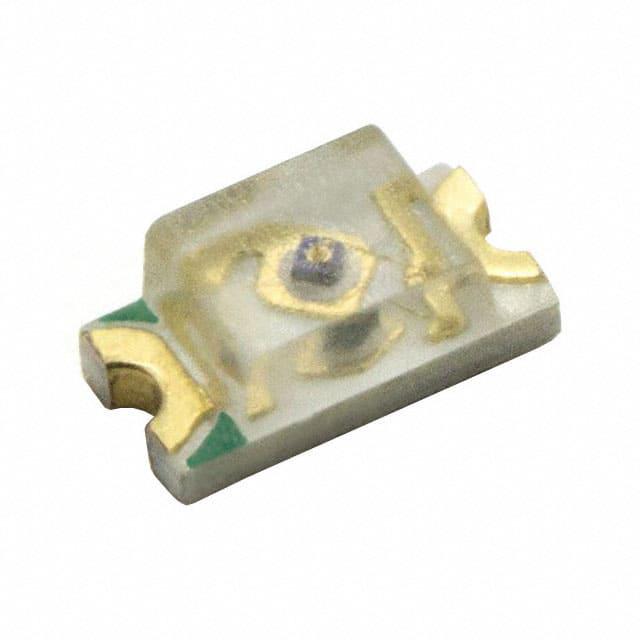

DIALIGHT 发光二极管 5990081007F

5990081007F概述


    产品简介


    产品类型:微发光二极管(MicroLED)SMD LED,单色0603封装
    主要功能:用于各种信号和指示灯应用,如汽车尾灯、家电控制面板、智能家居指示灯等。
    应用领域:广泛应用于汽车、家用电器、工业自动化设备和消费电子等领域。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 1.6mm x 0.8mm x 0.7mm |
    | 色彩选项 | 红色、红橙色、黄色、黄绿色、绿色、蓝色 |
    | 最大功率消耗 | 72 mW |
    | 工作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -40°C 至 +100°C |
    | 视角 | 140° |
    | 顺向电流 (If) | 20 mA |
    | 反向电压 (VR) | 5 V |
    | 热阻 (Rth(j-s))| 100°C/W |

    产品特点和优势


    1. 高可靠性:符合RoHS标准,确保环保和安全。
    2. 兼容性:适用于自动放置设备,简化生产线。
    3. 包装:提供8mm带盘、7英寸线圈(每线圈4000个)及20片装袋包装,方便运输和储存。
    4. 标准认证:符合EIA-481-1包装标准。

    应用案例和使用建议


    应用案例:该产品常用于汽车尾灯、家电控制面板等,具有良好的色彩显示效果和较高的耐用性。
    使用建议:
    1. 焊接注意事项:采用手工焊接时,温度不得超过300°C,焊接时间不超过3秒。采用回流焊时,预热阶段温度升高速率不得超过3°C/秒,焊接温度峰值为260°C。
    2. 电流管理:在正常使用过程中,顺向电流保持在20mA以内,以避免过热损坏。

    兼容性和支持


    该产品与多种自动贴装设备兼容,适用于自动化生产线。厂家提供详细的安装指南和技术支持,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. Q:焊接过程中温度控制不当如何处理?
    A:严格按照焊接规范操作,避免高温长时间焊接,必要时可以增加冷却措施。
    2. Q:产品出现亮度不足的情况怎么办?
    A:检查电路板设计和供电情况,确保电压和电流稳定。若问题依然存在,检查是否为产品本身质量问题,联系供应商进行更换。

    总结和推荐


    产品评价:
    - 高可靠性,符合环保要求。
    - 易于集成到自动化生产线上,提高生产效率。
    - 广泛应用于多个领域,满足不同需求。
    推荐:
    此款MicroLED SMD LED(型号599-0603)适用于多种应用场合,尤其是需要高亮度和高可靠性的场景。推荐在汽车、家电、工业自动化等领域的设备中使用,能够显著提升产品的性能和寿命。

5990081007F参数

参数
测试电流 20mA
显示颜色 绿色
视角 140°
透镜类型 不扩散
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
波长 525nm
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5990081007F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5990081007F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5990081007F 5990081007F数据手册

5990081007F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.364 ¥ 3.0755
100+ $ 0.2514 ¥ 2.1036
500+ $ 0.2066 ¥ 1.7292
1000+ $ 0.1919 ¥ 1.6061
2000+ $ 0.1794 ¥ 1.5014
库存: 1911
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
