首页  >  产品百科  >  5505707F

5505707F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 583nm 24° 3V 圆形,带圆顶 透明 黄色 通孔安装 4.83mm(长度)*4.83mm(宽度)
供应商型号: 350-1663-ND
供应商: Digi-Key
标准整包数: 1

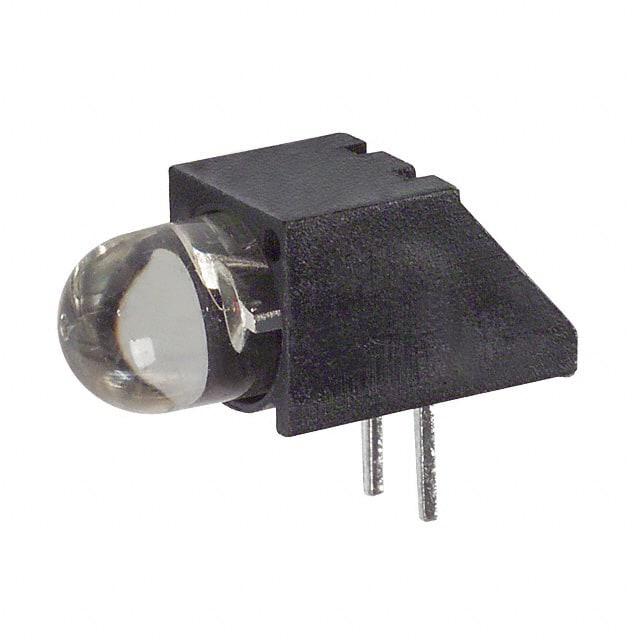

DIALIGHT 发光二极管 5505707F

5505707F概述

    Dialight 550 Series 5mm LED Circuit Board Indicator

    产品简介


    Dialight的550系列LED电路板指示器是一种多功能的电路板指示设备,适用于多种电子系统和应用领域。该产品通过多个CBIs形成水平的LED阵列,具有高对比度和良好的安全性,能够满足不同颜色和电流需求的应用场景。其主要用途包括工业控制、通信设备、家用电器和其他需要实时状态显示的场合。

    技术参数


    - 尺寸:3.43mm(0.135英寸)至4.83mm(0.190英寸)
    - 引脚直径:0.635mm(0.025英寸)至0.508mm(0.020英寸)
    - 孔径:1.22mm(0.48英寸)或1.02mm(0.040英寸)
    - 颜色选项:绿、黄、红、橙、红/绿双色、黄/绿双色
    - 电压等级:5V(集成电阻型号)
    - 发光效率:高效能
    - 焊接性:符合MIL-STD-202F标准
    - 直接观看安全:符合IEC 825-1和EN-60825-1标准
    - 阻燃等级:UL 94 V-0级
    - 氧指数:32%

    产品特点和优势


    1. 多LED阵列:550系列能够在0.250英寸(6.35mm)的中心线上形成多个LED阵列,增加显示效果。
    2. 高对比度外壳:采用黑色外壳设计,增强视觉效果,阻燃等级达到UL 94 V-0,安全可靠。
    3. 易清洁设计:底座支撑架方便PCB清洁,延长产品寿命。
    4. 焊接稳定性:通过MIL-STD-202F标准测试,确保焊接稳定性和可靠性。
    5. 安全认证:符合IEC 825-1和EN-60825-1标准,允许直接观看。
    6. 多种颜色和电压选项:提供多种颜色和电压等级的选择,适应不同应用场景。

    应用案例和使用建议


    - 工业控制面板:用于显示设备运行状态或警报信号。
    - 通信设备:监控设备运行情况,如网络设备状态灯。
    - 家用电器:例如微波炉、冰箱等,显示工作状态或故障报警。
    使用建议:
    - 确保电路板布局合理,以保证LED的光线均匀分布。
    - 使用合适的焊接工艺,确保焊接质量。
    - 定期清洁PCB,避免灰尘影响LED的正常工作。

    兼容性和支持


    - 兼容其他模块:与550-xx07 Dual Block和550-xx07-004 Quad Block兼容。
    - 技术支持:厂家提供定制化服务和相关技术支持。

    常见问题与解决方案


    1. LED不亮:检查电源电压是否正确,确保连接无误。
    2. 亮度不够:确认是否为低电流型号,或检查是否存在接触不良。
    3. 颜色错误:检查是否订购错误型号或颜色,联系厂家更换。

    总结和推荐


    Dialight的550系列5mm LED电路板指示器是一款高性能、多功能的电路板指示设备。其多LED阵列设计、高对比度外壳和多样化的颜色选择使其在市场上具有很强的竞争优势。适用于各种工业控制、通信设备和家用电器等领域,且具备良好的兼容性和技术支持。强烈推荐使用。

5505707F参数

参数
视角 24°
透镜类型 透明
Vf-正向电压 3V
透镜形状 圆形,带圆顶
波长 583nm
测试电流 -
显示颜色 黄色
长*宽*高 4.83mm(长度)*4.83mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5505707F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5505707F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5505707F 5505707F数据手册

5505707F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.1762 ¥ 9.8437
100+ $ 0.8875 ¥ 7.4276
500+ $ 0.7598 ¥ 6.3584
1000+ $ 0.7181 ¥ 6.0094
2000+ $ 0.6827 ¥ 5.7136
5000+ $ 0.6442 ¥ 5.3908
10000+ $ 0.6202 ¥ 5.1899
库存: 880
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
