首页  >  产品百科  >  551-2509F

551-2509F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 600nm 60° 3V 圆形,带圆顶 扩散,有色 橙色 通孔安装 2.89mm*2.89mm*3mm
供应商型号: 645-551-2509F
供应商: Mouser
标准整包数: 1

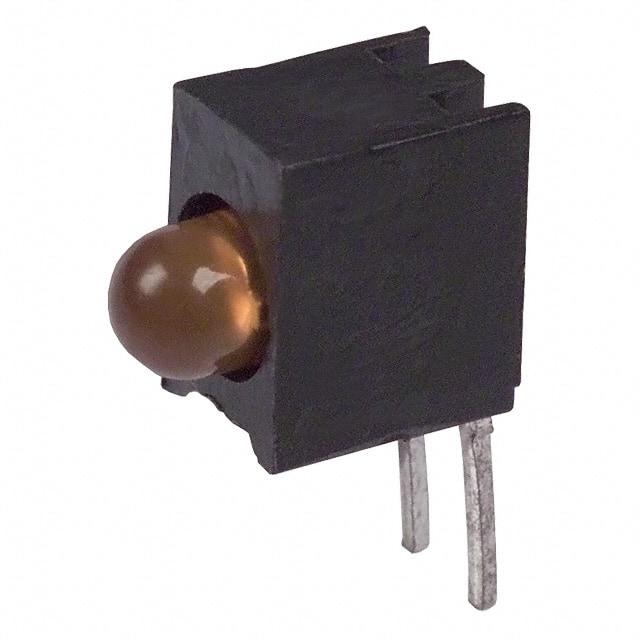

DIALIGHT 发光二极管 551-2509F

551-2509F概述

    Dialight 3mm Circuit Board Indicator LED

    产品简介


    Dialight公司生产的3mm电路板指示灯LED(型号:551-xx09)是一种高效率的分立LED,适用于多种应用场景。这些LED提供各种颜色选择,包括红、黄、绿、蓝、橙以及双色组合,适合用于工业设备、医疗仪器、家电控制面板等领域。这些LED具备优良的光学特性和耐用性,能在不同的工作环境下稳定运行。

    技术参数


    - 尺寸:长度3mm
    - 中心线高度:0.120英寸
    - 推荐PCB布局:详细尺寸请参见图表
    - 焊接温度:260°C,5秒,1.6mm远离组件
    - 绝对最大额定值:功率耗散(mW)100,正向电流(mA)20,操作温度范围(°C)-40/+100,存储温度范围(°C)-40/+100
    - 工作特性:发光强度(mcd)最小值,峰值波长(nm),视场角(2Θ½)典型值

    产品特点和优势


    - 多色选择:提供了多种颜色选项,满足不同应用需求。
    - 高对比度:采用UL 94 V-0等级的黑色外壳,提高了视觉识别度。
    - 耐高温:可在高达100°C的工作环境中稳定运行。
    - 易于清洁:底座的支撑有助于PCB清洁,延长使用寿命。
    - 静电敏感度:需要小心处理以避免静电损坏。

    应用案例和使用建议


    - 工业设备:用于指示设备状态或警报信号,如电机运行状态指示灯。
    - 医疗仪器:用于显示设备的操作模式或错误代码。
    - 家电控制面板:提供直观的视觉反馈,帮助用户更好地理解设备状态。
    使用建议:
    - 在安装前确保使用防静电保护措施。
    - 使用推荐的PCB布局设计以提高可靠性和性能。
    - 根据不同的使用环境选择合适的颜色和亮度。

    兼容性和支持


    这些LED与大多数标准PCB兼容,且可通过Dialight公司的技术支持获取更多帮助和资源。

    常见问题与解决方案


    - Q: 如何防止静电损坏?
    A: 操作时佩戴防静电手环,并确保设备表面接地。

    - Q: LED无法正常点亮怎么办?
    A: 检查接线是否正确,确认供电电压符合要求,并检查是否有物理损坏。

    总结和推荐


    总体而言,Dialight 3mm LED是一款高效可靠的指示灯,具有广泛的适用性和良好的性能。在各种应用场景中表现出色,特别适合于对耐用性和视觉清晰度要求较高的场合。对于需要稳定性能和高可靠性的项目,这款产品值得推荐。

551-2509F参数

参数
透镜类型 扩散,有色
Vf-正向电压 3V
透镜形状 圆形,带圆顶
波长 600nm
测试电流 -
显示颜色 橙色
视角 60°
长*宽*高 2.89mm*2.89mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

551-2509F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

551-2509F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 551-2509F 551-2509F数据手册

551-2509F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6675 ¥ 14.0904
10+ $ 1.1339 ¥ 9.5815
100+ $ 0.7854 ¥ 6.6366
200+ $ 0.7636 ¥ 6.4521
500+ $ 0.7625 ¥ 6.443
1000+ $ 0.6296 ¥ 5.3205
2000+ $ 0.6167 ¥ 5.2109
5000+ $ 0.5796 ¥ 4.8976
10000+ $ 0.566 ¥ 4.7823
库存: 515
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.09
直接购买
加入购物车
