6563002304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带圆顶 透明 白色 面板安装
供应商型号: 350-4158-ND
供应商: Digi-Key
标准整包数: 1

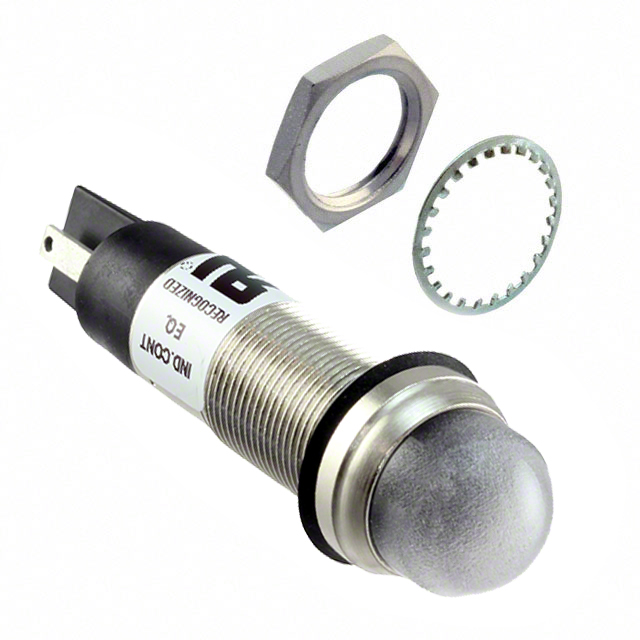

DIALIGHT 发光二极管 6563002304F

6563002304F概述

    高亮度LED面板安装指示灯656系列技术手册

    产品简介


    Dialight公司推出的656系列高亮度LED面板安装指示灯是专为各种应用设计的高性能电子元器件。该产品采用了透明聚碳酸酯(UL 94V-0)材质的透镜,具有高耐热性和高抗冲击性。其主要功能是在仪表板、安全系统、运输工具等多个场合提供高亮度、稳定的指示信号。此外,656系列还特别适用于游戏机、自动售货机等显示用途,以及火车、公共汽车、飞机等交通运输领域的指示和警示。

    技术参数


    - 机械信息
    - 安装孔径:0.500英寸(12.7毫米)
    - 最大面板厚度:0.450英寸(11.43毫米)
    - 安装扭矩:5英寸磅
    - 电气连接
    - 电压范围:5到125伏直流(也可选择125、230伏交流,双色5、12、24伏直流)
    - 工作电流:根据不同的颜色和电压有所不同,最大为20毫安
    - 操作温度:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 认证与评级
    - UL1598:带线缆的LED指示灯获得UL列表认证;终端获得UL认可
    - NEMA 4X
    - IP66/67
    - RoHS合规,具有6C豁免

    产品特点和优势


    - 高亮度:656系列在多种颜色和电压配置下都能提供高亮度输出,例如红色指示灯在5VDC时可达到1340mcd。
    - 高可靠性:通过UL和NEMA 4X认证,确保在恶劣环境下的稳定运行。
    - 宽工作温度范围:从-30°C到+85°C的工作温度,适应各种环境需求。
    - 高防护等级:IP66/67防护等级,能够有效防止灰尘和水浸入,提高设备寿命。

    应用案例和使用建议


    - 安全应用:在工业控制面板和设备中用于报警提示,确保操作员能够快速响应紧急情况。
    - 仪表板:在汽车、火车等交通工具中作为状态指示,例如发动机故障、燃油警告等。
    - 游戏机和自动售货机:通过高亮度的指示灯提高用户体验,增强交互效果。
    使用建议:
    - 在安装过程中,请注意保持足够的安装扭矩(5英寸磅),以确保指示灯稳固。
    - 为保证最佳亮度,建议选择合适的驱动电压,避免过载导致损坏。
    - 在户外环境下,建议选用防水防尘等级更高的型号。

    兼容性和支持


    - 656系列支持多种电气连接方式,包括快速接线终端(110 Faston)和6英寸电线引脚,便于灵活安装。
    - 产品支持与不同品牌的电气设备兼容,方便集成到现有的系统中。
    - Dialight公司提供详尽的技术支持和售后服务,确保客户能够及时解决问题。

    常见问题与解决方案


    - 问题1:如何更换损坏的LED指示灯?
    - 解决方案:请先关闭电源并拆卸损坏的指示灯,然后按照产品手册的指导进行新灯的安装和连接。

    - 问题2:如何检查指示灯是否正常工作?
    - 解决方案:可以使用万用表检测指示灯两端的电压和电流,确保在额定范围内。如果指示灯不亮,可能是线路问题或LED损坏。

    总结和推荐


    总体而言,Dialight公司的656系列高亮度LED面板安装指示灯在机械强度、电气特性和环境适应性方面表现优异,适合于各种高要求的应用场景。其高亮度和高可靠性使得该产品在市场上具备显著的竞争优势。对于需要高质量指示信号的应用项目,强烈推荐选择656系列。

6563002304F参数

参数
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 白色
视角 -
透镜类型 透明
安装方式 面板安装
零件状态 在售
包装方式 袋装

6563002304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6563002304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6563002304F 6563002304F数据手册

6563002304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.904 ¥ 174.9404
10+ $ 16.5807 ¥ 138.7599
100+ $ 14.0708 ¥ 117.7549
500+ $ 12.9822 ¥ 108.6449
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 174.94
