5218268F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 25° 3.3V 20mA 圆形,带圆顶 透明 无色 通孔安装 6.56mm(高度)
供应商型号: 350-3040-ND
供应商: Digi-Key
标准整包数: 1

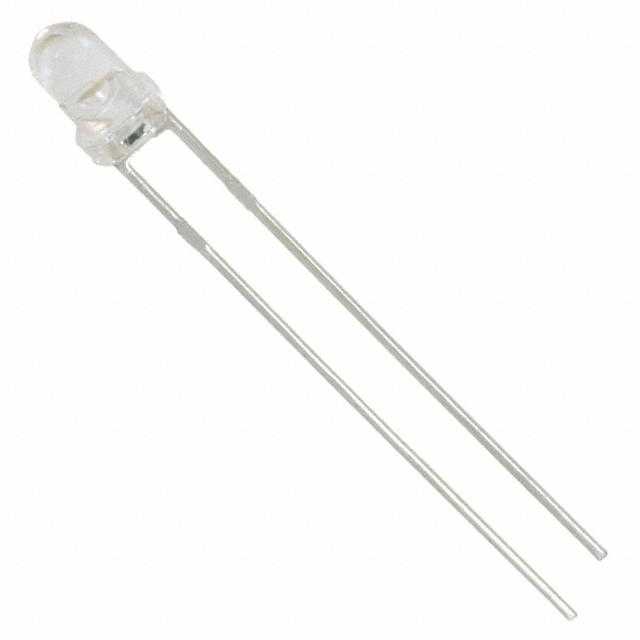

DIALIGHT 发光二极管 5218268F

5218268F概述

    高亮度白光LED产品技术手册

    1. 产品简介


    本手册描述的是高亮度白光LED,型号为521-8268F。这种LED采用InGaN材料制成,具有高强度的白光输出,适用于各种工业和商业照明应用。该LED的环氧树脂封装颜色为水清色,确保了高透明度,使得光线可以最大限度地透射出去。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 发光强度 | 5500 | 9300 | 12000 | mcd |
    | 正向电压 | 2.7 | 3.3 | 3.6 | V |
    | 反向电流 | 10 | - | - | μA |
    | 观看角度 | 25 | - | - | 度 |
    | 功率耗散 | - | - | 120 | mW |
    | 峰值正向电流(1/10占空比,0.1ms脉宽) | - | - | 100 | mA |
    | 持续正向电流 | - | - | 30 | mA |
    | 非线性降额 | 30 | - | - | °C |
    | 极限反向电压 | - | - | 5 | V |

    3. 产品特点和优势


    此高亮度白光LED拥有多个独特的优势:
    - 高效能:高发光强度使其成为众多应用的理想选择。
    - 环境适应性强:-30至+80°C的广泛工作温度范围使其在各种环境中都能稳定工作。
    - RoHS合规:符合RoHS标准,适用于环保要求严格的场合。
    - 静电敏感度低:设计上考虑了静电防护,降低在生产和运输过程中的损坏风险。

    4. 应用案例和使用建议


    - 工业照明:例如,在工厂车间或仓库的照明系统中使用,能够提供稳定且高效的照明效果。
    - 广告标识:用于制造户外广告牌,水清色的环氧树脂可以提供清晰的显示效果。
    - 建议:在安装时,需要特别注意静电防护措施,避免在组装、搬运和存储过程中导致损坏。

    5. 兼容性和支持


    - 兼容性:适用于各类电路板设计,支持波峰焊、浸焊或手焊工艺,最高焊接温度为260°C。
    - 支持:厂商提供了全面的技术支持和维护服务,用户可通过官网或客服热线获得帮助。

    6. 常见问题与解决方案


    - 问题:LED灯珠在长时间工作后出现亮度下降。
    解决方案:检查焊接质量及散热系统是否正常,必要时更换新的LED。
    - 问题:反向电流过大。
    解决方案:检查电路设计,确保有足够的反向保护措施。

    7. 总结和推荐


    总体而言,这款高亮度白光LED(型号521-8268F)以其高性能、稳定性和可靠性成为多种应用的理想选择。它在各种条件下都表现出色,特别是在工业和商业照明领域。我们强烈推荐这一产品,因为它不仅能够满足用户的高性能需求,还具备良好的环境适应性和广泛的适用性。

5218268F参数

参数
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 -
测试电流 20mA
显示颜色 无色
视角 25°
透镜类型 透明
长*宽*高 6.56mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5218268F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5218268F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5218268F 5218268F数据手册

5218268F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1615 ¥ 9.8147
10+ $ 0.6448 ¥ 5.3438
400+ $ 0.3639 ¥ 3.0158
800+ $ 0.3371 ¥ 2.7937
1200+ $ 0.3237 ¥ 2.6829
2000+ $ 0.309 ¥ 2.5604
5200+ $ 0.2865 ¥ 2.3744
10000+ $ 0.2743 ¥ 2.2734
25200+ $ 0.2606 ¥ 2.1594
库存: 7143
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.81
