550-3509F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 565nm,635nm 65° 2.7V,2.5V 圆形,带圆顶 透明 红色,绿色 通孔安装 4.83mm*4.83mm*5mm
供应商型号: TS-5503509F
供应商: 海外现货
标准整包数: 100
DIALIGHT 发光二极管 550-3509F

550-3509F概述


    产品简介

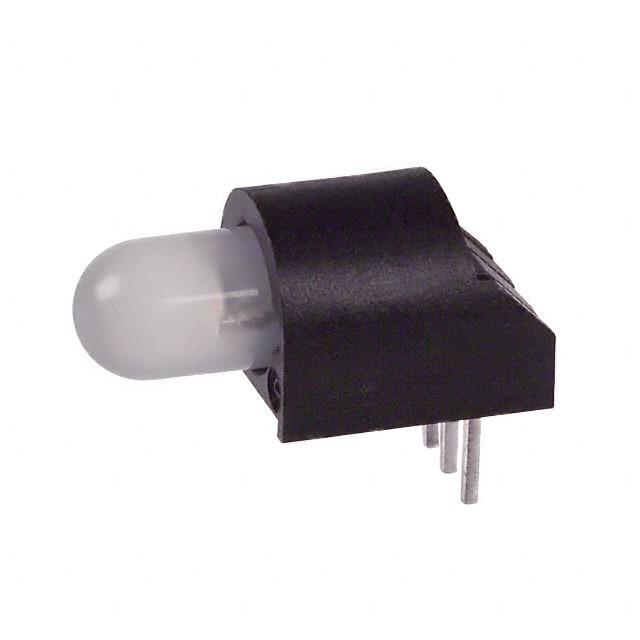

    产品名称:Dialight Circuit Board Indicator LED
    产品类型:5mm LED电路板指示灯
    主要功能:该电路板指示灯采用三脚设计,具备双色(红绿或黄绿)和共阴极配置,可以提供多种颜色显示,同时简化了设计复杂度。
    应用领域:广泛应用于各种电子设备、工业控制系统、汽车电子、家用电器等领域,特别是在需要清晰视觉反馈的应用场合。

    技术参数


    - 尺寸:总高7.24mm [0.285英寸],直径9.65mm [0.380英寸],发光区域高4.83mm [0.190英寸],宽度6.40mm [0.252英寸],脚距3.68mm [0.145英寸]
    - 重量:外壳聚合物含量0.414克,氧指数32%
    - 电流:最大正向电流为25mA,每升高1°C降额1mA
    - 峰值电流:90mA(脉冲宽度10μs)
    - 工作温度范围:-20°C至+85°C,存储温度范围为-55°C至+100°C
    - 功率耗散:最大135mW
    - 焊接温度:260°C,持续5秒,距离外壳1.6mm
    - 发光强度:最小2.1mcd(IF=10mA),典型值为5mcd
    - 波长:红色/绿色635/565nm,黄色/绿色583/565nm
    - 视角:2Θ½典型值为65°

    产品特点和优势


    1. 共阴极设计:简化了设计复杂度,提高了可靠性。
    2. 多色显示:红绿或黄绿双色选择,可提供更丰富的视觉反馈。
    3. 高对比度:UL 94 V-0级黑色外壳,提高可视性。
    4. 结构坚固:提供脚架防尘设计,便于PCB清洁。
    5. 安全认证:符合IEC 825-1和EN-60825-1标准,确保直接观看安全。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业控制面板、汽车仪表盘、家电控制器等。例如,在工业自动化系统中,可通过红绿双色LED指示设备运行状态;在汽车电子系统中,可用于警示灯或信号灯。
    使用建议
    1. 散热管理:由于最高功耗可达135mW,使用时需考虑散热设计以避免过热。
    2. 电流控制:应根据具体需求调节电流,确保LED亮度适中且不损坏。
    3. 安装方式:推荐使用标准孔位安装,便于批量生产和维护。

    兼容性和支持


    - 兼容性:该产品支持逆向极性选项(在指定编号后添加-010),与现有设备和电路板易于集成。
    - 技术支持:制造商提供详细的焊料附着测试和安装指南,确保正确安装和操作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查电源电压是否在允许范围内,重新检查接线是否正确 |
    | 发光强度不足 | 确认电流是否达到标准值,必要时调整供电 |
    | 寿命较短 | 确保工作温度在规定范围内,注意散热 |

    总结和推荐


    总体而言,Dialight Circuit Board Indicator LED凭借其独特的设计、卓越的性能和广泛的适用性,在同类产品中脱颖而出。它不仅简化了电路设计,还能在多种应用环境中提供可靠稳定的视觉反馈。因此,强烈推荐使用此产品,尤其是在对指示灯有较高要求的应用场景中。
    通过上述分析,我们可以看到Dialight Circuit Board Indicator LED在多个方面表现出色,是一款值得信赖的电子元器件产品。

550-3509F参数

参数
视角 65°
透镜类型 透明
Vf-正向电压 2.7V,2.5V
透镜形状 圆形,带圆顶
波长 565nm,635nm
测试电流 -
显示颜色 红色,绿色
长*宽*高 4.83mm*4.83mm*5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
