507-3911-1433-600F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带平顶 琥珀色 面板安装
供应商型号: N-507-3911-1433-600F
供应商: 云汉优选
标准整包数: 1

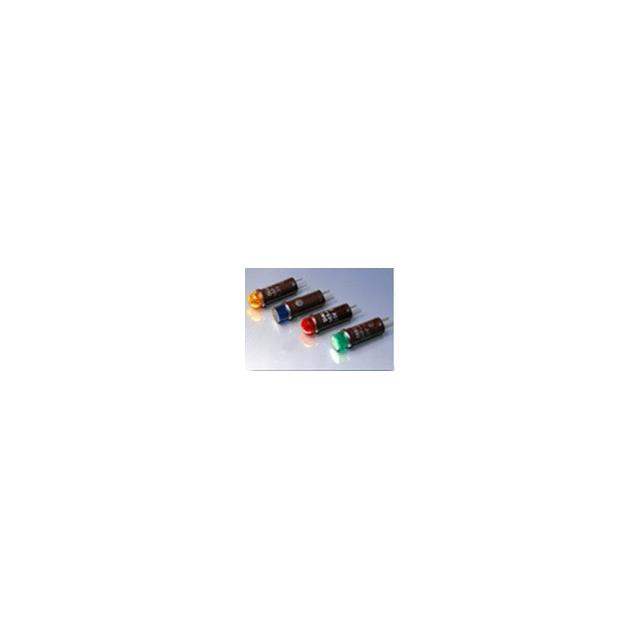

DIALIGHT 发光二极管 507-3911-1433-600F

507-3911-1433-600F概述

    Dialight 507 系列灯管:产品技术手册解析
    Dialight Corporation 是一家专注于开发和制造高性能LED灯和指示灯的企业。在其众多产品线中,507系列灯管是用于配合固定件和夹具使用的小型灯管。本文将详细介绍该产品的各项技术参数和应用特点,以便用户更好地了解并利用这一产品。

    1. 产品简介


    产品类型:507系列灯管主要用于在各类面板和系统中提供指示灯光源。
    主要功能:这些灯管为用户提供了一种低成本、高可靠性的照明解决方案。它们广泛应用于汽车、医疗设备、工业自动化设备及消费电子产品中。
    应用领域:如图1所示,这种灯管可以用于各种类型的面板,以提供清晰的视觉指示。常见的应用包括工业控制面板、医疗设备状态指示、汽车仪表盘等。

    2. 技术参数


    下表展示了507系列灯管的具体技术参数:
    | 零件号 | 颜色 | VF (V) | mA | CP | 工作时间(小时) | 图号 |
    ||
    | 507-3911-1431-600 | 红色 | 10 | 40 | 0.08 | 10,000 | 1 |
    | 507-3911-1432-600 | 绿色 | 10 | 40 | 0.08 | 10,000 | 1 |
    | 507-3911-1433-600 | 橙色 | 10 | 40 | 0.08 | 10,000 | 1 |
    | 507-3911-1435-600 | 白色 | 10 | 40 | 0.08 | 10,000 | 1 |
    | 507-3914-1471-600 | 红色 | 14 | 80 | 0.30 | 15,000 | 1 |
    | 507-3914-1472-600 | 绿色 | 14 | 80 | 0.30 | 15,000 | 1 |
    | 507-3914-1473-600 | 橙色 | 14 | 80 | 0.30 | 15,000 | 1 |
    | 507-3914-1475-600 | 白色 | 14 | 80 | 0.30 | 15,000 | 1 |
    | 507-3917-1471-600 | 红色 | 28 | 40 | 0.34 | 4,000 | 1 |
    | 507-3917-1472-600 | 绿色 | 28 | 40 | 0.34 | 4,000 | 1 |
    | 507-3917-1473-600 | 橙色 | 28 | 40 | 0.34 | 4,000 | 1 |
    | 507-3917-1475-600 | 白色 | 28 | 40 | 0.34 | 4,000 | 1 |
    | 507-3918-1437-600 | 透明 | 28 | 40 | 0.30 | 7,000 | 1 |
    | 507-3918-1471-600 | 红色 | 28 | 40 | 0.30 | 7,000 | 1 |
    | 507-3918-1472-600 | 绿色 | 28 | 40 | 0.30 | 7,000 | 1 |
    | 507-3918-1473-600 | 橙色 | 28 | 40 | 0.30 | 7,000 | 1 |
    | 507-3918-1475-600 | 白色 | 28 | 40 | 0.30 | 7,000 | 1 |
    | 507-5820-0747-600† | 透明 | 12 | 170 | 2.10 | 5,000 | 3 |
    | 507-5821-0747-600† | 透明 | 28 | 40 | 1.20 | 5,000 | 3 |
    | 507-5822-0747-600† | 透明 | 48 | 53 | 1.50 | 5,000 | 3 |
    | 507-5824-0747-600† | 透明 | 120 | 25 | 1.50 | 5,000 | 3 |
    表中的各项参数包括电压(VF)、电流(mA)、电流比(CP)和工作寿命(小时)。用户可以根据不同的应用需求选择合适的颜色和参数组合。

    3. 产品特点和优势


    - 高可靠性:所有灯管都经过严格的质量测试,确保其在各种环境下都能保持稳定的工作表现。
    - 长寿命:从上面的数据表可以看出,这些灯管具有较长的使用寿命,最高可达15,000小时,这对于需要长时间工作的设备来说非常重要。
    - 多样化的颜色选择:提供了红色、绿色、橙色和白色等多种颜色,可以满足不同应用的需求。
    - 易于安装:507系列灯管设计紧凑,便于安装到各种固定件和夹具中。

    4. 应用案例和使用建议


    - 工业控制系统:这种灯管常用于工厂中的控制面板,为操作员提供重要的状态指示。在选择颜色时,用户应考虑其环境光线条件,以确保足够的可见度。
    - 汽车仪表盘:507系列灯管还可以用于汽车仪表盘上的指示灯。为了确保最佳的显示效果,建议在安装时尽量减少外部光源的干扰。
    - 医疗设备:在医疗设备上使用时,灯管的颜色需要容易识别且不影响用户的视觉舒适度。建议选择柔和的色彩,如浅绿色或橙色。
    使用建议:
    - 在极端温度环境中使用时,应考虑灯管的工作温度范围,以确保其正常工作。
    - 定期检查灯管的工作状态,及时更换失效的灯管,以避免因灯管故障导致的操作失误。

    5. 兼容性和支持


    - 兼容性:507系列灯管适用于多种固定件和夹具,如250系列帽盖(见零件编号)。用户在选择固定件时,应注意其与灯管的兼容性。
    - 技术支持:Dialight Corporation 提供全面的技术支持,包括详细的安装指南和技术文档,以及在线客服和热线电话,以便用户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:灯管无法点亮。
    - 解决方法:检查电源电压是否符合灯管的额定值,确认连接是否正确。
    - 问题:灯管亮度不足。
    - 解决方法:检查灯管的工作电流是否过低,确认电源供应是否稳定。
    - 问题:灯管寿命短于预期。
    - 解决方法:检查灯管是否处于高温环境下工作,确保散热良好;检查是否有频繁开关操作导致的过度损耗。

    7. 总结和推荐


    总体而言,Dialight 507系列灯管是一款设计精良、性能可靠的电子元器件产品。它的高可靠性和长寿命使其成为许多应用领域的理想选择。无论是工业控制面板还是汽车仪表盘,这种灯管都能提供清晰可靠的指示功能。虽然价格略高于一些低端产品,但考虑到其卓越的性能和长久的服务寿命,依然非常值得投资。
    我们强烈推荐用户在寻找高质量、可靠的指示灯解决方案时考虑Dialight 507系列灯管。

507-3911-1433-600F参数

参数
显示颜色 琥珀色
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

507-3911-1433-600F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

507-3911-1433-600F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 507-3911-1433-600F 507-3911-1433-600F数据手册

507-3911-1433-600F封装设计

查看详情并下载
Symbol
Footprint
3D Model
