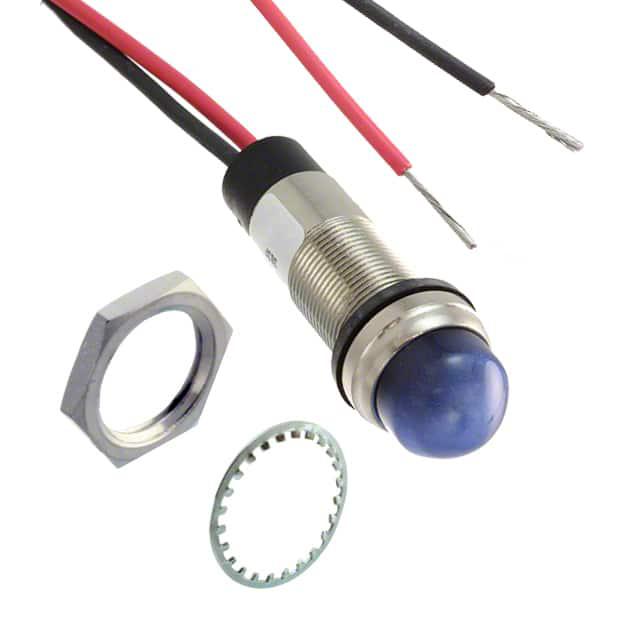

656-3409-303F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 230V 圆形,带圆顶 透明 蓝色 导线安装,面板安装
供应商型号: N-656-3409-303F
供应商: 云汉优选
标准整包数: 1
DIALIGHT 发光二极管 656-3409-303F

656-3409-303F概述

    656系列高亮度LED面板安装指示灯技术手册

    产品简介


    656系列高亮度LED面板安装指示灯是一款专为各种应用场合设计的高品质LED指示灯。它具有多种颜色选择(红、绿、黄、橙、蓝),电压范围广泛(5至125VDC及125、230VAC),并且不需要外部电阻即可运行。该指示灯广泛应用于安全应用、仪表盘、售货机/游戏机、显示照明以及交通运输(铁路、公交、航空)等领域。

    技术参数


    - 机械信息
    - 安装孔尺寸:0.500英寸(12.7毫米)
    - 最大面板厚度:0.450英寸(11.43毫米)
    - 安装扭矩:5英寸-磅
    - 电气连接
    - 110快速接线端子或6英寸导线引脚
    - 导线规格:18 AWG
    - 外壳材料
    - 铜合金,白色或黑色镀镍处理
    - 透镜材料
    - 透明聚碳酸酯(UL 94V-0)
    - 认证与评级
    - UL1598认证:导线—UL认证;端子—UL认可
    - NEMA 4X等级
    - IP66/IP67防护等级
    - 符合RoHS标准(含6C豁免)
    - 工作温度范围
    - 操作温度:-30°C至+85°C(22°F至+185°F)
    - 存储温度:-40°C至+100°C(-40°F至+212°F)

    产品特点和优势


    - 高亮度:无论何种颜色配置,656系列指示灯均能提供明亮且清晰的视觉效果,确保在各种环境中都能准确显示状态。
    - 宽电压范围:能够适应不同的供电系统,无需额外的限流电阻。
    - 可靠的机械设计:坚固的外壳和安装结构使得656系列指示灯能够在恶劣的工作条件下稳定工作。
    - 多种颜色选项:方便集成到不同的产品和设计中,满足不同用户的多样化需求。
    - 高防护等级:IP66/IP67防护等级,使其能够在多尘、潮湿或有液体飞溅的环境中稳定工作。

    应用案例和使用建议


    - 安全应用:例如警报系统、火灾报警器等。建议在关键应用中使用红色或黄色指示灯以引起注意。
    - 仪表盘:适用于各种仪表板的指示灯。建议选择高亮度型号以确保在光线充足的环境下仍能清晰可见。
    - 交通运输:如公交车、火车或飞机内部的指示灯。建议在户外部分使用防水型号,如IP67。

    兼容性和支持


    656系列LED指示灯具有广泛的适用性和兼容性,可以与现有的电气系统无缝集成。供应商提供了详尽的技术支持和售后服务,包括但不限于产品的安装指导、故障排查以及长期的技术咨询。

    常见问题与解决方案


    - 问题1:指示灯不亮
    - 解决方案:检查供电电压是否符合要求,确认所有连接正确无误。如果仍然无法解决问题,请联系技术支持。

    - 问题2:指示灯亮度不足
    - 解决方案:确认所选颜色的电流值是否满足要求,如果需要更强的亮度,可以考虑更换高亮度型号。
    - 问题3:LED灯损坏
    - 解决方案:在安装过程中请务必避免过度扭曲或折断引脚,同时遵守操作手册中的安装指导。

    总结和推荐


    656系列高亮度LED面板安装指示灯以其卓越的性能、广泛的适用性和良好的可靠性,在众多行业中有着广泛的应用前景。其独特的高亮度特性、宽电压范围以及多样化的颜色选项使其成为市场上的一款优秀产品。综上所述,强烈推荐此款指示灯用于各类高要求的应用环境中。
    通过以上详细的技术手册分析,可以看出656系列LED指示灯不仅具备高性能和广泛应用的特点,而且在兼容性和支持方面也表现优异。因此,它无疑是您在设计和制造过程中的理想选择。

656-3409-303F参数

参数
显示颜色 蓝色
视角 -
透镜类型 透明
Vf-正向电压 230V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装,袋装

656-3409-303F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

656-3409-303F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 656-3409-303F 656-3409-303F数据手册

656-3409-303F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.6282 ¥ 98.8397
55+ $ 11.2991 ¥ 96.0424
库存: 26
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 988.39
