5219323F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 565nm 60° 7.5V 10mA 圆形,带圆顶 散射 绿色 通孔安装 2.9mm*2.9mm*5.86mm
供应商型号: 350-2686-ND
供应商: Digi-Key
标准整包数: 1

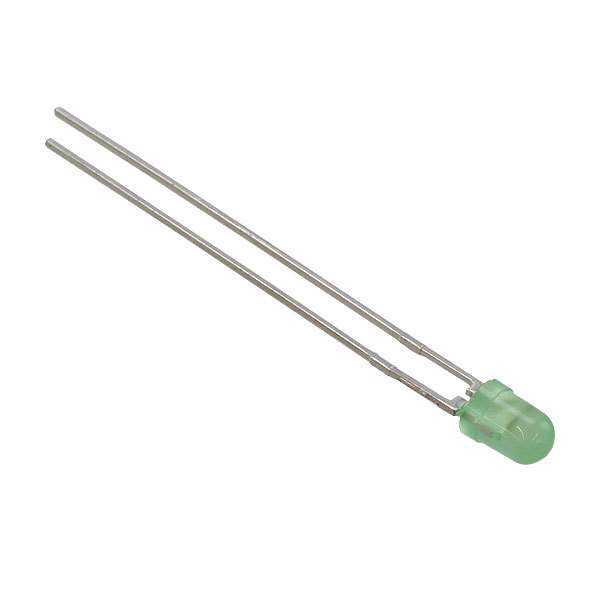

DIALIGHT 发光二极管 5219323F

5219323F概述

    高质量文章:Dialight LED指示灯技术手册解析

    1. 产品简介


    Dialight LED指示灯是一款广泛应用于各种电子设备中的光电元器件。该产品主要包括521-9215F(红色)、521-9322F(黄色)和521-9323F(绿色)三款型号。其主要功能是提供清晰可见的灯光信号,从而辅助设备操作员进行状态监控。这些指示灯适用于多种领域,如工业控制、交通信号、安防系统及家用电器等。

    2. 技术参数


    根据技术手册,Dialight LED指示灯的关键技术规格如下:
    - 绝对最大额定值
    - 连续正向电压:7.5V
    - 线性降额自50℃:0.086V/℃
    - 反向电压:5V
    - 引脚焊接温度(距体0.063英寸[1.6mm],持续5秒):260℃
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+100℃
    - 工作特性(25℃时)
    - 发光强度(最小/典型/最大):红光8.7/29.0/36.5mcd;绿光5.6/19.0/24.0mcd;黄光3.7/12.6/16.0mcd
    - 峰值波长(纳米):红光635;绿光565;黄光585
    - 主导波长(纳米):红光615-632;绿光564-573;黄光584-595
    - 正向电流(毫安):红光10.0-20.0;绿光10.0-20.0;黄光10.0-20.0
    - 反向电流(微安):≤100
    - 视角:60度

    3. 产品特点和优势


    Dialight LED指示灯具有诸多独特功能和优势:
    - 高可靠性:通过线性降额设计,确保在高温环境下也能稳定工作。
    - 宽工作温度范围:适应从-40℃到+85℃的极端条件。
    - 良好防水和防尘性能:适合在恶劣环境中使用。
    - RoHS合规性:环保材料制成,符合欧盟环保标准。

    4. 应用案例和使用建议


    - 工业控制:在机械设备的状态指示中,提供明确的操作信号。
    - 交通信号:作为红绿灯、指示灯等交通信号灯的核心组件。
    - 安防系统:为报警系统提供实时视觉反馈。
    - 家用电器:在空调、洗衣机等家电中作为电源指示灯。
    使用建议:
    - 在安装前,确认引脚焊接温度不超过260℃。
    - 安装时避免静电放电,以免损坏敏感元件。
    - 在户外或潮湿环境中使用时,应注意保护套或防护罩的选择以增强防护效果。

    5. 兼容性和支持


    Dialight LED指示灯与其他电子元器件的兼容性良好,适用于大部分标准连接器。厂商提供详尽的技术支持文档和快速响应服务,确保用户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查电路连接,确认供电正常且极性正确 |
    | LED亮度不足 | 调整电流值,确保在规定范围内 |

    7. 总结和推荐


    综上所述,Dialight LED指示灯凭借其出色的可靠性和适应性,在各类应用场合中表现出色。尤其适用于对环境要求较高的工业和室外环境。无论是机械制造、智能交通还是家用电器行业,选择Dialight LED指示灯都是明智之举。强烈推荐各行业客户选用此产品。

5219323F参数

参数
透镜类型 散射
Vf-正向电压 7.5V
透镜形状 圆形,带圆顶
波长 565nm
测试电流 10mA
显示颜色 绿色
视角 60°
长*宽*高 2.9mm*2.9mm*5.86mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

5219323F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5219323F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5219323F 5219323F数据手册

5219323F封装设计

查看详情并下载
Symbol
Footprint
3D Model
