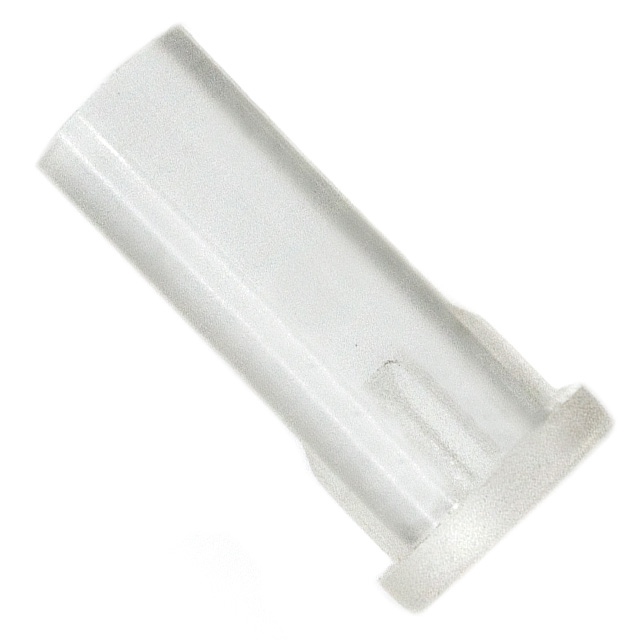

515-1351-0375F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带平顶 透明 压入式,面板安装 9.53mm(长度)*9.53mm(宽度)
供应商型号:
供应商:
标准整包数: 0
DIALIGHT 发光二极管 515-1351-0375F

515-1351-0375F概述

    电子元器件技术手册:Optopipe® 面板安装光管

    1. 产品简介


    Optopipe® 是由 Dialight 公司开发的一系列面板安装光管(Panel Mount Light Pipes),适用于需要在控制面板上提供指示的场合。这些光管主要用于将 LED 发出的光线传导至面板表面,以便于操作者清晰地识别指示灯的状态。Optopipe® 可以支持单色和多色 LED,广泛应用于工业控制、电信、医疗设备以及其他需要高可靠性的指示系统中。

    2. 技术参数


    - 尺寸与规格:
    - 外径:0.156英寸(± 0.002英寸)
    - 镜头形状:平板、凸面和平顶三种选择
    - 长度范围:0.125英寸到1.500英寸(可定制长度)
    - 机械信息:
    - 安装孔尺寸:0.156英寸(± 0.002英寸)
    - 最小面板厚度:0.040英寸(1毫米)
    - 工作温度范围:-30°C 到 +100°C
    - 存储温度范围:-30°C 到 +100°C
    - 材料与认证:
    - 材料:ROHS 符合的 UL94-V0 水清聚碳酸酯
    - 氧指数:35%

    3. 产品特点和优势


    - 多样化的镜头选择:提供了平板、凸面和平顶三种镜头,可以满足不同角度的光传输需求。
    - 精准制造:采用精密模具制造,确保每一件产品的光学性能稳定可靠。
    - 低电压和节能:光管由表面贴装的 LED 通过光子发射产生,而非辐射热源,因此耗电量极低。
    - 广泛兼容:专为 Dialight 的表面贴装 LED 设计,且兼容 PLCC-2 和 PLCC-4 类型的 LED。

    4. 应用案例和使用建议


    - 工业控制面板:在需要将 LED 指示信号传递到面板上的情况下,Optopipe® 可以有效地提高指示信号的可视性。
    - 通信设备:在通信设备中,Optopipe® 可用于指示电源状态或其他关键操作信号。
    - 医疗设备:在需要高可靠性和清晰指示信号的医疗设备中,Optopipe® 能提供稳定的光传输路径。
    使用建议:
    - 确保 LED 和光管之间无物理遮挡,以最大化光线传导效率。
    - 选择合适的镜头形状以匹配具体的应用环境和视角要求。
    - 在安装过程中,确保面板厚度符合规格要求,避免因过薄导致光传导不畅。

    5. 兼容性和支持


    Optopipe® 光管与 Dialight 推荐的 PLCC-2 和 PLCC-4 类型的表面贴装 LED 高度兼容。Dialight 提供了详细的选型指南和持续的技术支持,以帮助客户更好地使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题:安装后 LED 亮度不足。
    - 解决办法:检查 LED 是否与光管良好接触,确认是否有物理障碍阻挡光线路径。
    - 问题:光线传输不稳定。
    - 解决办法:确认所选镜头类型适合当前应用场景,检查面板安装孔是否符合标准。

    7. 总结和推荐


    Optopipe® 光管以其多样化的镜头选择、高效的光传导能力和广泛的适用范围,在工业控制和通信设备中具有显著优势。其低功耗、高可靠性以及良好的客户支持使得该产品成为值得推荐的选择。无论是新项目的开发还是现有系统的升级,Optopipe® 都能为您提供可靠的指示解决方案。

515-1351-0375F参数

参数
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
长*宽*高 9.53mm(长度)*9.53mm(宽度)
安装方式 压入式,面板安装
零件状态 在售
包装方式 袋装

515-1351-0375F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

515-1351-0375F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 515-1351-0375F 515-1351-0375F数据手册

515-1351-0375F封装设计

查看详情并下载
Symbol
Footprint
3D Model
