5563805304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 125V 圆形,带圆顶 扩散,透明 蓝色 螺纹安装,面板安装
供应商型号: 350-3420-ND
供应商: Digi-Key
标准整包数: 1

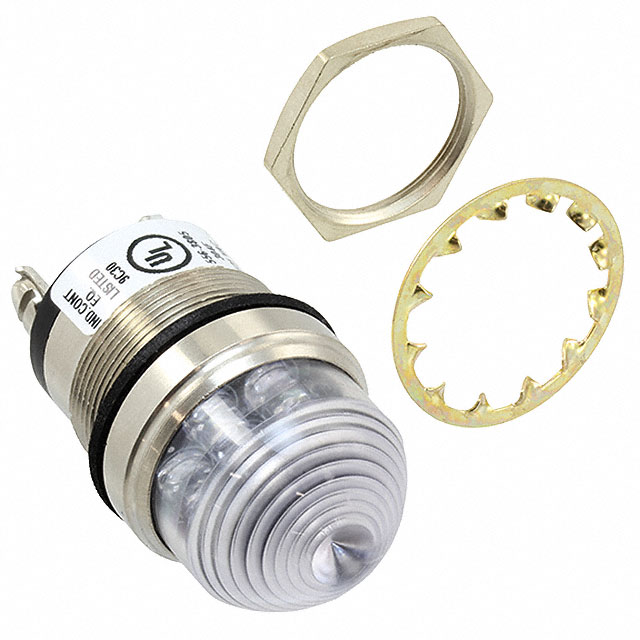

DIALIGHT 发光二极管 5563805304F

5563805304F概述

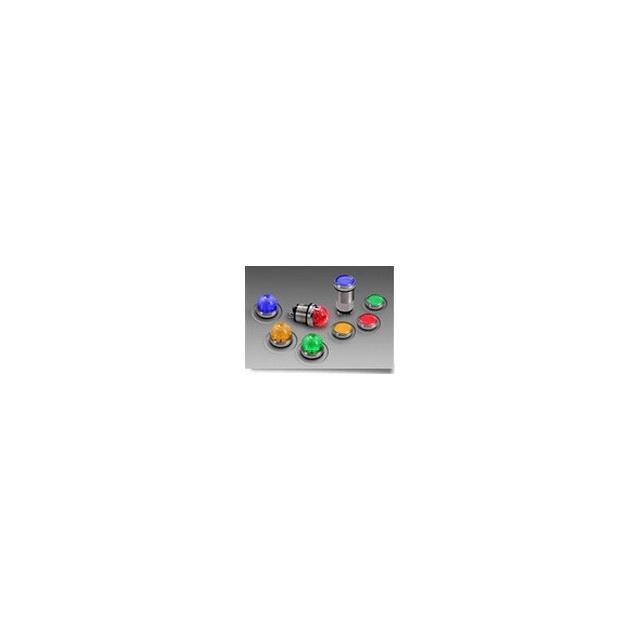

    556系列标准LED面板指示灯:产品技术手册

    1. 产品简介


    产品类型:556系列是一款标准的LED面板指示灯,适用于各种工业控制面板和仪表板。它结合了InGaN(铟镓氮化物)和AlInGaP(铝铟镓磷)技术,旨在提供卓越的亮度和耐久性。
    主要功能:
    - 高亮度显示
    - 耐用性高,适用于户外环境
    - 多种颜色和电压选项
    应用领域:
    - 仪器仪表盘
    - 安全应用
    - 运输工具(铁路、公共汽车、航空)
    - 自动售货机和游戏机
    - 车道控制
    - 显示照明

    2. 技术参数


    机械信息:
    - 安装孔径尺寸:1.0英寸(25.4毫米)
    - 最大面板厚度:平板:0.600英寸(15.24毫米),圆顶:0.187英寸(4.27毫米)
    - 安装扭矩:40磅英寸
    电气连接:6-32螺纹终端
    工作环境:
    - 操作温度:-30°C至+85°C(-22°F至+185°F)
    - 存储温度:-40°C至+100°C(-40°F至+212°F)
    认证和等级:
    - UL 1598(E156890)
    - IP66
    - NEMA 4X
    - 符合RoHS,含6C豁免
    - IK07
    材料:
    - 外壳:黄铜,镀白镍或黑镍
    - 终端:黄铜,热浸焊锡处理,符合Mil-F-14072D,M258,Type II
    - 镜片材料:透明聚碳酸酯(UL 94V-0)
    - 锁紧垫圈:磷青铜,镀白镍或黑镍
    - 螺母:黄铜,镀白镍或黑镍

    3. 产品特点和优势


    独特功能和优势:
    - 集成InGaN和AlInGaP技术,实现最高亮度输出
    - 高耐用性设计,适用于严苛的户外环境
    - 紧凑的设计,安装简便
    - 多种颜色和电压选择,满足不同需求

    4. 应用案例和使用建议


    应用案例:
    - 在铁路车辆上用于信号和状态指示
    - 在自动售货机和游戏机中作为状态指示灯
    - 在交通信号系统中作为车道控制指示灯
    使用建议:
    - 根据具体的应用场景选择合适的电压和颜色选项
    - 确保安装时使用适当的安装扭矩以避免损坏
    - 定期检查和清洁以保持最佳性能

    5. 兼容性和支持


    兼容性:
    - 可与其他标准电气终端和面板兼容
    支持和维护:
    - 厂商提供详尽的技术支持和售后服务
    - 产品保修条款详见厂商网站

    6. 常见问题与解决方案


    常见问题:
    1. 问题:指示灯不亮
    - 解决方案:检查电源电压是否匹配产品要求;确认接线正确无误。
    2. 问题:指示灯亮度不足
    - 解决方案:检查电压是否在规定的范围内;确保灯具未受遮挡。
    3. 问题:灯具表面损坏
    - 解决方案:避免硬物撞击;定期清洁以防止积尘。

    7. 总结和推荐


    综合评估:
    - 556系列标准LED面板指示灯具有优异的亮度、耐用性和多功能性,广泛应用于多种工业环境。
    - 其多样化的颜色和电压选项使其成为众多应用的理想选择。
    推荐使用:
    - 强烈推荐使用556系列LED面板指示灯,特别是对于需要高性能、高可靠性的工业控制面板和仪表板。

5563805304F参数

参数
Vf-正向电压 125V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 蓝色
视角 -
透镜类型 扩散,透明
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 盒装,散装

5563805304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5563805304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5563805304F 5563805304F数据手册
