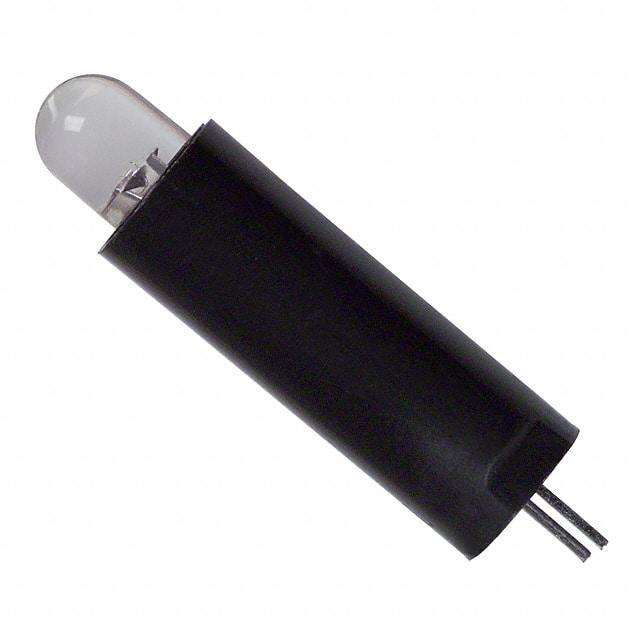

5615501090F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 635nm 24° 3V 圆形 透明 红色 通孔安装 5mm*5mm*5mm
供应商型号: 5615501090F-ND
供应商: Digi-Key
标准整包数: 1300
DIALIGHT 发光二极管 5615501090F

5615501090F概述


    产品简介


    概述
    Dialight Corporation生产的561系列LED指示灯适用于各种电路板上的视觉指示,提供多种颜色选择,如红、黄、绿和橙色。这些LED具有不同的亮度级别(低电流、高效率、超级亮)和光谱特性,非常适合于不同应用领域的可视化需求。
    主要功能
    - 多功能性:提供多个CBIs(电路板指示器)形成水平LED阵列。
    - 可靠性:满足军用标准,确保高可靠性和耐用性。
    - 安全性:直接观看安全,符合IEC 825-1, EN-60825-1标准。
    - 设计优势:提供黑色高对比度外壳,且UL 94 V-0级阻燃。
    应用领域
    适用于电子设备的面板显示、信号指示和系统状态监控等领域。由于其广泛的颜色和亮度选择,非常适合需要多样化的视觉指示的应用场景。

    技术参数


    尺寸和高度
    - 高度范围:050 (12.7 mm),060 (15.2 mm),070 (17.8 mm),080 (20.3 mm),090 (22.9 mm),100 (25.4 mm)
    - 基本尺寸:直径为5 mm,引脚间距为2.54 mm
    绝对最大额定值
    - 正向电压:最高7.5 V
    - 负载温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +100°C
    - 焊接温度:260°C,持续5秒,距离外壳1.6 mm
    操作特性
    - 正向电流:最大15 mA
    - 反向电压:最低5 V
    - 发光强度:范围从2 mcd到140 mcd不等
    - 光谱波长:红、黄、绿和橙色的波长分别在600 nm至650 nm之间
    视角
    - 标准视角范围:2Θ½通常为50°至60°,对于超级亮型号,视角为24°

    产品特点和优势


    特点
    - 多功能CBIs:多组CBIs构成的水平LED阵列,每组间隔7.24 mm。
    - 焊接适应性:符合MIL-STD-202F, 方法208F的标准,适用于各种焊接工艺。
    - 安全性认证:直接观看安全,符合IEC 825-1, EN-60825-1标准。
    - 高对比度外壳:提供黑色外壳,耐热且阻燃(UL 94 V-0级)。
    优势
    - 广泛应用:适合多种电子设备的面板显示,如工业控制系统、仪表盘、通信设备等。
    - 多样化选择:提供从低电流到超级亮的不同型号,用户可以根据具体需求选择最合适的型号。
    - 易于安装和维护:设计合理,安装简单,维护成本低。

    应用案例和使用建议


    应用案例
    一个典型的应用案例是在工厂自动化系统中,Dialight LED用于指示机器运行状态。例如,绿色表示正常运行,红色表示故障,黄色表示警告状态。这种清晰的视觉反馈有助于及时发现和解决问题,提高系统的可靠性和效率。
    使用建议
    - 布局规划:建议使用推荐的PCB布局以优化LED的工作效果和可靠性。
    - 散热考虑:尽管LED具有较好的散热设计,但在密集布置时仍需注意保持良好的散热条件。
    - 连接稳定:建议使用可靠的连接方式固定LED,以避免因振动引起的接触不良问题。

    兼容性和支持


    兼容性
    - 电气兼容性:与常见的电子设备和系统相兼容,适用于大多数标准接口。
    - 物理兼容性:引脚间距为2.54 mm,便于与其他电子元器件连接。
    支持
    - 制造商支持:Dialight提供详尽的技术文档和客户支持服务,帮助用户正确安装和使用这些LED。
    - 定制选项:如有特殊需求,可以联系厂家定制其他类型的LED或不同的高度。

    常见问题与解决方案


    常见问题
    1. 发光强度不足
    - 解决方案:检查驱动电流是否达到推荐值,确认LED的正向电压是否匹配电源。

    2. 工作温度异常
    - 解决方案:确保设备工作在推荐的温度范围内,必要时采取适当的散热措施。

    3. 安装不稳固
    - 解决方案:确保LED牢固地安装在PCB上,适当调整位置并固定好。

    总结和推荐


    综合评估
    Dialight Corporation的561系列LED指示灯凭借其广泛的适用性、高可靠性以及多样化选择,在电子设备面板显示中表现出色。其提供的不同亮度和颜色选项满足了各种应用场景的需求,是一款值得推荐的产品。
    推荐使用
    鉴于其卓越的功能特性和广泛的应用场景,强烈推荐使用Dialight的561系列LED指示灯。无论是用于简单的家庭电器还是复杂的工业控制系统,这些LED都能提供可靠的视觉反馈和出色的用户体验。

5615501090F参数

参数
Vf-正向电压 3V
透镜形状 圆形
波长 635nm
测试电流 -
显示颜色 红色
视角 24°
透镜类型 透明
长*宽*高 5mm*5mm*5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
