6092122330F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 350-2515-ND
供应商: Digi-Key
标准整包数: 175

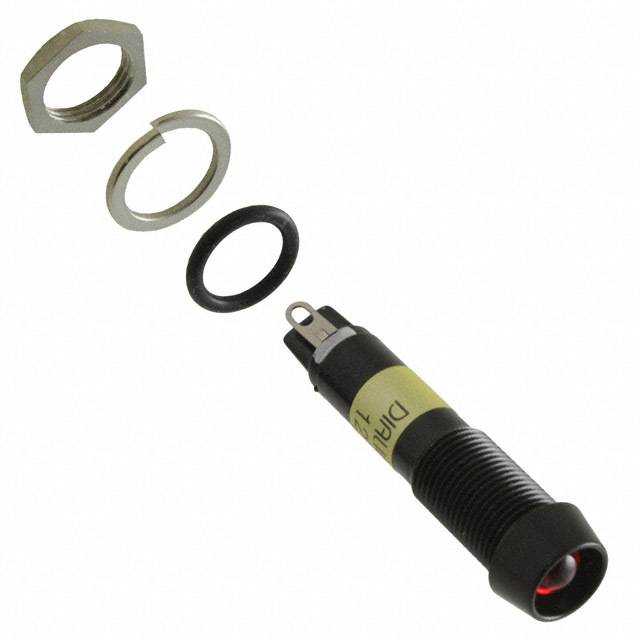

DIALIGHT 发光二极管 6092122330F

6092122330F概述


    产品简介


    Dialight 609/679系列LED指示灯 是一款专为面板安装设计的高品质LED指示灯。它适用于多种工业和商业场合,如电源指示、状态监控、远程控制指示、维修警示及仪表显示等。该系列LED指示灯提供凸出式和嵌入式两种安装方式,颜色选择丰富,确保了广泛的适用性。

    技术参数


    - 尺寸:直径9mm,凸出高度根据型号不同而异。
    - 电压选项:6V、12V 和 24V直流电(无需附加电阻)。
    - 电流:15mA。
    - 发光强度:典型值为85mcd至115mcd。
    - 工作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)。
    - 存储温度范围:-40°C 至 +85°C(-40°F 至 +185°F)。
    - 防护等级:NEMA 4X(仅防水型),IP66(仅防水型)。
    - 机械信息:
    - 安装孔直径:0.374英寸(9.5毫米)
    - 最大面板厚度:0.374英寸(9.5毫米),带防水垫圈时为0.318英寸(8.0毫米)
    - 安装扭矩:0.362磅英尺(5公斤厘米)

    产品特点和优势


    - 多功能性:适用于各种应用场景,包括电源指示、状态监控等。
    - 高防护等级:NEMA 4X和IP66标准使其适合户外和严苛环境。
    - 多色选择:红、绿、黄三种颜色可选,满足不同的视觉需求。
    - 易于安装:提供凸出式和嵌入式两种安装方式,适应不同的安装需求。
    - 可靠性:RoHS合规,符合环保要求,保证长期使用可靠性。

    应用案例和使用建议


    应用案例:这款LED指示灯被广泛应用于电力系统、工业自动化设备、通信设备等领域。例如,在电力系统的主电源指示中,可以用于指示当前系统的供电状态;在工业自动化设备中,可用于状态监控,以提醒操作员设备的运行状态。
    使用建议:
    - 在选择型号时,可根据具体的应用环境选择合适的电压等级。
    - 为了确保最佳的指示效果,建议根据实际需要选择不同颜色的LED指示灯。
    - 使用过程中应注意避免过高的电流导致LED损坏,应确保电流不超过15mA。

    兼容性和支持


    - 兼容性:该产品与大多数常见的电气控制系统兼容,广泛适用于工业控制系统、机械设备等领域。
    - 技术支持:Dialight提供详尽的技术文档和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确安装LED指示灯?
    - 解决方案:确保安装孔尺寸为0.374英寸(9.5毫米),并且不要超过最大面板厚度。安装时注意使用适当的扭矩,避免损伤LED灯。
    2. 问题:如何选择合适的电压等级?
    - 解决方案:根据实际应用环境的需求,选择6V、12V 或 24V的合适电压等级,确保系统稳定运行。
    3. 问题:LED指示灯的发光强度如何调整?
    - 解决方案:发光强度由电流决定,电流应在制造商推荐范围内(15mA)。过高或过低的电流都会影响LED的使用寿命和发光强度。

    总结和推荐


    Dialight 609/679系列LED指示灯以其出色的多功能性、高防护等级和丰富的颜色选择,成为各类工业和商业应用的理想选择。凭借其优异的性能和稳定性,该系列产品在市场上的竞争力非常强。无论是电源指示、状态监控还是其他各种应用场景,这款LED指示灯都能提供可靠的解决方案。强烈推荐给那些寻求高性能、高可靠性的LED指示灯的用户。

6092122330F参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

6092122330F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6092122330F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6092122330F 6092122330F数据手册

6092122330F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
175+ $ 5.234 ¥ 43.802
库存: 0
起订量: 175 增量: 1
交货地:
最小起订量为:175
合计: ¥ 0
