6781315333F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 605nm 20° 圆形,带圆顶 橙色 面板安装
供应商型号: 350-3977-ND
供应商: Digi-Key
标准整包数: 1

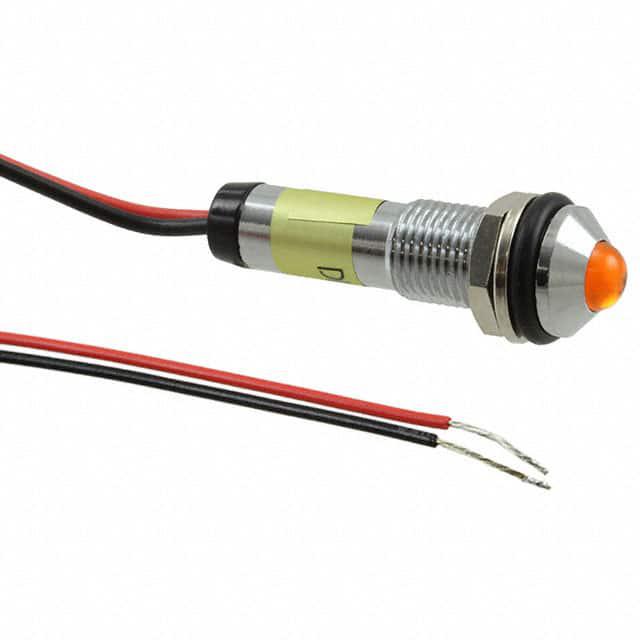

DIALIGHT 发光二极管 6781315333F

6781315333F概述

    678系列面板安装指示灯技术手册

    产品简介


    678系列面板安装指示灯是一种专为各种工业应用设计的高性能指示设备。该系列产品采用前沿LED技术,可广泛应用于主电源指示、远程电源指示、状态指示、维护及警告指示等领域。678系列指示灯以其低功耗、长寿命和多种颜色选择而著称,是现代电子控制系统中的理想选择。

    技术参数


    - 电气规格:
    - 工作电压:红色和橙色为2 VDC(需限流电阻),绿色和蓝色为3.3 VDC(需限流电阻);6 VDC、12 VDC、24 VDC无需限流电阻
    - 工作温度范围:-4°F 至 +167°F(-20°C 至 +75°C)
    - 存储温度范围:-40°F 至 +212°F(-40°C 至 +100°C)
    - 电气连接:焊接端子和引线
    - 机械规格:
    - 安装孔尺寸:
    - 图1:0.335" (8.5mm)
    - 图2 和 图3:0.323" (8.2mm)
    - 图4 和 图5:见下一页
    - 最大面板厚度:视具体型号而定
    - 安装扭矩:
    - 图1:0.362 磅/英尺 (5 千克/厘米)
    - 图2 和 图3:0.217 磅/英尺 (3 千克/厘米)

    产品特点和优势


    - 低能耗:相比传统的白炽灯,节能高达90%
    - 无热量产生:不会因工作发热影响周围环境
    - 超长寿命:可达10万小时使用寿命
    - 颜色多样性:提供红、绿、橙、蓝四种颜色
    - 前面板安装:方便安装和维护
    - 外壳匹配发光颜色:美观大方

    应用案例和使用建议


    678系列指示灯适用于多种工业场合,例如主电源指示、远程电源指示、状态指示、维护及警告指示等。在使用过程中,应根据实际的工作环境和电压需求选择合适的型号。由于该产品具有多种颜色选择,可根据不同的应用场景选用相应的颜色,以增强指示效果。此外,在选择安装位置时,应考虑光线反射等因素,以确保最佳的视觉效果。

    兼容性和支持


    678系列指示灯的设计充分考虑了与其他电子元件的兼容性。该产品可以与市场上主流的电子控制系统无缝对接,无需额外的适配器或转换器。厂商提供了全面的技术支持和售后服务,包括产品选型指导、安装调试支持等,确保客户能够顺利使用。

    常见问题与解决方案


    1. 问:如何确定安装孔尺寸?
    - 答:参考产品手册中的机械信息部分,根据图1、图2、图3或图4、图5选择对应的尺寸。
    2. 问:安装扭矩如何控制?
    - 答:根据产品手册中的机械信息部分,根据不同的安装孔选择对应的扭矩值,以防止损坏产品。
    3. 问:如何正确连接电气接线?
    - 答:根据电气规格部分,确保连接到正确的电压并正确使用限流电阻(如果需要)。

    总结和推荐


    综上所述,678系列面板安装指示灯凭借其低功耗、高可靠性和长寿命等特点,成为众多工业应用的理想选择。无论是从功能还是性能上看,该系列产品均表现出色。强烈推荐在各种需要指示信号的应用场景中使用678系列指示灯,相信它将为您的项目带来显著的价值提升。

6781315333F参数

参数
测试电流 -
显示颜色 橙色
视角 20°
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 605nm
安装方式 面板安装
零件状态 在售
包装方式 袋装

6781315333F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6781315333F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6781315333F 6781315333F数据手册

6781315333F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7864 ¥ 81.8999
25+ $ 6.8711 ¥ 57.5023
100+ $ 6.1523 ¥ 51.4873
500+ $ 5.5686 ¥ 46.6022
1000+ $ 5.3791 ¥ 45.0167
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.89
