5513407F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 605nm 60° 2V 圆形,带圆顶 扩散 橙色,绿色 通孔安装 3mm*3mm*7.11mm
供应商型号: 350-3100-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 5513407F

5513407F概述


    产品简介

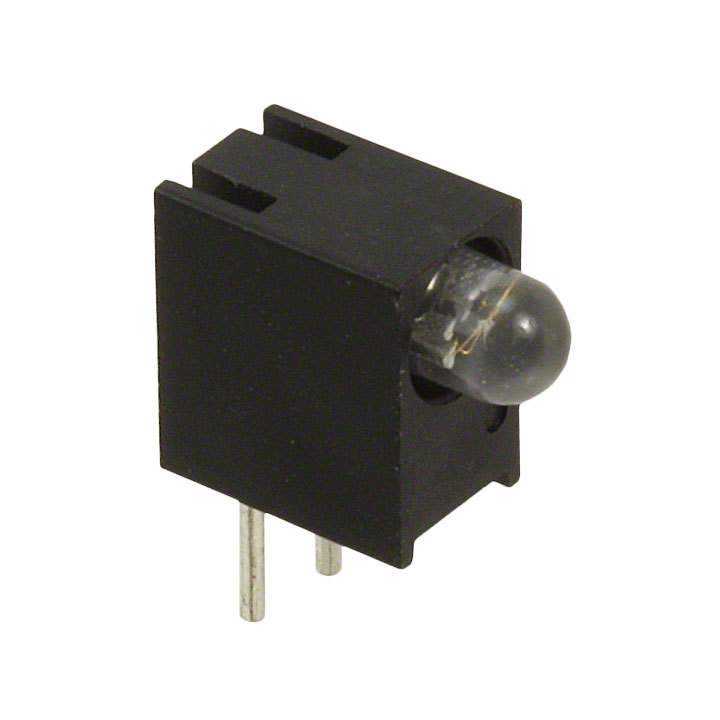

    本产品为一款3毫米LED双色灯(Bi-color LED),型号为C-17822,隶属于Dialight品牌。它采用了橙色和绿色两种颜色的发光二极管封装,常用于信号指示、指示灯和显示系统等领域。这款双色LED具有高亮度和良好的视角覆盖范围,适合在需要清晰可见指示的应用场景中使用。

    技术参数


    - 最大功率耗散: 橙色:60毫瓦,绿色:100毫瓦
    - 峰值正向电流(脉冲宽度0.1毫秒,占空比1/10): 橙色:80毫安,绿色:120毫安
    - 连续正向电流: 橙色:20毫安,绿色:30毫安
    - 反向电压: 9伏特
    - 导通温度范围: -55至+100摄氏度
    - 存储温度范围: -55至+100摄氏度
    - 主导波长(测试条件:I=2mA):
    - 橙色:600至613纳米
    - 绿色:560至570纳米
    - 峰值波长(测试条件:I=20mA):
    - 橙色:621纳米
    - 绿色:574纳米
    - 视角(半强度角度):
    - 橙色:60度
    - 绿色:60度
    - 符合RoHS标准

    产品特点和优势


    1. 双色选择:同时提供橙色和绿色两种发光颜色,方便在同一设备上实现多种状态指示。
    2. 高可靠性:最高反向电压达到9伏特,确保设备的稳定性和安全性。
    3. 高亮度:在低功耗下仍能保持高亮度输出,适用于需要高可见度的指示场景。
    4. 宽温范围:可在极端环境条件下正常工作,适用范围广泛。
    5. RoHS合规:满足环保要求,适用于对有害物质有严格限制的应用场合。

    应用案例和使用建议


    应用案例:
    这款双色LED常用于汽车仪表盘的警告指示灯、智能家居系统的状态指示灯以及工业自动化设备的报警指示器。
    使用建议:
    1. 安装位置:选择能够充分暴露于用户视野中的位置进行安装,以确保指示效果。
    2. 电路设计:在电路设计时注意散热问题,避免长时间大电流工作导致过热损坏。
    3. 操作温度:注意设备运行时的温度控制,避免超出规定的温度范围。

    兼容性和支持


    - 兼容性:该产品适用于大多数标准电路板设计,与常用焊接工艺兼容。
    - 支持:厂商提供详尽的技术文档和应用指南,确保用户在使用过程中遇到任何问题都能得到及时的支持和帮助。

    常见问题与解决方案


    1. 问题:在安装后无法正常点亮。
    - 解决方案:检查引脚连接是否正确,确认电源电压是否符合要求,尝试更换新的LED灯。
    2. 问题:发光亮度不足。
    - 解决方案:检查电流是否足够,必要时调整供电电路以提高电流。
    3. 问题:频繁出现闪烁现象。
    - 解决方案:确认驱动电路稳定性,如需改善,可以使用稳压器或者滤波电容来增强电路的稳定性。

    总结和推荐


    综上所述,Dialight公司的这款3毫米双色LED C-17822是一款具备高可靠性和广泛应用范围的电子元器件。其优秀的性能和广泛的适用性使其成为各种需要双色指示灯的应用的理想选择。因此,强烈推荐在需要高性能指示灯的应用中选用此产品。

5513407F参数

参数
测试电流 -
显示颜色 橙色,绿色
视角 60°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 605nm
长*宽*高 3mm*3mm*7.11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

5513407F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5513407F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5513407F 5513407F数据手册

5513407F封装设计

查看详情并下载
Symbol
Footprint
3D Model
