5501610806F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 585nm 30° 2.55V 圆形,带圆顶 透明 黄色 通孔安装
供应商型号: TS-5501610806F
供应商: 海外现货
标准整包数: 100
DIALIGHT 发光二极管 5501610806F

5501610806F概述


    产品简介

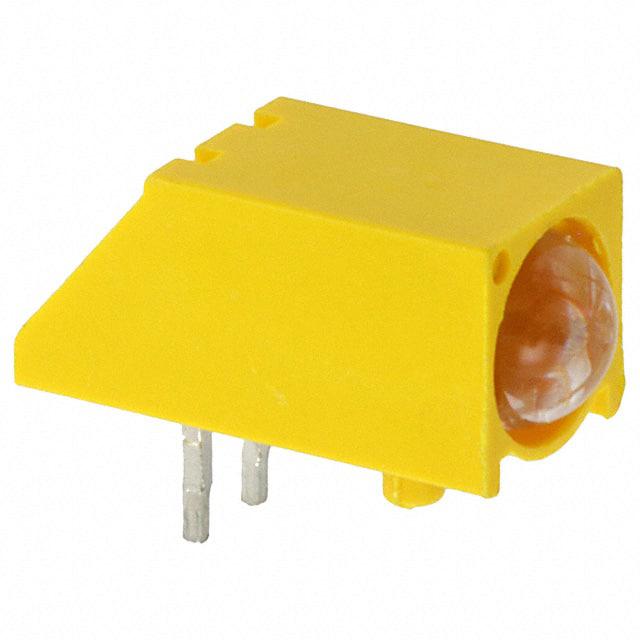

    Dialight公司的5mm LED电路板指示灯(Circuit Board Indicator, CBI)是一种高效率、非扩散型的发光二极管,主要用于背光应用。该系列提供多种颜色选项,包括红、绿、黄单色LED及双色LED(红/绿、黄/绿),能够广泛应用于各种电子设备的指示和背光功能。这些LED通过其卓越的性能和耐用性,在工业控制面板、通信设备、汽车仪表盘等领域得到了广泛应用。

    技术参数


    以下是该系列LED的技术规格和性能参数:
    | 参数 | 单色LED | 双色LED |
    |
    | 颜色 | 红 (650nm) | 红/绿 (660/565nm) |
    | 光通量 (mcd) | 110 | 90/40 |
    | 峰值电流 (mA) | 20 | 20 |
    | 工作电压 (V) | 2.1 | 1.8/2.1 |
    | 观察角度 (°) | 30 | 60 |
    | 绝对最大额定值 (TA=25°C)
    | 功率耗散 (mW) | 75 | 100/100 |
    | 正向电流 (mA) | 25 | 40/30 |
    | 脉冲电流 (mA) | 60 | 200/120 |
    | 操作温度 (°C) | -55 至 +100 | -55 至 +100 |

    产品特点和优势


    该系列产品的主要优势包括:
    - 降低光线溢出:长外壳和窄视角减少了光线溢出现象。
    - 形成水平LED阵列:多组CBIs可以在0.250英寸中心线上形成水平LED阵列。
    - 高对比度黑色外壳:UL 94 V-0级,阻燃等级为32%,材料为聚对苯二甲酸丁二醇酯(PBT)。
    - 稳定引脚可选:提供额外的稳定性,具体细节请联系Dialight。
    - 便于PCB清洁:支撑腿设计使得电路板清洁更加容易。
    - 高耐焊性:符合MIL-STD-202F标准。

    应用案例和使用建议


    该系列LED广泛应用于工业控制系统、通信设备及汽车仪表盘等领域。例如,在一个汽车仪表盘项目中,绿光LED被用于显示发动机状态,而红光LED用于警示紧急情况。用户可以利用这些不同颜色和性能的LED来实现不同的视觉效果和功能需求。

    兼容性和支持


    Dialight公司为其产品提供了详尽的支持和服务,包括详细的安装指南和技术文档。对于与其他电子元器件的兼容性,建议查阅相应的安装指南以确保最佳效果。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    1. LED损坏:检查焊接温度和时间,确保符合标准。
    2. 亮度不足:检查电源电压是否达到要求,确保电路连接正确。
    3. 引脚松动:重新焊接或更换新的LED。

    总结和推荐


    总体而言,Dialight公司的5mm LED电路板指示灯是一款性能优异、多功能的电子元器件。其出色的耐久性和多样化的颜色选择使其成为各类应用的理想选择。强烈推荐给需要高可靠性和耐用性的应用场景。

5501610806F参数

参数
视角 30°
透镜类型 透明
Vf-正向电压 2.55V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 -
显示颜色 黄色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5501610806F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5501610806F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5501610806F 5501610806F数据手册

5501610806F封装设计

查看详情并下载
Symbol
Footprint
3D Model
