首页  >  产品百科  >  5976901602F

5976901602F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 7.4μm(K) 70° 2.9V 20mA 圆形,带平顶 无色不扩散 白色 1206 底座安装,标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 350-4108-ND
供应商: Digi-Key
标准整包数: 1

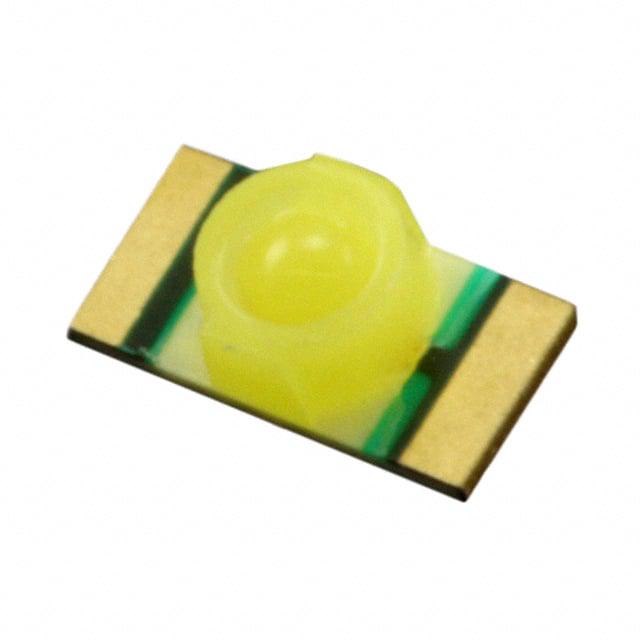

DIALIGHT 发光二极管 5976901602F

5976901602F概述

    Micro LED® 表面贴装发光二极管产品概述

    产品简介


    Micro LED® 表面贴装LED(发光二极管)系列产品是市场上最广泛的分立LED之一。这些LED封装形式多样,包括芯片LED、PLCC、直角安装和反向安装配置,覆盖全范围的颜色和亮度等级,包括最新的AllnGaP和InGaN技术。所有产品均符合RoHS标准,并且与Dialight广泛系列的Optopipe® 515系列光导条完全兼容。
    Micro LED®表面贴装LED系列提供了多种安装样式、颜色、亮度、视角和透镜特性,保证能在任何应用中找到成本效益高的解决方案。这种多样化的选择使Micro LED®成为数据处理中心基础设施、服务器、存储系统、网络设备、无线基础设施、电子测试仪器等多个领域的理想选择。

    技术参数


    以下是几种典型型号的技术规格和性能参数:
    - 0402 LED
    - 封装尺寸:1.0 x 0.6 x 0.2 mm
    - 材料:AlInGaP, InGaN
    - 测试电流:20 mA, 25 mA, 40 mA
    - 典型正向电压:2.0 V, 2.1 V
    - 观看角度:135°, 120°
    - 操作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+100℃
    - 0404和0603 LED
    - 封装尺寸:1.0 x 1.0 x 0.2 mm (BiColor和TriColor)
    - 材料:AlInGaP, InGaN
    - 测试电流:20 mA, 25 mA
    - 典型正向电压:2.1 V, 2.2 V
    - 观看角度:128°, 120°
    - 操作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+100℃
    - 0603 LED
    - 封装尺寸:1.6 x 0.8 x 0.35 mm (单色带齐纳二极管)
    - 材料:InGaN
    - 测试电流:5 mA, 71 mA
    - 典型正向电压:2.7 V, 3.15 V
    - 观看角度:130°
    - 操作温度范围:-20℃至+80℃
    - 存储温度范围:-40℃至+85℃
    - 0606 LED
    - 封装尺寸:1.6 x 1.6 x 0.5 mm (三色带齐纳二极管)
    - 材料:AlInGaP, InGaN
    - 测试电流:5 mA, 71 mA
    - 典型正向电压:1.9 V, 2.3 V
    - 观看角度:130°
    - 操作温度范围:-20℃至+80℃
    - 存储温度范围:-30℃至+85℃
    - 0805 LED
    - 封装尺寸:2.0 x 1.25 x 0.7 mm (单色)
    - 材料:AlInGaP, InGaN
    - 测试电流:20 mA, 55 mA
    - 典型正向电压:2.1 V, 2.4 V
    - 观看角度:140°
    - 操作温度范围:-40℃至+100℃
    - 存储温度范围:-40℃至+100℃
    - 1206 LED
    - 封装尺寸:3.2 x 1.6 x 1.1 mm (单色)
    - 材料:GaP, AlInGaP
    - 测试电流:20 mA, 4.0 mA
    - 典型正向电压:2.0 V, 2.6 V
    - 观看角度:130°
    - 操作温度范围:-55℃至+85℃
    - 存储温度范围:-55℃至+85℃
    更多详细信息请参考www.dialightsignalsandcomponents.com,包括技术规格、原理图、3D模型和操作特性。

    产品特点和优势


    Micro LED® 系列产品具备以下显著优势:
    - 多样的封装样式:满足各种不同的设计需求。
    - 广泛的颜色选择:从红到蓝、绿,再到白色,提供全面的色彩选择。
    - 高可靠性:所有产品均符合RoHS标准,环保无污染。
    - 高亮度:适用于高强度应用,例如数据中心和服务器系统。
    - 紧凑设计:适用于空间有限的应用场合。
    - 适应性强:广泛应用于数据通信、自动化、医疗设备等领域。

    应用案例和使用建议


    - 数据中心基础设施:适用于各类服务器、存储子系统及网络设备。
    - 电信设备:用于光纤通信系统中的路由器和交换机。
    - 自动化设备:在过程控制和自动化设备中起到指示作用。
    在实际应用中,建议根据具体应用场景选择合适的封装尺寸和颜色。对于需要低功耗的应用,如手持设备和电池供电应用,可以选择电流较低的型号。

    兼容性和支持


    - 其他兼容性产品:Micro LED® 产品与其他Dialight品牌的Optopipe®光导条完全兼容。
    - 客户支持:通过授权分销商或当地销售代表联系获取更多信息和样品。同时,Dialight提供详尽的产品文档和技术支持,确保客户顺利应用。

    常见问题与解决方案


    - Q: 如何确定合适的LED电流?
    - A: 参考技术手册中的电流测试数据,根据应用所需的亮度来选择适当的电流。
    - Q: LED的工作温度范围是多少?
    - A: 大多数产品的操作温度范围为-40℃至+85℃,部分型号可达-55℃至+100℃。
    - Q: 是否可进行反向安装?
    - A: 是的,有些型号提供反向安装选项,适用于特定应用场合。

    总结和推荐


    Micro LED® 表面贴装LED系列产品凭借其广泛的应用范围、卓越的技术性能和高可靠性,是许多应用领域的理想选择。它能够很好地适应数据通信、自动化设备和其他高要求的工业应用,具有显著的竞争优势。因此,我们强烈推荐Micro LED®系列产品给所有需要高质量LED的工程师和设计师。

5976901602F参数

参数
视角 70°
透镜类型 无色不扩散
Vf-正向电压 2.9V
透镜形状 圆形,带平顶
波长 7.4μm(K)
测试电流 20mA
显示颜色 白色
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 底座安装,标准安装,贴片安装
零件状态 在售

5976901602F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5976901602F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5976901602F 5976901602F数据手册

5976901602F封装设计

查看详情并下载
Symbol
Footprint
3D Model
