首页  >  产品百科  >  5583001001F

5583001001F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 565nm(绿色),630nm(红色) 200° 1.9V,2V 圆形,带圆顶 扩散,无色 红色,绿色 卡入式安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: 350-2778-ND
供应商: Digi-Key
标准整包数: 1

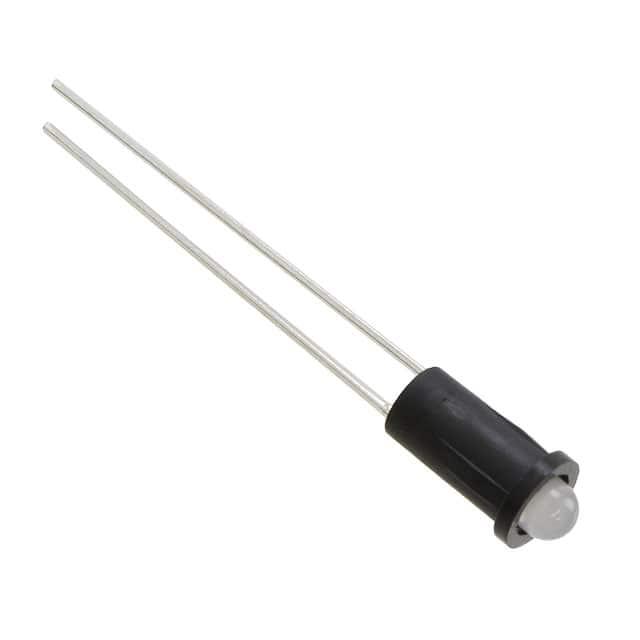

DIALIGHT 发光二极管 5583001001F

5583001001F概述

    558系列LED指示灯技术手册

    产品简介


    Dialight的558系列LED指示灯是一款专为各种应用设计的高品质LED产品。它采用AlInGaP和InGaN技术,提供高亮度显示,并集成电阻。该指示灯广泛应用于风扇托盘组件、数据中心基础设施(服务器和存储)、网络设备(交换机和路由器)、存储网络硬件(光纤通道主机总线适配卡)等场合。此外,还可用于新一代无线基础设施、电子测试和测量仪器以及通信测试设备等领域。

    技术参数


    - 工作电压范围:1.8V至3.3VDC(典型值),5VDC(典型值,含电阻)
    - 操作温度范围:红光LED:-40°C至+85°C;蓝光LED:-40°C至+100°C;其他颜色LED:-55°C至+100°C
    - 存储温度范围:-55°C至+100°C(-67°F至+212°F)
    - 电气连接:直引脚用于线绕接或26AWG导线引脚
    - 机械信息:安装孔尺寸:0.155-0.158英寸(3.94-4.01毫米);最大面板厚度:0.031-0.062英寸(0.787-1.57毫米)
    - 认证与等级:符合RoHS标准

    产品特点和优势


    1. 多种颜色选择:红、绿、黄、橙、蓝和白等多种颜色,满足不同需求。
    2. 高亮度显示:采用先进的AlInGaP和InGaN技术,提供优异的亮度。
    3. 集成电阻:内置电阻,简化电路设计,降低总体成本。
    4. 广泛的适用性:适用于多种工业和通信设备,包括数据中心、网络设备和电子测试设备。

    应用案例和使用建议


    - 数据中心:在服务器和存储设备上使用,以监控系统状态。
    - 网络设备:在网络交换机和路由器上使用,指示电源状态和连接情况。
    - 存储网络硬件:在光纤通道主机总线适配卡上使用,用于故障检测。
    使用建议:
    1. 电源管理:根据应用需求合理设置驱动电流,以达到最佳亮度并延长使用寿命。
    2. 散热管理:确保良好的散热设计,特别是在高温环境下使用时。

    兼容性和支持


    - 兼容性:可与多种终端设备及连接器兼容,如Samtec IPD1-05-S-K和AMP 1-104480-3等。
    - 支持服务:Dialight提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:LED亮度不足。
    - 解决方案:检查驱动电流是否足够,调整驱动电路,确保供电稳定。
    2. 问题:LED出现闪烁现象。
    - 解决方案:确认供电电压是否稳定,检查是否有外部干扰因素,如电磁干扰。

    总结和推荐


    综上所述,Dialight的558系列LED指示灯凭借其出色的性能、广泛的应用范围以及优良的客户支持,成为工业和通信领域的理想选择。我们强烈推荐此产品,尤其是在需要高性能和可靠性的情况下。无论是数据中心还是网络设备,558系列LED指示灯都能提供卓越的显示效果。

5583001001F参数

参数
透镜类型 扩散,无色
Vf-正向电压 1.9V,2V
透镜形状 圆形,带圆顶
波长 565nm(绿色),630nm(红色)
测试电流 -
显示颜色 红色,绿色
视角 200°
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5583001001F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5583001001F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5583001001F 5583001001F数据手册

5583001001F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0355 ¥ 17.2
10+ $ 1.1731 ¥ 9.7222
100+ $ 0.832 ¥ 6.8952
500+ $ 0.6975 ¥ 5.7809
1000+ $ 0.6562 ¥ 5.4386
2000+ $ 0.6224 ¥ 5.158
5000+ $ 0.5868 ¥ 4.8628
10000+ $ 0.5654 ¥ 4.6856
库存: 768
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.2
直接购买
加入购物车
