5590302007F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 583nm 60° 5V 圆形,带圆顶 扩散 黄色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: 350-2129-ND
供应商: Digi-Key
标准整包数: 1

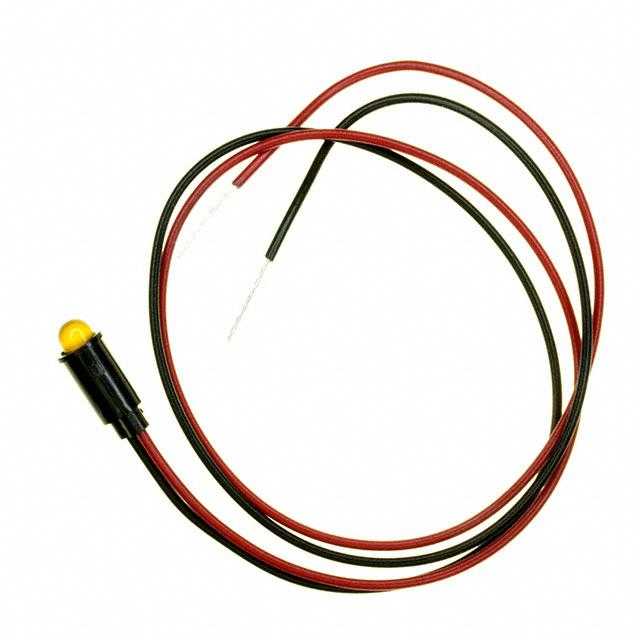

DIALIGHT 发光二极管 5590302007F

5590302007F概述


    产品简介


    Dialight的559系列面板安装指示灯是一款高性能的LED指示灯,适用于多种电子应用。该系列采用AlInGaP和InGaN技术,具有高亮度特性,可选配积分电阻。它提供单色LED和双色LED两种选择,广泛应用于风扇托盘组装、数据中心基础设施(服务器和存储)、下一代无线基础设施、电子测试与测量仪器、通信测试设备、过程控制、自动化、医疗设备和手持设备等领域。

    技术参数


    - 机械信息
    - 安装孔尺寸:0.249 - 0.252英寸(6.32 - 6.40毫米)
    - 最大面板厚度:0.031 - 0.062英寸(0.787 - 1.57毫米)
    - 电气规格
    - 操作电压:1.6 - 2.3 V DC(电流限制电阻需要)
    - 5V DC(电阻已包含)
    - 12V DC(电阻已包含)
    - 24V DC(外部电阻)
    - 操作温度:详见表格
    - 储存温度:-67°F至+212°F(-55°C至+100°C)
    - 电气连接:直插式端子,用于线束焊接或24 AWG引线(6英寸或14英寸)
    - 引线:直插式引线,2根引线,3根引线(共阴极)

    产品特点和优势


    - 环保:符合RoHS标准
    - 长寿命:典型寿命为10万小时
    - 低功耗:比传统指示灯节能高达90%
    - 免硬件安装:前方面板卡扣安装无需额外硬件
    - 无热量产生
    - 抗冲击和振动
    - 双色型号:提供2根或3根引线的双色型号
    - 导线材料:可选PVC-free导线

    应用案例和使用建议


    Dialight的559系列LED指示灯广泛应用于数据中心、服务器、通信测试设备和自动化系统中。例如,在服务器和存储系统中,这些指示灯可以用来显示系统的运行状态。在自动化控制系统中,它们可以用来指示不同阶段的状态。
    使用建议:
    1. 确保正确连接电源电压并适当使用电流限制电阻。
    2. 在高温环境下使用时,注意监测温度变化,以避免过热损坏。
    3. 对于PVC-free导线型号,需注意是否满足特定的合规要求。

    兼容性和支持


    559系列LED指示灯设计灵活,可与多种电气系统兼容。此外,Dialight公司提供了全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. Q:如何确定正确的电流限制电阻?
    - A:根据LED的工作电压和所需工作电流来计算所需的电阻值。例如,如果LED的工作电压为2.3V,所需工作电流为20mA,则电阻值约为50Ω。

    2. Q:如何判断LED是否已损坏?
    - A:使用万用表检测LED两端的电压降。正常情况下,LED正向电压降约为2.2V左右。如果测得的电压降明显低于或高于此值,则LED可能已损坏。

    3. Q:如何进行正确的安装?
    - A:确保安装孔大小匹配,且面板厚度不超过最大值。使用正确的引线类型,根据需要选择直插式端子或焊锡端子。

    总结和推荐


    Dialight的559系列LED指示灯凭借其环保、高可靠性、长寿命和低功耗等优势,成为了许多领域的理想选择。无论是数据中心还是工业自动化系统,这些指示灯都能提供可靠的状态指示功能。强烈推荐在各种电子系统中使用559系列LED指示灯,特别是在需要高度可靠性和长期稳定性的应用场景中。

5590302007F参数

参数
Vf-正向电压 5V
透镜形状 圆形,带圆顶
波长 583nm
测试电流 -
显示颜色 黄色
视角 60°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5590302007F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5590302007F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5590302007F 5590302007F数据手册

5590302007F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1395 ¥ 24.914
10+ $ 2.0582 ¥ 17.2242
100+ $ 1.5934 ¥ 13.3346
500+ $ 1.3891 ¥ 11.6254
1000+ $ 1.3226 ¥ 11.0684
2000+ $ 1.2662 ¥ 10.5968
5000+ $ 1.2048 ¥ 10.0828
库存: 413
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.91
