5561005304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 125V 圆形,带平顶 扩散,无色,透明 白色 螺纹安装,面板安装
供应商型号: 350-2726-ND
供应商: Digi-Key
标准整包数: 1

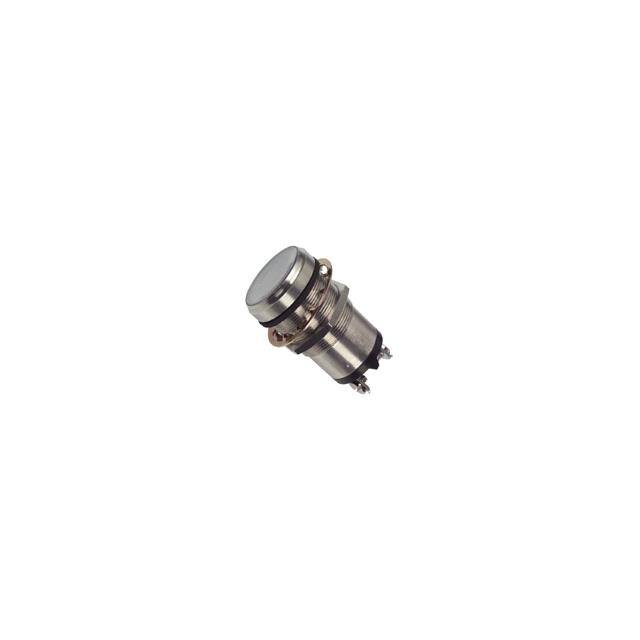

DIALIGHT 发光二极管 5561005304F

5561005304F概述

    556系列LED面板安装指示灯技术手册

    产品简介


    556系列LED面板安装指示灯是一款标准的电子元器件,主要用于各种应用场合,如仪器仪表盘、安全应用、交通设施(铁路、公共汽车、航空)、自动贩卖机、游戏机、车道控制和显示照明等。此系列产品结合了InGaN和AlInGaP两种技术,提供最佳的光输出能力,具有高耐用性,能够适应室外应用中可能遇到的雨雪、尘埃和阳光等恶劣环境。

    技术参数


    - 机械信息
    - 安装孔尺寸:1.0英寸(25.4毫米)
    - 最大面板厚度:平面型:0.600英寸(15.24毫米),拱顶型:0.187英寸(4.27毫米)
    - 安装扭矩:40英寸磅
    - 电气信息
    - 电压选项:12至125伏直流电,125、230伏交流电(无需电阻)
    - 工作温度范围:-30°C至+85°C(-22°F至+185°F)
    - 存储温度范围:-40°C至+100°C(-40°F至+212°F)
    - 电气连接:6-32螺纹终端
    - 材料信息
    - 外壳:黄铜—白色或黑色镀镍
    - 端子:黄铜—热浸焊锡处理(符合MIL-F-14072D、M258、Type II标准)
    - 镜片材料:透明聚碳酸酯(符合UL 94V-0标准)
    - 锁紧垫圈:磷青铜—白色或黑色镀镍
    - 螺母:黄铜—白色或黑色镀镍
    - 认证与评级
    - UL 1598认证(编号E156890)
    - IP66防护等级
    - NEMA 4X防护等级
    - 符合RoHS标准(6C豁免)
    - 符合IK07标准

    产品特点和优势


    - 双技术集成:556系列LED面板安装指示灯结合了InGaN和AlInGaP两种先进技术,提供最佳的光输出能力,确保在各种环境中都能稳定运行。
    - 高耐用性:设计用于承受户外应用中的雨雪、尘埃和阳光等恶劣条件,确保长期可靠的性能。
    - 宽电压范围:支持12至125伏直流电,以及125、230伏交流电(无需外部电阻),满足不同应用需求。
    - 环保合规:符合RoHS标准,无卤素,绿色环保。

    应用案例和使用建议


    - 安全应用:在紧急情况下快速响应,提高安全性。
    - 交通运输:在公共交通工具(如列车、公交)上作为指示标志,帮助乘客了解车辆状态。
    - 自动化设备:在自动贩卖机和游戏机中作为操作指示,引导用户正确操作。

    使用建议:
    - 根据不同的电压要求选择合适的型号,以确保最佳的工作效果。
    - 在安装过程中注意面板厚度限制,避免影响整体结构的稳定性。
    - 针对特定应用环境(如强光照射区域),可考虑选择具有更高亮度的产品型号。

    兼容性和支持


    556系列LED面板安装指示灯设计灵活,易于与其他电子元器件或系统兼容。厂商提供全面的技术支持和服务保障,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题:安装时发现面板厚度超出了规格限制。
    - 解决方法:选择符合特定应用需求的型号,确保其适用于当前安装环境。
    - 问题:产品在特定环境下无法正常工作。
    - 解决方法:确认工作环境温度是否在允许范围内,必要时可联系厂商获取技术支持。

    总结和推荐


    556系列LED面板安装指示灯以其卓越的技术参数和广泛的适用范围,成为市场上一款非常受欢迎的产品。无论是需要高亮度还是高可靠性,这款产品都能满足各种应用场景的需求。我们强烈推荐使用556系列LED面板安装指示灯来提升您的项目性能。

5561005304F参数

参数
Vf-正向电压 125V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 -
透镜类型 扩散,无色,透明
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

5561005304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5561005304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5561005304F 5561005304F数据手册

5561005304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.3352 ¥ 479.824
10+ $ 47.554 ¥ 397.9675
100+ $ 41.9212 ¥ 350.8276
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
