6561203304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 50° 12V 圆形,带平顶 透明 绿色 面板安装
供应商型号: 350-3873-ND
供应商: Digi-Key
标准整包数: 1

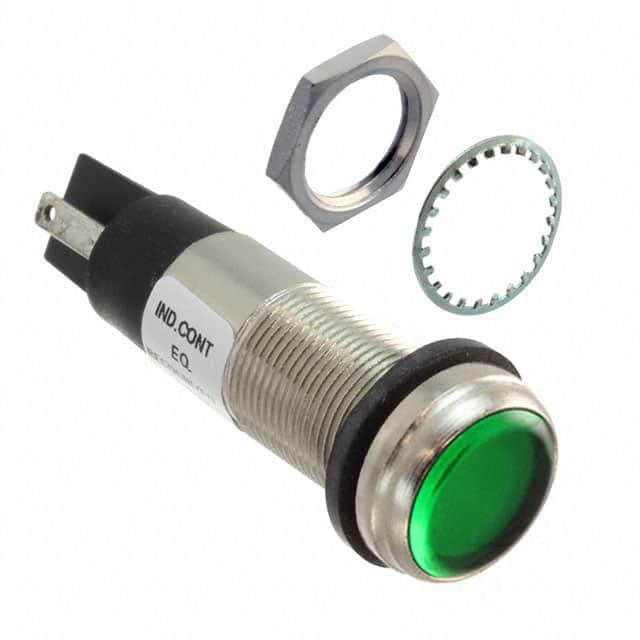

DIALIGHT 发光二极管 6561203304F

6561203304F概述

    高亮度LED指示灯技术手册

    产品简介


    本技术手册涵盖的产品为高亮度LED指示灯系列,型号为656-1xxx-304F。这些指示灯设计用于多种工业应用,提供红、绿、黄、蓝四种颜色选项,以满足不同的信号显示需求。它们广泛应用于机器状态监测、安全指示、过程控制等领域,确保操作人员能够迅速识别设备的状态。

    技术参数


    下表列出了各型号的详细技术参数:
    | 型号 | LED颜色 | 额定电压 | 最小电流 (mA) | 最大电流 (mA) |

    | 656-1103-304F | 红色 | 12VDC | 17 | 20 |
    | 656-1104-304F | 红色 | 24VDC | 19 | 21.5 |
    | 656-1105-304F | 红色 | 120VAC/DC| 4 | 6 |
    | 656-1106-304F | 红色 | 28VDC | 18 | 20.5 |
    | 656-1109-304F | 红色 | 230VAC | 2 | 4 |
    | 656-1203-304F | 绿色 | 12VDC | 15 | 17 |
    | 656-1204-304F | 绿色 | 24VDC | 18.5 | 21 |
    | 656-1205-304F | 绿色 | 120VAC/DC| 4 | 6 |
    | 656-1206-304F | 绿色 | 28VDC | 17 | 19 |
    | 656-1209-304F | 绿色 | 230VAC | 2 | 4 |
    | 656-1303-304F | 黄色 | 12VDC | 17 | 20 |
    | 656-1304-304F | 黄色 | 24VDC | 19 | 21.5 |
    | 656-1305-304F | 黄色 | 120VAC/DC| 4 | 6 |
    | 656-1306-304F | 黄色 | 28VDC | 18 | 20.5 |
    | 656-1309-304F | 黄色 | 230VAC | 2 | 4 |
    | 656-1403-304F | 蓝色 | 12VDC | 15 | 17 |
    | 656-1404-304F | 蓝色 | 24VDC | 18.5 | 21 |
    | 656-1405-304F | 蓝色 | 120VAC/DC| 4 | 6 |
    | 656-1406-304F | 蓝色 | 28VDC | 17 | 19 |
    | 656-1409-304F | 蓝色 | 230VAC | 2 | 4 |

    产品特点和优势


    这些高亮度LED指示灯具备以下几个关键优势:
    - 高亮度:采用先进的LED技术,保证在任何环境下都能清晰可见。
    - 长寿命:平均使用寿命可达数万小时,减少维护成本。
    - 防水防尘:通过IP67等级认证,适合恶劣环境下的应用。
    - 安装简便:采用标准化的安装方式,简化现场安装流程。
    - 广泛电压范围:适用于不同类型的电源输入,提高灵活性。

    应用案例和使用建议


    应用案例:
    这些指示灯常被用于机械设备监控系统中,例如工厂自动化生产线、机器人控制系统以及各种安全报警系统。当设备正常运行时,绿色LED亮起;出现异常情况时,红色LED点亮以警示操作人员。
    使用建议:
    - 确保连接到正确的电源电压,以避免过载或损坏。
    - 在高振动环境中使用时,增加额外的固定措施以防止松动。
    - 定期清洁指示灯表面,保持良好的透光效果。

    兼容性和支持


    这些指示灯与标准电气接口兼容,可以轻松集成到现有的控制系统中。厂家提供全面的技术支持和售后服务,包括安装指导、故障排查等服务。

    常见问题与解决方案


    问题1:指示灯无法正常点亮
    解决方案:检查电源连接是否正确,确认供电电压符合指示灯要求。
    问题2:指示灯亮度下降
    解决方案:检查是否存在物理遮挡,确保通风良好且无积尘。

    总结和推荐


    总体而言,这款高亮度LED指示灯凭借其卓越的性能和广泛的适用性,在工业应用中表现出色。我们强烈推荐此系列产品,尤其是对于需要长时间稳定工作的环境。

6561203304F参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 50°
透镜类型 透明
Vf-正向电压 12V
安装方式 面板安装
零件状态 在售

6561203304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6561203304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6561203304F 6561203304F数据手册

6561203304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
