5988520207F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 568nm(绿色),625nm(红色) 160° 2V,2V 20mA Green,20mA Red 带圆顶,矩形 透明 无色,红色,绿色 1208 贴片安装 3.2mm*1.5mm*1mm
供应商型号: TS-5988520207F
供应商: 海外现货
标准整包数: 3000

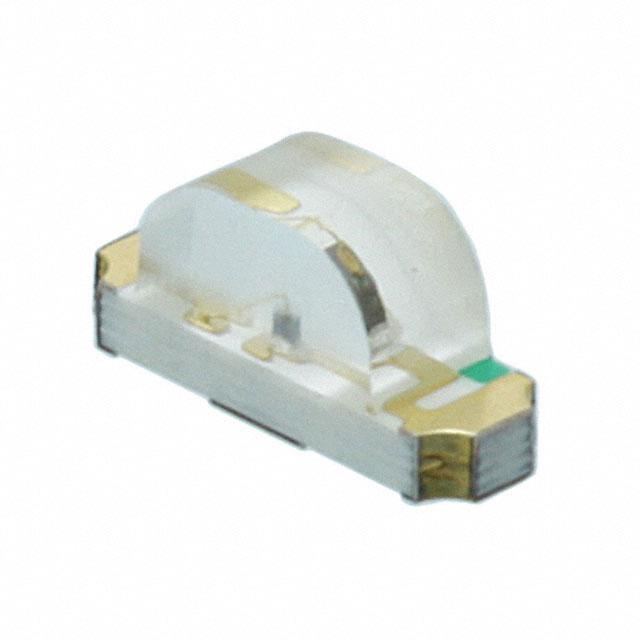

DIALIGHT 发光二极管 5988520207F

5988520207F概述

    电子元器件产品技术手册解析

    产品简介


    本篇技术手册介绍的是Dialight公司的598系列微型SMD(表面贴装)LED——Bi-Color右角LED。这一系列产品主要用于视觉信号指示,适合于紧凑型设计的应用场合。它们具有3.2mm x 1.5mm x 1.0mm的小巧尺寸,可广泛应用于消费电子、汽车电子、医疗设备及各种工业控制系统等领域。

    技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 尺寸 | 3.2mm x 1.5mm x 1.0mm |
    | 色彩 | 红色、黄色-绿色、红色-橙色、橙色、黄色、黄色-绿色、绿色 |
    | 峰值波长 | 520-640nm |
    | 正向电流 | 20mA |
    | 反向电压 | 5V |
    | 操作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -40°C 至 +100°C |
    | 峰值脉冲正向电流 | 60mA |
    | 电气认证 | RoHS符合 |
    | 视角 | 90-120度 |

    产品特点和优势


    - 多功能色彩组合:提供多种颜色组合选项,满足不同视觉信号需求。
    - 小尺寸设计:3.2mm x 1.5mm x 1.0mm的紧凑封装,非常适合空间受限的应用。
    - 高可靠性:符合RoHS标准,无铅环保;具有良好的抗静电放电性能,确保长时间稳定运行。
    - 兼容性好:适合自动贴装设备,提高生产效率。

    应用案例和使用建议


    这些Bi-Color SMD LED特别适用于需要双色指示的应用场景,如工业控制面板、医疗设备报警系统以及智能家居产品中的状态显示等。建议在设计电路时注意散热管理,特别是在连续高亮度使用时,以避免过热导致的产品损坏。

    兼容性和支持


    598系列LED采用标准8mm带装(7"盘),每盘含3000个部件。兼容主流自动贴片机,方便大规模生产使用。厂商提供详细的技术支持文档和售后保障服务,帮助客户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 焊接温度过高导致损坏 | 控制焊接温度不超过300°C,单次焊接时间不超过3秒 |
    | 超过最大额定电流导致过热 | 确保电流不超过20mA,避免长时间过载使用 |
    | 安装方向错误 | 按照正负极标记正确安装,参考提供的安装图 |

    总结和推荐


    综上所述,Dialight的598系列Bi-Color SMD LED凭借其多功能色彩选择、高可靠性和优异的尺寸适应性,在多个领域内展现出强大的应用潜力。如果您正在寻找一款性能优越且便于集成到各类电子设备中的LED元件,那么这个系列无疑是一个值得考虑的选择。

5988520207F参数

参数
透镜类型 透明
Vf-正向电压 2V,2V
透镜形状 带圆顶,矩形
波长 568nm(绿色),625nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 160°
长*宽*高 3.2mm*1.5mm*1mm
通用封装 1208
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5988520207F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5988520207F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5988520207F 5988520207F数据手册

5988520207F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1525 ¥ 1.2963
6000+ $ 0.1427 ¥ 1.2133
9000+ $ 0.1345 ¥ 1.1434
15000+ $ 0.1322 ¥ 1.124
27000+ $ 0.1288 ¥ 1.095
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3888.9
