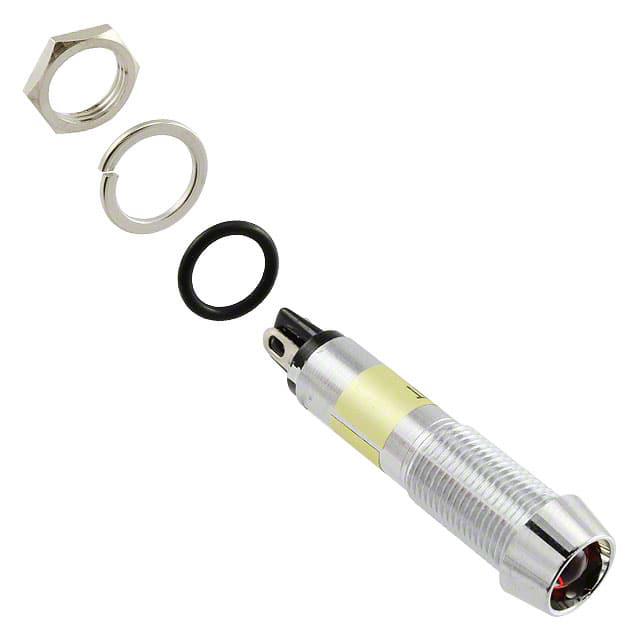

6092112330F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 350-2514-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 6092112330F

6092112330F概述

    609/679系列LED面板指示灯技术手册

    产品简介


    609/679系列是专为工业控制和仪器仪表设计的9毫米LED面板安装指示灯。这些指示灯采用防水设计,适用于各种应用环境,如主电源指示、远程电源指示、状态指示、维护和警告指示等。产品提供两种类型:凸出式(Protruding)和嵌入式(Recessed),确保安装灵活性和适应不同需求。

    技术参数


    - 机械信息
    - 安装孔直径:0.374英寸(9.5毫米)
    - 最大面板厚度:0.374英寸(9.5毫米),带密封圈时为0.318英寸(8.0毫米)
    - 安装扭矩:0.362磅英尺(5千克厘米)
    - 规格
    - 工作电压:6V DC、12V DC 和 24V DC(无需电阻)
    - 操作温度:-30°C 至 +85°C(-22°F 至 +185°F)
    - 存储温度:-40°C 至 +85°C(-40°F 至 +185°F)
    - 电气连接:焊锡端子
    - 外壳材料:黄铜——镀铬或黑色电镀
    - 接线端子:铜——镀镍
    - 止动垫圈:铁——镀镍
    - 螺母:黄铜——镀镍
    - 认证与评级
    - 符合RoHS标准
    - NEMA 4X(仅防水)
    - IP66(仅防水)

    产品特点和优势


    1. 防水设计:NEMA 4X 和 IP66 认证,确保在恶劣环境中依然稳定工作。
    2. 高可靠性:-30°C 至 +85°C 的宽温范围操作,适用于严苛的工业环境。
    3. 多种颜色选择:红、绿、黄三色可选,方便用户根据需要进行选择。
    4. 不同安装方式:提供凸出式和嵌入式两种型号,便于灵活安装。

    应用案例和使用建议


    - 主要应用:电源指示、状态指示、维护和警告指示等。
    - 使用建议:确保正确安装,避免过载电流对指示灯造成损坏。注意安装孔直径和螺纹尺寸的匹配,确保紧固效果。

    兼容性和支持


    - 兼容性:与标准的工业控制系统和仪器仪表兼容。
    - 支持:产品由制造商提供技术支持和售后服务。

    常见问题与解决方案


    1. 问:指示灯无法正常点亮?
    - 答:检查接线是否正确,确认工作电压是否符合要求。检查LED是否损坏或焊点是否松动。
    2. 问:指示灯亮度不足?
    - 答:检查供电电压是否稳定,是否有外部电磁干扰。尝试更换新指示灯以排除故障。

    总结和推荐


    609/679系列LED面板指示灯凭借其出色的防水性能、广泛的工作温度范围和多种颜色选择,在工业控制和仪器仪表领域表现出色。对于需要高性能指示灯的应用,我们强烈推荐使用此系列产品。无论是在主电源指示还是状态指示方面,这些指示灯都能提供可靠稳定的性能。

6092112330F参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

6092112330F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6092112330F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6092112330F 6092112330F数据手册

6092112330F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8864 ¥ 49.2618
25+ $ 3.9969 ¥ 33.4493
500+ $ 3.1481 ¥ 26.3453
1000+ $ 3.0242 ¥ 25.3092
2000+ $ 2.9195 ¥ 24.4329
库存: 279
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.26
