FM28V100-TG

产品分类: 铁电存储器(FRAM)
产品描述: 1Mb (128K x 8) 128Kx8 2V 3.6V 90ns Parallel TSOP-32 贴片安装
供应商型号: CY-FM28V100-TG
供应商: Avnet
标准整包数: 1
CYPRESS SEMICONDUCTOR 铁电存储器(FRAM) FM28V100-TG

FM28V100-TG概述

    FM28V100:一款1-Mbit(128K × 8)非易失性铁电随机存取存储器(F-RAM)

    1. 产品简介


    FM28V100 是一款由Cypress(现为英飞凌子公司)开发的1-Mbit非易失性铁电随机存取存储器(F-RAM),逻辑上组织为128K × 8。这款产品主要用于高可靠性应用中,如工业控制、数据记录、自动化系统等。F-RAM具备与标准静态随机存取存储器(SRAM)相同的接口,但具有数据不丢失的优势,是电池备份SRAM(BBSRAM)的出色替代品。

    2. 技术参数


    - 容量:1-Mbit (128K × 8)
    - 工作电压范围:2.0 V 至 3.6 V
    - 工作温度范围:-40°C 至 +85°C
    - 电源电流:
    - 活动模式下:7 mA (典型值)
    - 待机模式下:90 μA (典型值)
    - 数据保持能力:超过151年
    - 耐写周期:高达100万亿次(10^14)
    - 访问时间:60 ns

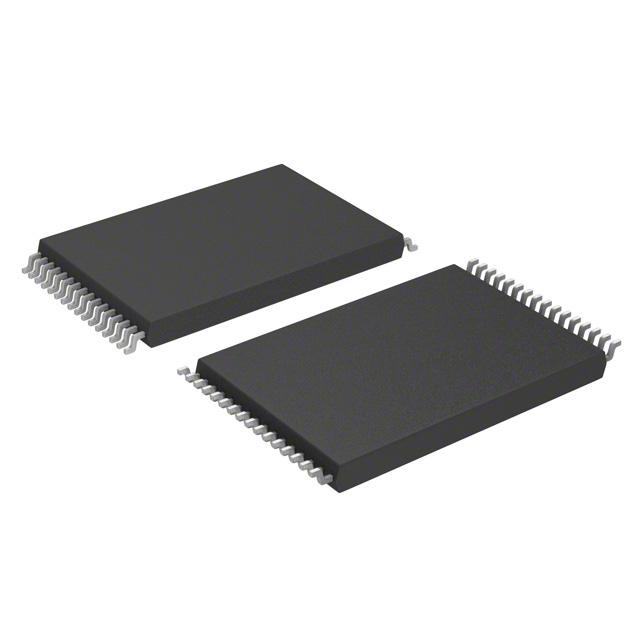

    - 封装:32-pin TSOP I
    - 认证:符合RoHS标准

    3. 产品特点和优势


    - 高耐写能力:FM28V100提供高达100万亿次的耐写能力,使得它非常适合频繁写入的应用场合。
    - 数据保持时间长:在+85°C环境下可以保持数据超过10年,显著优于其他非易失性存储器。
    - 无延迟写入:采用NoDelay™写入技术,消除了数据写入后的延迟问题。
    - 与SRAM兼容:兼容标准SRAM的引脚定义和接口,便于替换传统SRAM应用。
    - 低功耗:在活动模式下的电流消耗仅为7 mA,待机模式下的电流消耗为90 μA。
    - 可靠性高:单芯片设计,避免了外置电池的维护问题。

    4. 应用案例和使用建议


    FM28V100广泛应用于工业控制系统、医疗设备、汽车电子等领域。例如,在工业控制系统中,它可以用于高速数据记录和实时监测。对于需要高频率读写的系统,建议将芯片使能信号仅在内存访问期间激活,以减少不必要的功耗。
    使用建议:
    - 选择适当的拉高电阻值,确保当CE1和WE信号在电源波动时仍然保持高电平。
    - 使用外部的下拉电阻可以降低功率消耗。

    5. 兼容性和支持


    FM28V100采用行业标准的128K × 8 SRAM引脚定义,可以直接替代标准SRAM。此外,英飞凌将继续为客户提供技术支持和维护服务。用户可以通过官方网站获取更多产品文档和支持信息。

    6. 常见问题与解决方案


    - 问题:如何确定芯片已经正确连接?
    - 解决方案:确保所有引脚都已正确连接,特别是VDD和VSS引脚。验证电源电压在指定范围内。
    - 问题:数据传输时偶尔会出现错误。
    - 解决方案:检查地址输入是否正确,以及CE1和CE2引脚是否按照预期进行切换。


    7. 总结和推荐


    FM28V100 是一款非常适合于需要高耐写能力和长时间数据保持的应用的存储器。它的低功耗、高可靠性和与标准SRAM的兼容性使其成为许多行业的理想选择。强烈推荐给需要高性能存储解决方案的设计者和工程师们。
    如果您有任何具体的技术问题或需要进一步的帮助,欢迎联系我们的技术支持团队。

FM28V100-TG参数

参数
最大访问时间 90ns
存储容量 1Mb (128K x 8)
最大工作供电电压 3.6V
最小工作供电电压 2V
组织 128Kx8
数据保留时长 -
接口类型 Parallel
8.1mm(Max)
11.9mm(Max)
1.2mm(Max)
通用封装 TSOP-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FM28V100-TG厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

FM28V100-TG数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 铁电存储器(FRAM) CYPRESS SEMICONDUCTOR FM28V100-TG FM28V100-TG数据手册
