CY15V104QI-20LPXC

产品分类: 铁电存储器(FRAM)
产品描述: 4Mb (512K x 8) 1.71V 1.89V 20ns SPI UQFN-8 贴片安装
供应商型号: CY15V104QI-20LPXC
供应商: 国内现货
标准整包数: 490

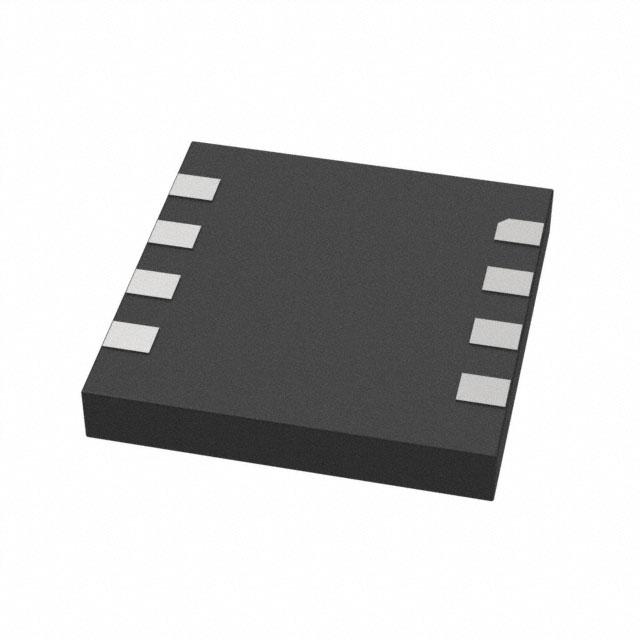

CYPRESS SEMICONDUCTOR 铁电存储器(FRAM) CY15V104QI-20LPXC

CY15V104QI-20LPXC概述

    CY15X104QI: Excelon™ LP 4-Mbit (512K × 8) Serial (SPI) F-RAM

    1. 产品简介


    CY15X104QI 是一款由Cypress Semiconductor Corporation生产的低功耗铁电随机存取存储器(F-RAM),其逻辑组织形式为512K × 8位,内存容量为4兆位。这款F-RAM特别适用于需要频繁或快速写入操作的应用场合,如数据收集、工业控制等。

    2. 技术参数


    - 内存容量: 4兆位(512K × 8)
    - 工作频率: 最高可达20MHz
    - 耐久性: 1000万亿次读/写(>10^15)
    - 数据保留时间: 151年
    - 工作电压:
    - CY15V104QI: 1.71V到1.89V
    - CY15B104QI: 1.8V到3.6V
    - 温度范围:
    - 商业级: 0°C到+70°C
    - 工业级: -40°C到+85°C
    - 功耗:
    - 活动电流: 1.2mA(典型值)
    - 备用电流: 2.3μA(典型值)
    - 深度待机模式电流: 0.70μA(典型值)
    - 睡眠模式电流: 0.1μA(典型值)
    - 封装形式: 8-pin GQFN

    3. 产品特点和优势


    - 无限耐久性: 1000万亿次读/写循环,消除了对复杂的数据校验和系统可靠性问题。
    - 高速读写: 写操作几乎无延迟,支持高达20MHz的工作频率。
    - 强大的写保护机制: 通过硬件和软件双重保护,确保数据安全。
    - 低功耗: 在多种工作模式下具有出色的电源管理能力。
    - 兼容性好: 支持标准SPI接口,易于与其他微控制器集成。
    - 数据保留时间长: 在恶劣环境下也能保持数据稳定,适合工业控制等领域。

    4. 应用案例和使用建议


    - 数据收集: 需要频繁写入数据的传感器节点,如物联网设备。
    - 工业控制: 高频控制信号的采集与处理,避免因长时间写入而导致的数据丢失。
    - 便携式设备: 由于功耗低,适用于电池供电的便携式设备。
    使用建议:
    - 在工业控制环境中,应考虑到极端温度的影响,确保设备能在指定温度范围内正常工作。
    - 对于数据敏感的应用,应开启所有可用的写保护机制以防止误操作。

    5. 兼容性和支持


    - 兼容性: 支持标准SPI协议,兼容大多数微控制器和嵌入式系统。
    - 技术支持: Cypress提供全面的技术支持和文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 设备无法响应SPI指令。
    - 解决方法: 确保CS信号正确激活,且在操作之间保持正确的时间间隔。
    - 问题: 数据读取错误。
    - 解决方法: 检查并确认SPI时钟频率和数据传输速率是否符合要求。
    - 问题: 功耗过高。
    - 解决方法: 启用Deep Power Down或Hibernate模式以降低功耗。

    7. 总结和推荐


    CY15X104QI是一款高性能、低功耗的F-RAM产品,特别适用于需要高频写入操作的应用。其出色的耐久性、数据保留能力和低功耗设计使其在市场上具有较强的竞争力。推荐在需要高速读写和频繁数据更新的应用场景中使用。
    结论: 推荐使用CY15X104QI作为高可靠性的非易失性存储解决方案,特别是在需要频繁数据更新的场合。

CY15V104QI-20LPXC参数

参数
接口类型 SPI
最大访问时间 20ns
存储容量 4Mb (512K x 8)
最大工作供电电压 1.89V
最小工作供电电压 1.71V
组织 -
数据保留时长 -
通用封装 UQFN-8
安装方式 贴片安装
零件状态 在售
包装方式 托盘

CY15V104QI-20LPXC厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY15V104QI-20LPXC数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 铁电存储器(FRAM) CYPRESS SEMICONDUCTOR CY15V104QI-20LPXC CY15V104QI-20LPXC数据手册

CY15V104QI-20LPXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
490+ $ 17.82 ¥ 149.688
库存: 2450
起订量: 490 增量: 0
交货地:
最小起订量为:490
合计: ¥ 73347.12
